Réducteurs industriels – Notice de mise en service et de montage
Pos : 104 /Anleitungen/Getri ebe/3. M ontage, Lagerung, Vorbereitung, Aufs tell ung/M otorfundam entrahm en und -schwi nge/Motorsc hwing e_M S_01 [B1050_B2050] @ 39\m od_1570774692804_530.doc x @ 2563795 @ 2 @ 1
3.10 Châssis à bras de réaction (option : MS)
Un châssis à bras de réaction est une construction en acier pour les systèmes d'entraînement
préalablement montés en position de montage horizontale. Il sert à monter ensemble le réducteur,
l'accouplement (hydraulique) et le moteur, ainsi qu'éventuellement un frein mécanique. Il comprend
les dispositifs de protection requis (par ex. un capot). Le support de la construction en acier est
effectué par l'arbre de sortie et un bras de réaction.
Pos : 105 /Anleitungen/Getri ebe/3. M ontage, Lagerung, Vorbereitung, Aufs tell ung/M otorfundam entrahm en und -schwi nge/Motorsc hwing e und M otorfundam entrahmen_02_Aufs tell ung und M ontage [B1050, B2050] @ 39\m od_1571142046856_530.docx @ 2564472 @ 5 @ 1
Mise en place et montage
AVERTISSEMENT
Risque de blessure dû aux pièces tournantes
Des pièces mobiles (par ex. des arbres) se trouvent sur les différents composants du système
d'entraînement. Elles peuvent tourner rapidement et provoquer des blessures (par ex. par
écrasement, étranglement, etc.).
•
Il est interdit de faire fonctionner l'entraînement sans protections ou capots.
•
Lors des travaux de montage, sécuriser l'entraînement contre une mise sous tension involontaire.
•
Respecter les consignes supplémentaires des notices de mise en service et de montage des
fabricants des différents composants.
•
Tenir compte des informations spécifiques à la commande relatives aux composants de freinage
et d'accouplement, qui sont indiquées dans le plan d'encombrement ou la confirmation de
commande.
ATTENTION
Endommagement du réducteur dû à un montage incorrect
Des tensions et des torsions non autorisées ainsi qu'une stabilité insuffisante risquent d'endommager
le réducteur et les composants intégrés.
•
Utiliser des points de levage corrects.
•
Monter le système d'entraînement à l'horizontale et à plat.
•
Dimensionnement suffisant de l'embase et du support de couple.
•
Ne pas dépasser la torsion max. autorisée de 0,1 mm pour chaque 1 m de longueur.
•
Vérifier et corriger l'alignement des composants montés (tenir compte de la documentation des
fabricants).
•
Veiller à ce que l'alignement par rapport à l'arbre de la machine raccordée soit exempt de tension.
38

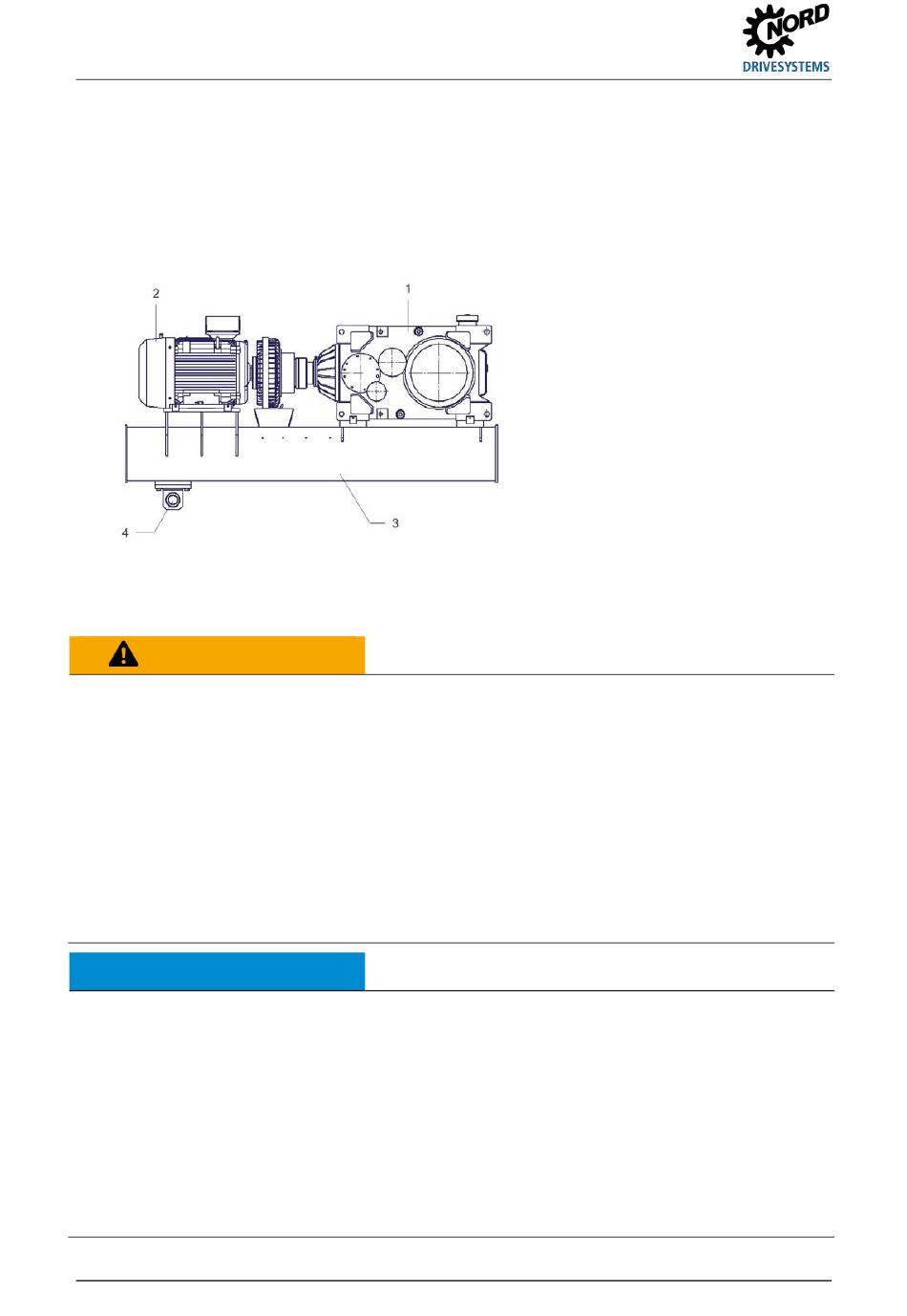

Légende
1 :
Réducteur
2 :
Moteur
3 :
Châssis
4 :
Élément élastique (douille de
logement)
B 1050 fr-4419
