3 Instructions de montage, stockage, préparation, installation
Pos : 86 /Anl eitungen/Getriebe/3. Montage, Lager ung, Vorberei tung, Aufstellung/Opti onen - s ons tige/Getriebe mi t H ohlw elle [B1050_B2050] @ 35\m od_1559901165699_530.docx @ 2540048 @ 2 @ 1
3.7 Réducteur avec arbre creux (option : A, EA)
ATTENTION
Endommagement des paliers, des roues dentées, des arbres ou du carter
•
Le montage d'un réducteur à arbre creux sur l'arbre plein de la machine doit être réalisé à l'aide de
dispositifs appropriés n'exerçant pas de force axiale nuisible sur le réducteur. Il est notamment
interdit d'emmancher le réducteur à l'aide d'un marteau.
Le montage et le démontage ultérieur sont facilités en enduisant les emplacements décrits d'un
lubrifiant à action anticorrosive (par ex. le produit anticorrosion de NORD réf. 089 00099). La graisse
ou le produit anticorrosion excédentaire peut s'échapper après le montage et éventuellement
s'égoutter. Après une période de rodage d'env. 24 h, nettoyer avec soin les emplacements près de
l'arbre de sortie. La sortie de graisse ne représente pas une fuite du réducteur.

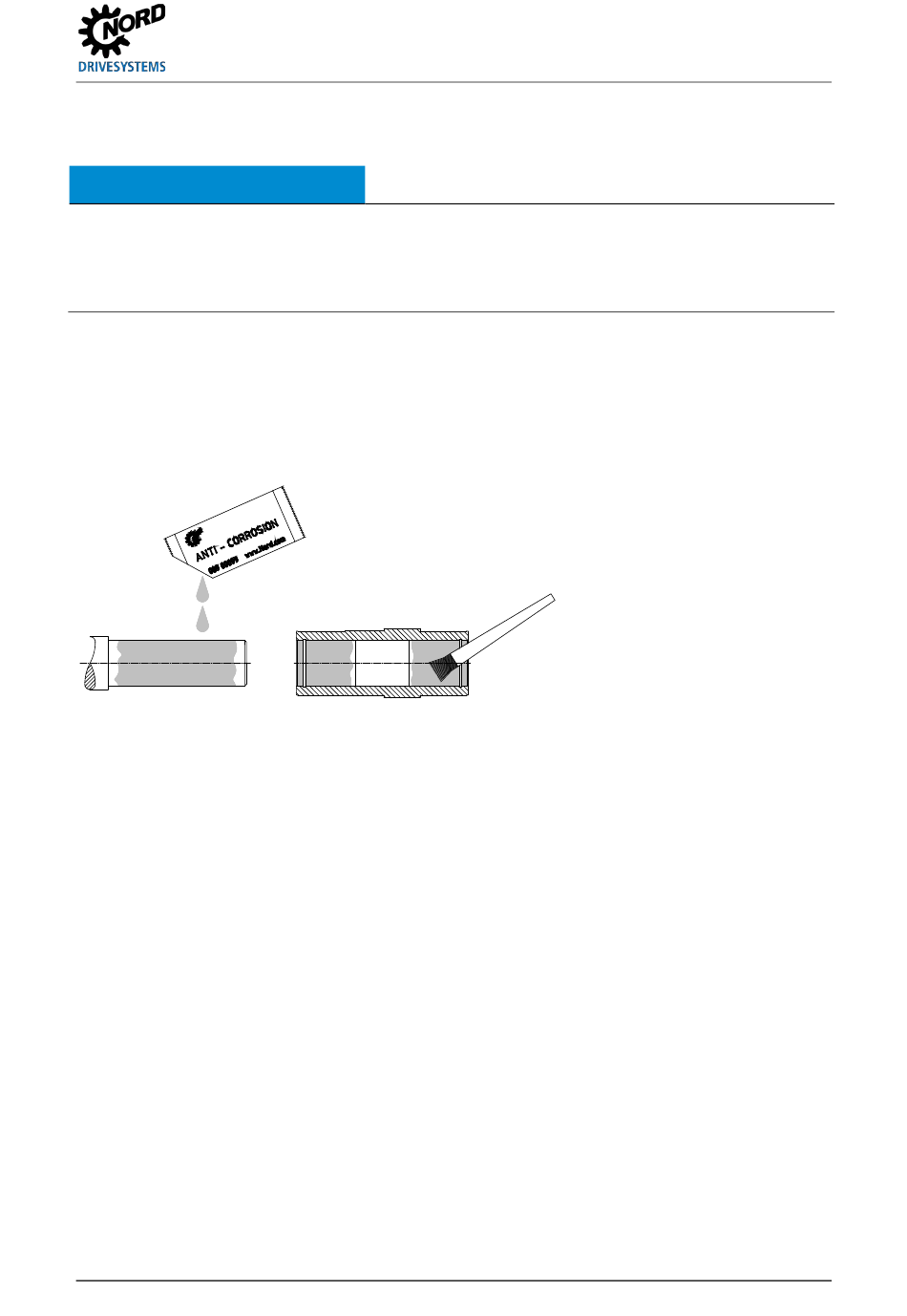

Figure 10 : Application de lubrifiant sur l'arbre et le moyeu
La longueur nécessaire des clavettes de l'arbre plein de la machine doit être définie par le client afin
de pouvoir garantir une transmission sûre des forces.
En cas d'utilisation d'une cannelure (option : EA) pour la transmission de force, il doit être garanti que
l'engrenage de l'arbre plein de la machine ait la bonne taille et qu'il soit exécuté avec les tolérances
appropriées.
Pos : 87 /Allgem ein/Allgem eing ültige M odul e/---------Seitenum bruc h k om pak t --------- @ 13\mod_1476369695906_0.docx @ 2265500 @ @ 1
B 1050 fr-4419
Attention !
Pas dans le cas de réducteurs avec
frette de serrage (voir le chapitre
3.7.2 "Arbre creux avec frette de
serrage (option : S)")!
31
