3 Instructions de montage, stockage, préparation, installation
8. Après le serrage à fond des vis, la face avant côté vis de la bague intérieure doit être en
superposition à fleur de la face avant de la bague extérieure. Le serrage de la frette de serrage
peut ainsi être vérifié visuellement (Figure 13).
9. Repérer l'arbre creux du réducteur et l'arbre plein de la machine par un marquage, afin de pouvoir
détecter ultérieurement un glissement sous charge.
Procédure de démontage standard :
1. Desserrer les vis de la frette de serrage successivement plusieurs fois dans le sens horaire et de
manière uniforme. Ne pas sortir les vis de serrage de leur filetage.
2. Si la bague extérieure ne se détache pas seule de la bague intérieure après env. un tour de toutes
les vis, la bague extérieure peut être desserrée à l'aide du filetage d'expulsion. Pour ce faire, visser
le nombre requis de vis de serrage dans le filetage d'expulsion de manière homogène, jusqu'à ce
que la bague extérieure se détache de la bague intérieure.
3. Séparation du réducteur de l'arbre plein de la machine en pressant contre l'arbre creux.
Si une frette de serrage a été utilisée pendant une longue durée ou si elle est encrassée, il convient
de la démonter et de la nettoyer avant tout nouveau montage puis d'enduire les surfaces coniques
(cônes) de Molykote G-Rapid Plus ou d'un lubrifiant similaire. Les vis doivent être traitées avec de la
graisse sans Molykote dans le filetage et l'appui de la tête. En cas de dommages ou de corrosion,
remplacer les éléments abîmés.
Pos : 97 /Allgem ein/Allgem eing ültige M odul e/---------Seitenum bruc h k om pak t --------- @ 13\mod_1476369695906_0.docx @ 2265500 @ @ 1
B 1050 fr-4419

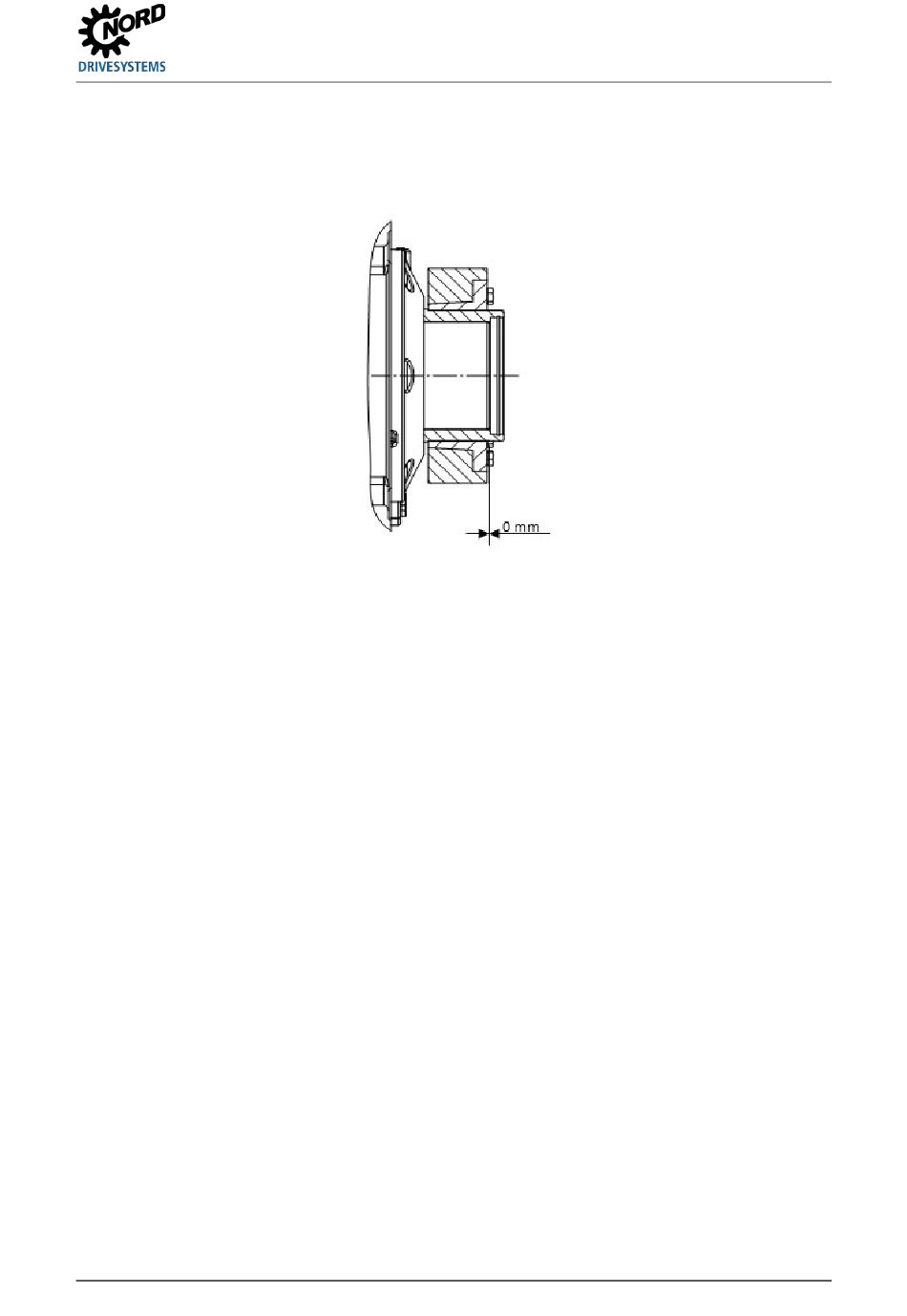

Figure 13 : Frette de serrage montée
