6.3 Monter la tête de découpage sur l'automate de base

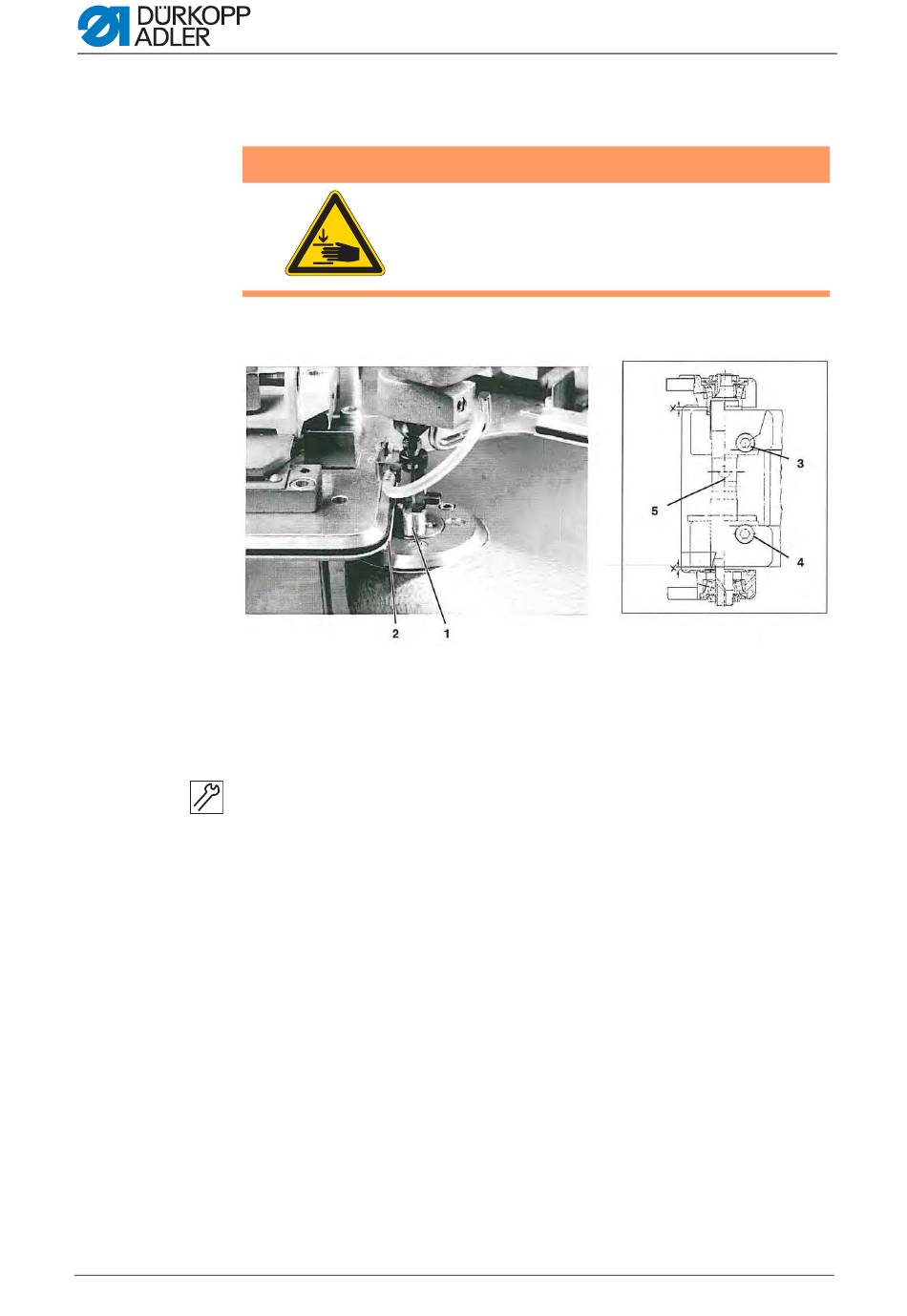

Fig. 24: Monter la tête de découpage
Montez la tête de découpage de manière suivante :
1. Montez la tête de découpage comme décrit au chapitre 6.2 Monter
2. Pour la corriger, desserrer les vis (3) et (4) et tourner la broche (5)
3. Faire passer le câble de connexion du moteur à travers le bâti (fixation)
4. Les connexions sont marquées à l'intérieur du boitier de l'unité de
42
AVERTISSEMENT
Attention ! Risque d'accident !
Faites vous aider ou utilisez des outils auxiliaires
appropriés pour monter la tête de découpage.
(1) - Guide
(2) - Plaque en plastique
(3) - Vis
la tête de couture sur l'automate de base, p. 40.
En faisant cela, observer une distance de 0,3-0,5 mm entre le guide (1)
et la plaque en plastique (2) de la pince.
conformément.
vers le boitier de l'unité de contrôle.
contrôle, voir aussi le schéma de branchement 9 Annexe, p. 51.
(4) - Vis
(5) - Broche
Notice d'instructions 971-01 Version 00.0 - 03/2014
Installation
