Description de la machine

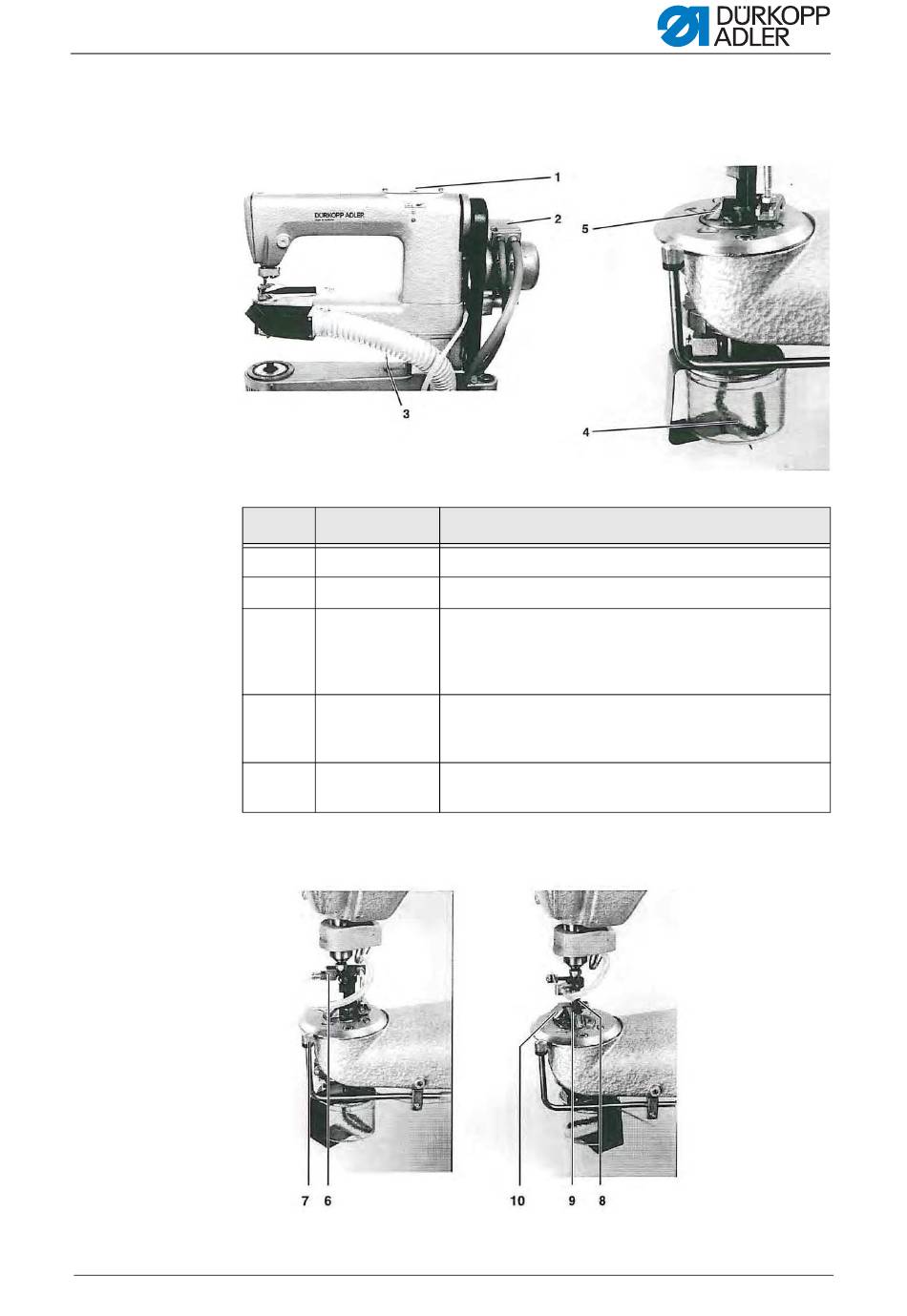

4.2 Éléments à la tête de découpage
Fig. 3: Tête de découpage
Numéro
1
2
3
4
5
Fig. 4: Tête de découpage
Notice d'instructions 971-01 Version 00.0 - 03/2014
Dénomination
Fonction
Réservoir d'huile Graisser toutes les parties mobiles de la tête
Moteur
Entraîner le découpeur et le rouleau aimanté
Poids
Pousser la pièce coulissante 5 de la tête de découpage
latéralement contre la surface d'appui, afin que les
couteaux soient toujours en parallèle avec le profil de
couture.
Réservoir d'huile Alimenter en huile le bloc de couteau supérieur et le corps
rotatif. Le réservoir doit toujours être rempli d'huile. Au
besoin, remplir d'huile du type DA-10.
Pièce coulissante Par la pièce coulissante le parallélisme entre couteau et
profil de couture est réglé.
17
