5.2 Enfiler le fil du boucleur

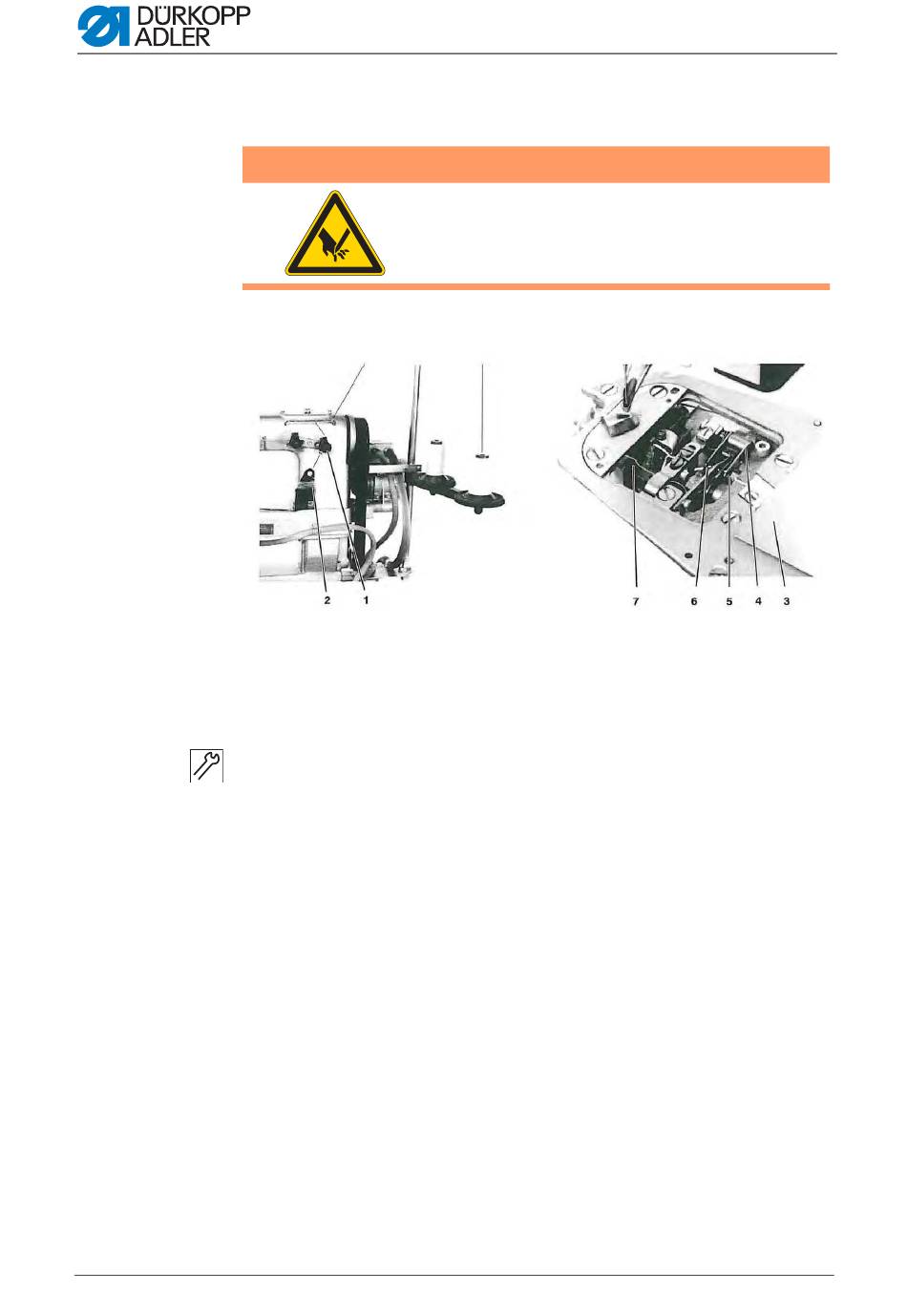

Fig. 10: Enfilage
Enfilez le fil du boucleur de la manière suivante :
1. Mettre la bobine de fil sur le porte-bobine.
2. Faire passer le fil de en alternance à travers les œillets du bras dévidoir.
3. Faire passer le fil à travers l'élément de tension de fil (1) et du tôle guide-
4. Enlever le tôle de protection (3).
5. Relevez le dispositif de rabat du fil (4) de son verrouillage en poussant
6. Faire passer le fil à travers les trous (5) et (6).
7. Positionner le fil devant le fil métallique du moniteur de fil.
8. Tirer le fil à travers les trous du boucleur.
9. Fermer le dispositif de rabat du fil (4).
10.Remettre le tôle de protection (3).
24
AVERTISSEMENT
Attention ! Risque d'accident !
Éteindre l'interrupteur principale avant de procéder
à l'enfilage.
(1) - Élément de tension de fil
(2) - Tôle guide-fil
(3) - Tôle de protection
(4) - Dispositif de rabat du fil
fil (2).
le ressort (7) vers l'arrière.
(5) - Trou
(6) - Trou
(7) - Ressort
Notice d'instructions 971-01 Version 00.0 - 03/2014
Maniement
