Maniement

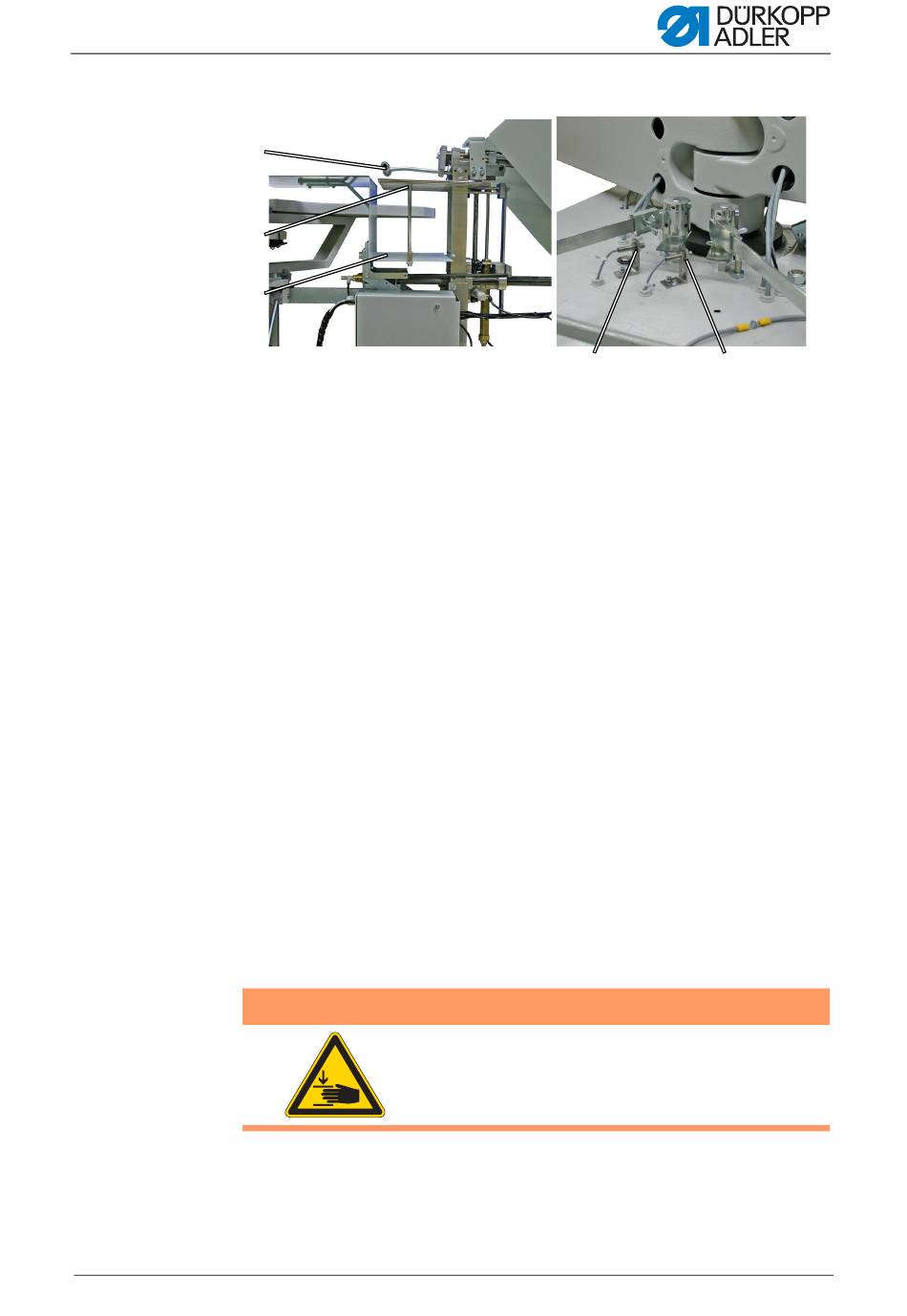

Fig. 17: Déroulement automatique II
②
③
④
3. La pince avec le matériel à coudre est ouverte.
Le préhenseur (2) se déplace vers le porte-ouvrage.
4. Le préhenseur (2) tire le matériel à coudre sur le râteau (3).
Procédure d'empi-
lage
5. Le râteau (3) descend avec le matériel à coudre.
6. Le préhenseur (2) se déplace vers le haut.
Le râteau (3) se déplace vers l'arrière. Ce mouvement fait glisser le
7. Le râteau (3) se déplace vers le haut et en avant dans la position initiale.
8. La tête de découpage atteint l'amorceur S4 (6).
Arrêter/ démarrer
le cycle de couture
Le découpeur s'éteigne.
9. La tête de couture atteint l'amorceur S3 (5).
La table giratoire démarre.
5.7 Processus divers
5.7.1 Pivoter la tête de couture vers l'extérieur ou l'intérieur
Pour enfiler le fil du boucleur et pour effectuer des travaux d'entretien et
de réparation, on peut faire pivoter la tête de couture vers l'extérieur.
Notice d'instructions 971-01 Version 00.0 - 03/2014
(2) - Préhenseur
(3) - Râteau
(4) - Entrepôt
matériel à coudre qui est déposé dans l'entrepôt (4).
AVERTISSEMENT
Attention ! Risque d'accident !
Éteindre l'interrupteur principale avant de pivoter la
tête de couture vers l'extérieur ou l'intérieur.
⑤
(5) - Amorceur S3
(6) - Amorceur S4
⑥
31
