4.5 Éléments au boitier de l'unité de contrôle

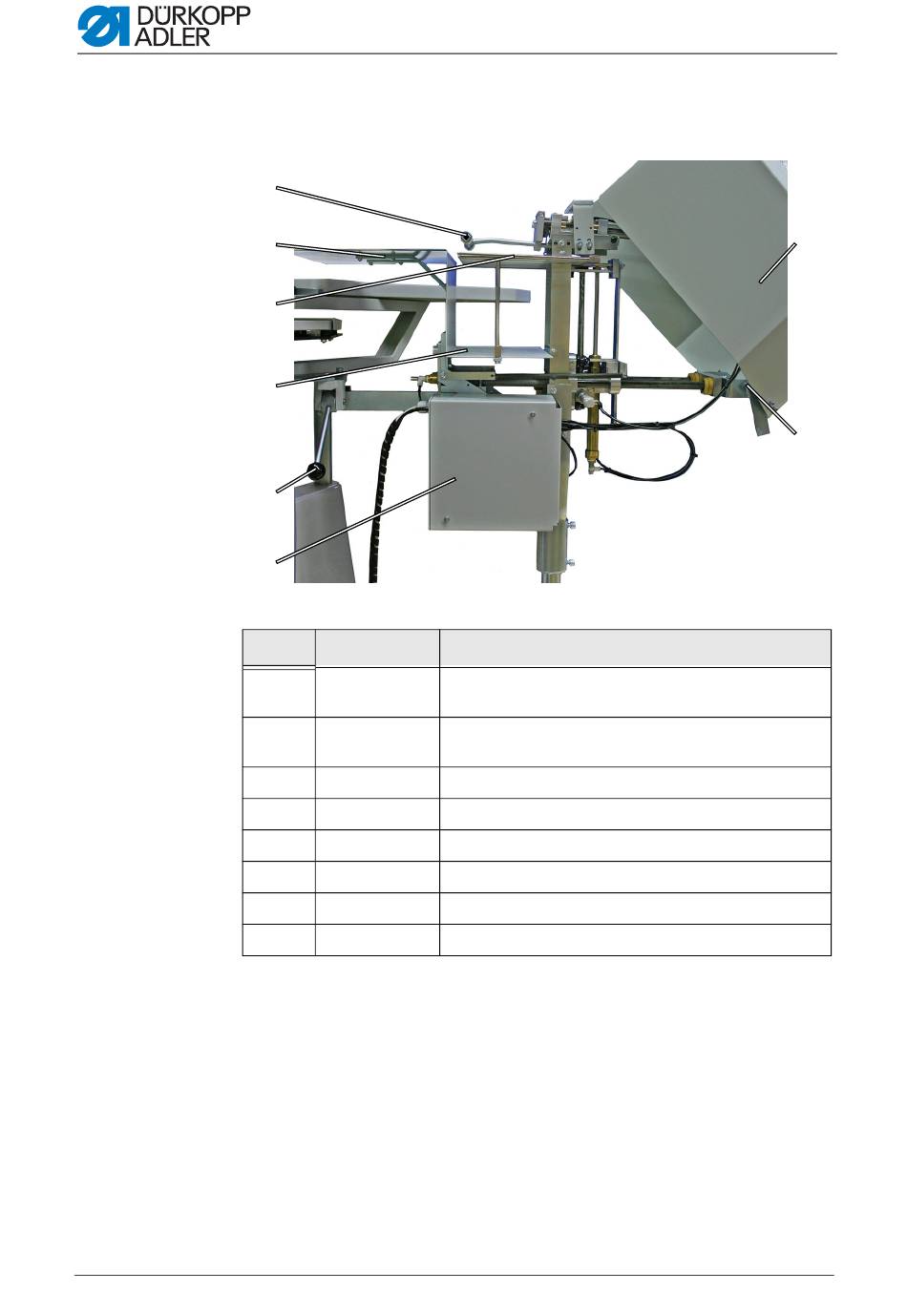

Fig. 8: Empileur
Numéro
1
2
3
4
5
6
7
8
22
①
②
③
④
⑤
⑥
Dénomination
Préhenseur
Tôle
Râteau
Entrepôt
Levier
Boitier
Rail de fixation
Couvercle
Fonction
Transporter le matériel à coudre de la pince au râteau de
l'empileur
Tôle de connexion entre le porte-ouvrage et râteau de
l'empileur
Transporter le matériel à coudre dans l'entrepôt
Recevoir des pièces à coudre
Attacher l'empileur au bâti de l'unité de couture
Électrovalves pour les vannes individuelles
Retenir le couvercle de l'empileur
Protège l'empileur.
Notice d'instructions 971-01 Version 00.0 - 03/2014
Description de la machine
⑧
⑦
