Manuel utilisateur

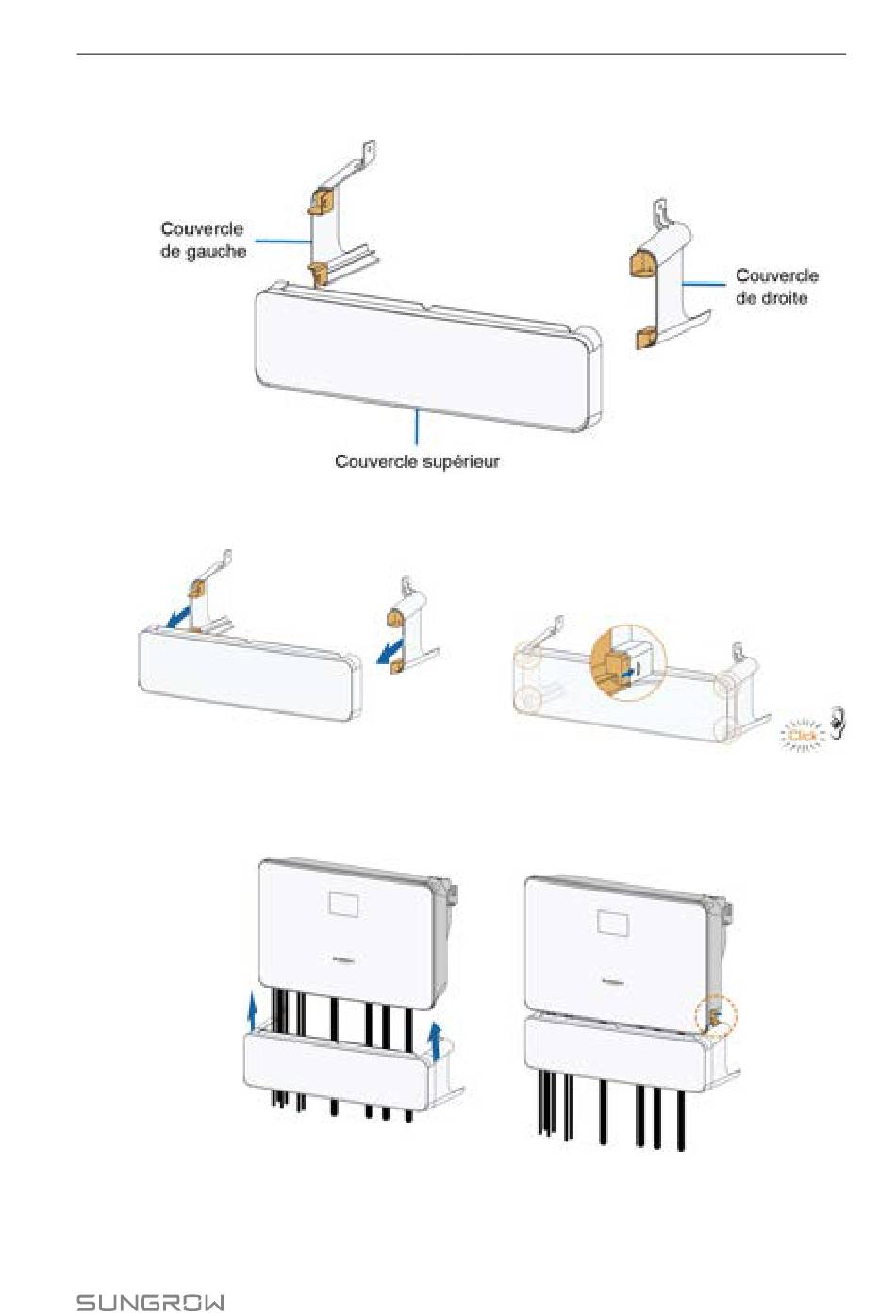

Étape 1Le cache de protection se compose d'un cache gauche, d'un cache droit et d'un cache
supérieur.
Étape 2Insérez le cache gauche et le cache droit dans le cache supérieur jusqu'à ce qu'un « clic »
se fasse entendre.
Étape 3Une fois le raccordement électrique de l'onduleur terminé, installez le cache de protection
sur la partie inférieure de l'onduleur et assurez-vous que les trous filetés des boucles du
cache de protection sont alignés avec les trous situés sur les côtés de l'onduleur.
Étape 4Utilisez un tournevis pour serrer les vis avec un couple de 1,5 N.m.
6 Raccordements électriques
79
