6 Raccordements électriques
Pendant l'installation et l'utilisation du variateur, veillez à ce que les polarités posi-
tives ou négatives des batteries ne soient pas court-circuitées à la terre. Dans le
cas contraire, un court-circuit CA ou CC peut se produire et endommager l'équipe-
ment. Les dommages causés par ce phénomène ne sont pas couverts par la
garantie.
L'onduleur hybride n'est pas connecté à une batterie et ne permet pas un fonc-
tionnement hors réseau.
6.9.1 Branchement du câble d'alimentation
Tous les câbles d'alimentation sont équipés de connecteurs enfichables étanches, ceux-ci
sont adaptés aux bornes de la batterie situées sur la partie inférieure de l'onduleur.

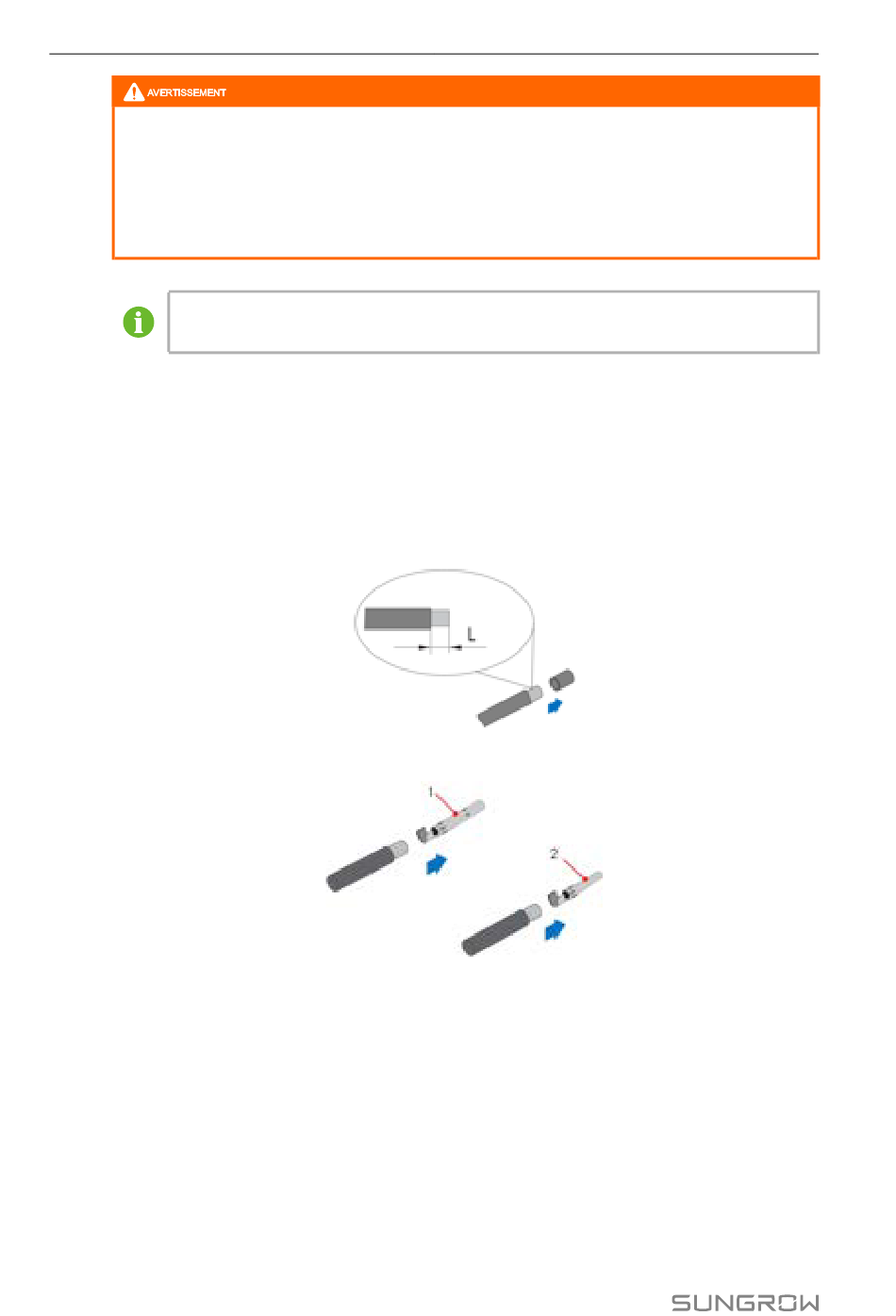

6.9.1.1 Assemblage des connecteurs de batterie
Étape 1Dénudez chaque câble CC sur 15 mm.
Étape 2Assemblez les extrémités du câble avec la pince à sertir.
1: Contact à sertir positif
Étape 3Passez le câble dans le presse-étoupe et insérez-le contact à sertir dans l'isolateur jusqu'à
ce qu'il s'enclenche. Tirez doucement le câble vers l'arrière pour vérifier la fermeté du
branchement.
62
Manuel utilisateur
2：Contact à sertir négatif
