Avant de connecter l'onduleur aux entrées PV, les spécifications électriques mentionnées
dans le tableau suivant doivent être toutes satisfaites :
Modèle
d'onduleur
SH3.0/3.6/4.0/
5.0/6.0RS
6.7.2 Assemblage des connecteurs PV
Des tensions élevées sont présentes à l'intérieur de l'onduleur !
•
Assurez-vous que qu'aucun câble ne soit sous tension avant d'effectuer une
opération électrique.
•
Ne connectez pas l'interrupteur DC et le disjoncteur AC avant d'avoir terminé
les raccordements électriques.
SUNGROW fournit les connecteurs PV correspondants avec le produit, ceux-ci
permettent de connecter rapidement les entrées PV. Pour garantir la protection
IP65, utilisez uniquement le connecteur fourni ou un connecteur avec le même in-
dice de protection.
Étape 1Dénudez chaque câble DC sur 7 mm à 8 mm.

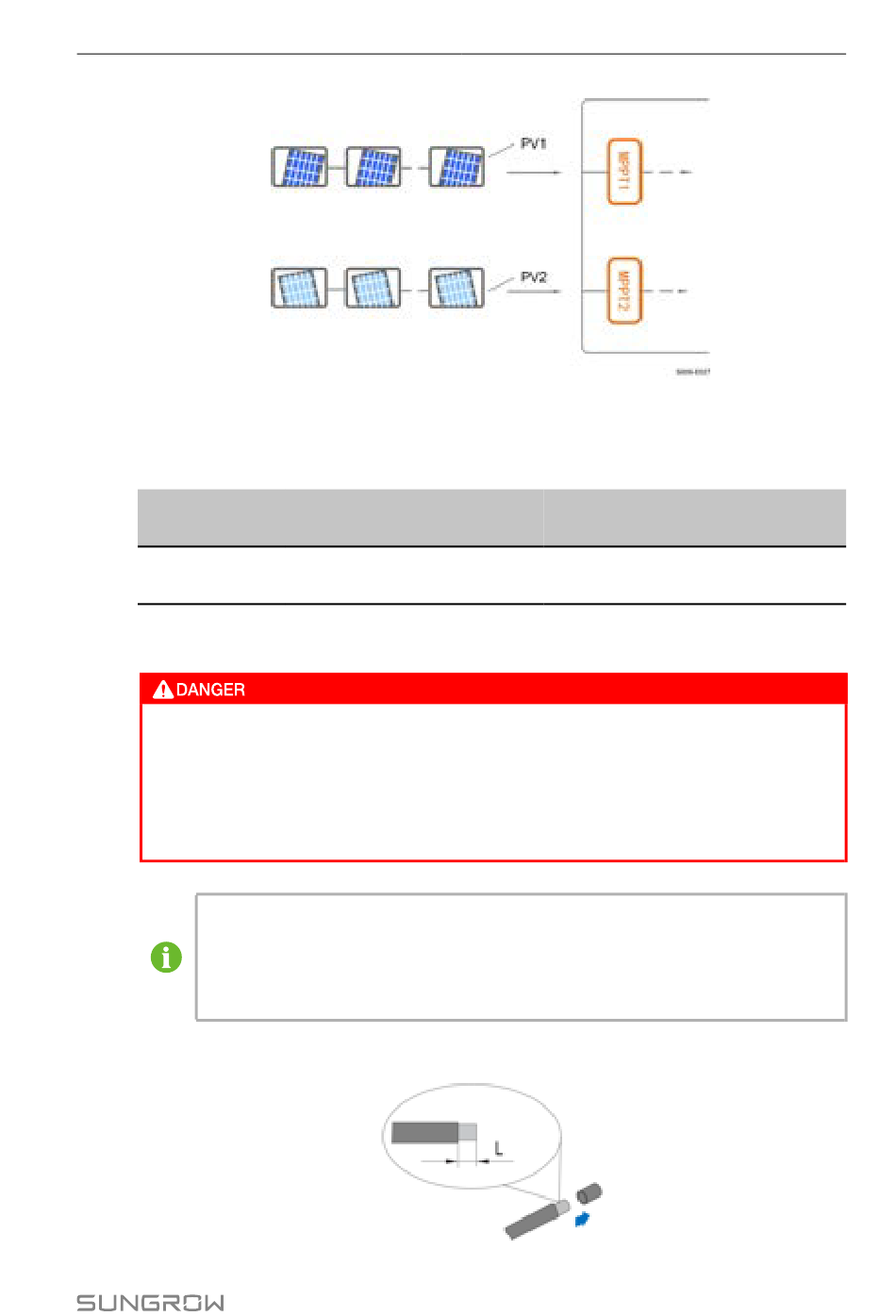

figure 6-3 Configuration de l'entrée PV
Limite de la tension en cir-
cuit ouvert
600 V
6 Raccordements électriques
Courant maximum pour le con-
necteur d'entrée
20 A
55
