Manuel utilisateur
- - Fin
6.12 Connexion RS485
La connexion RS485 est réservée à la connexion en guirlande des variateurs. La disponibi-
lité sera mise à jour dans la prochaine version du manuel.
Pour une description détaillée des connexions, reportez-vous à la section
du
compteur". Branchez les câbles aux bornes A1 et B1 selon les étiquettes au bas de
l'onduleur.
6.13 Connexion DRM
DRM et Ripple Control ne prennent en charge qu'une seule fonction à la fois.
DRM
En Australie et en Nouvelle-Zélande, l'onduleur prend en charge les modes de réponse à la
demande spécifiés dans la norme AS/NZS 4777.

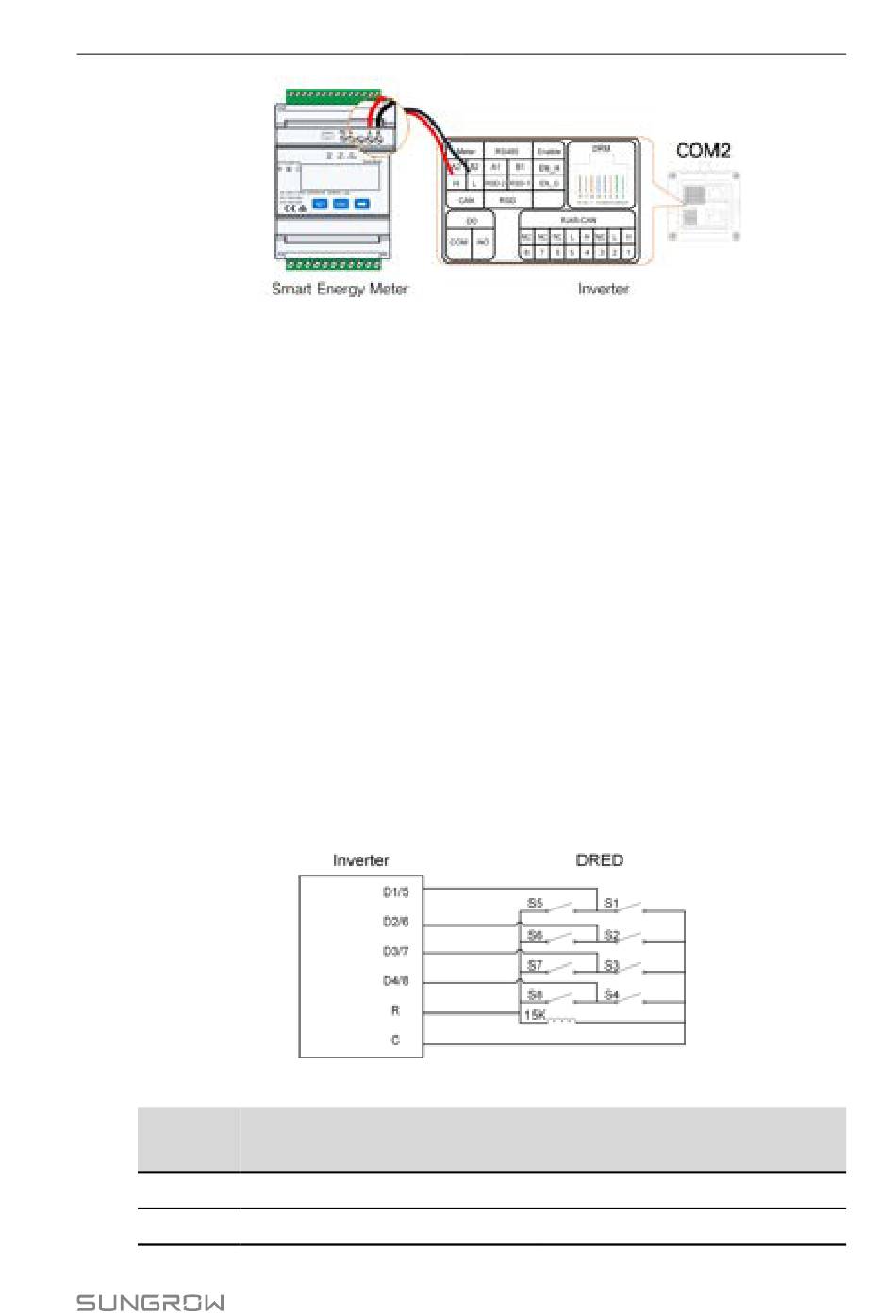

La figure suivante montre le câblage entre l'onduleur et le DRED externe.
Tableau 6-4 Méthode d'affirmation du DRM
Mode
DRM0
DRM1
Affirmé en court-circuitant les
bornes sur l'onduleur
R & C
D1/5 & C
6 Raccordements électriques
"6.11 Connexion
Fonctionnement de l'interrupteur
sur le DRED externe
Close S1 et S5
Close S1
73
