6 Raccordements électriques
* L'image présentée ici est fournie à titre de référence seulement. Le produit réel que vous
recevez peut différer de cette illustration.
Tableau 6-1 Description des bornes
N°
Nom
PV1+, PV1–, PV2+,
1
PV2–
PV4+/BAT+, PV4–/
2
BAT-
3
COM2
4
COM1
5
SECOURS
6
RÉSEAU
7
PV3± et PV4± ne sont pas applicables à l'onduleur hybride.
Ne connectez pas les chaînes PV aux ports PV4±/BAT±.
La définition de la broche de la borne COM2 est affichée dans l'étiquette suivante.
40

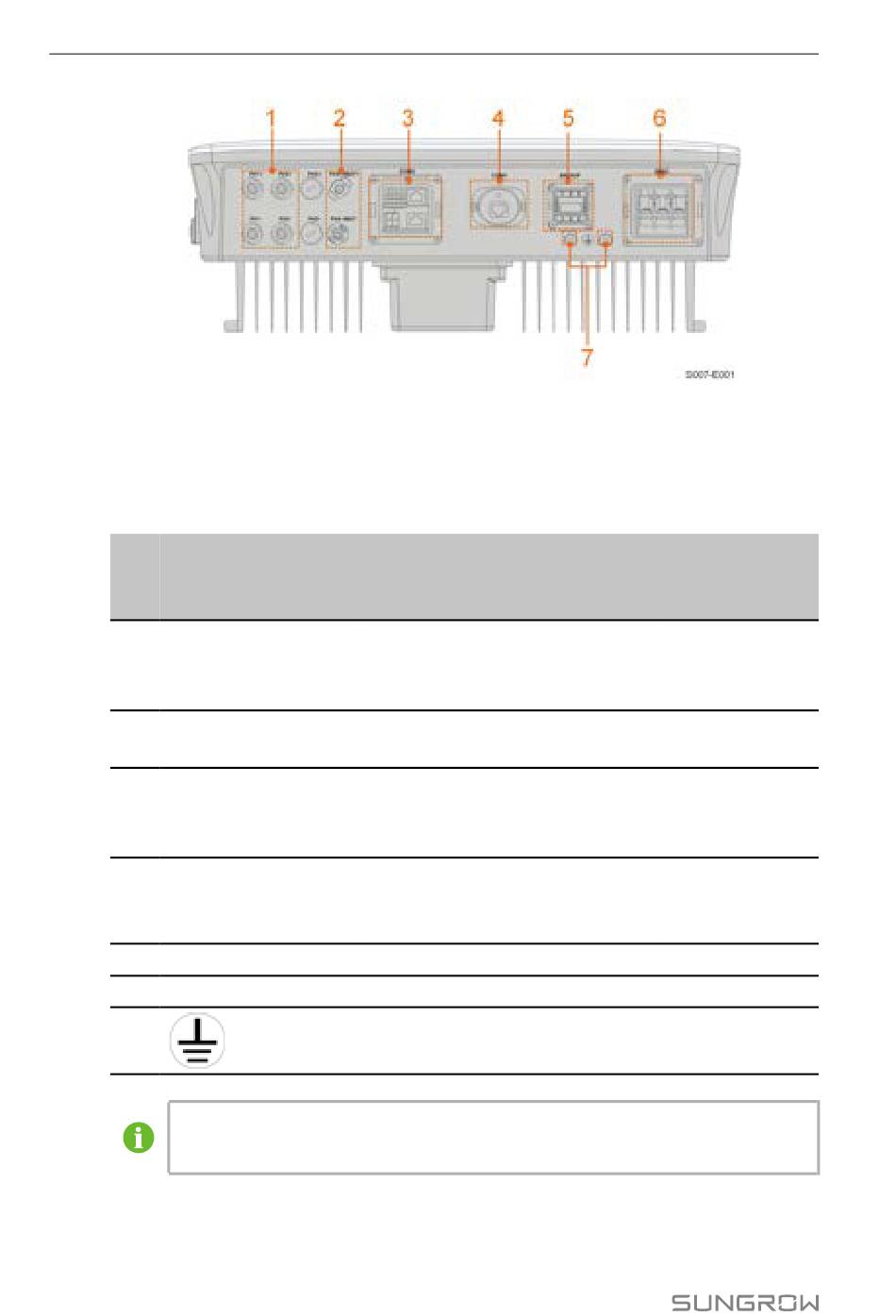

figure 6-1 Bornes
Description
Bornes MC4 pour l'entrée PV.
Le numéro de la borne dépend du
modèle d'onduleur.
Connecteurs pour les câbles d'ali-
mentation de la batterie
Connexion de communication pour
RSD, BMS, RS485, DRM/DI, DO et
compteur d'énergie intelligent.
Port de communication accessoire à
connecter au module de communica-
tion WiNet-S.
Borne CA pour charges de secours
Borne CA à connecter au réseau.
Borne de mise à la terre
supplémentaire.
Manuel utilisateur
Classification
de tension
déterminante
DVC-C
DVC-C
DVC-A
DVC-A
DVC-C
DVC-C
Non applicable
