6 Raccordements électriques
Remarque 3 : Le courant nominal du disjoncteur ② est suggéré inférieur à celui du disjonc-
teur ⑤.
Remarque 4 : Si le courant nominal des câbles d'alimentation sur site est inférieur à ceux re-
commandés ci-dessus, les spécifications des disjoncteurs doivent être envisagées pour
s'adapter aux câbles d'alimentation en priorité.
Remarque 5 : Le port CA prend le courant du réseau et est réglé en fonction du disjoncteur
du réseau.
Pour les autres pays

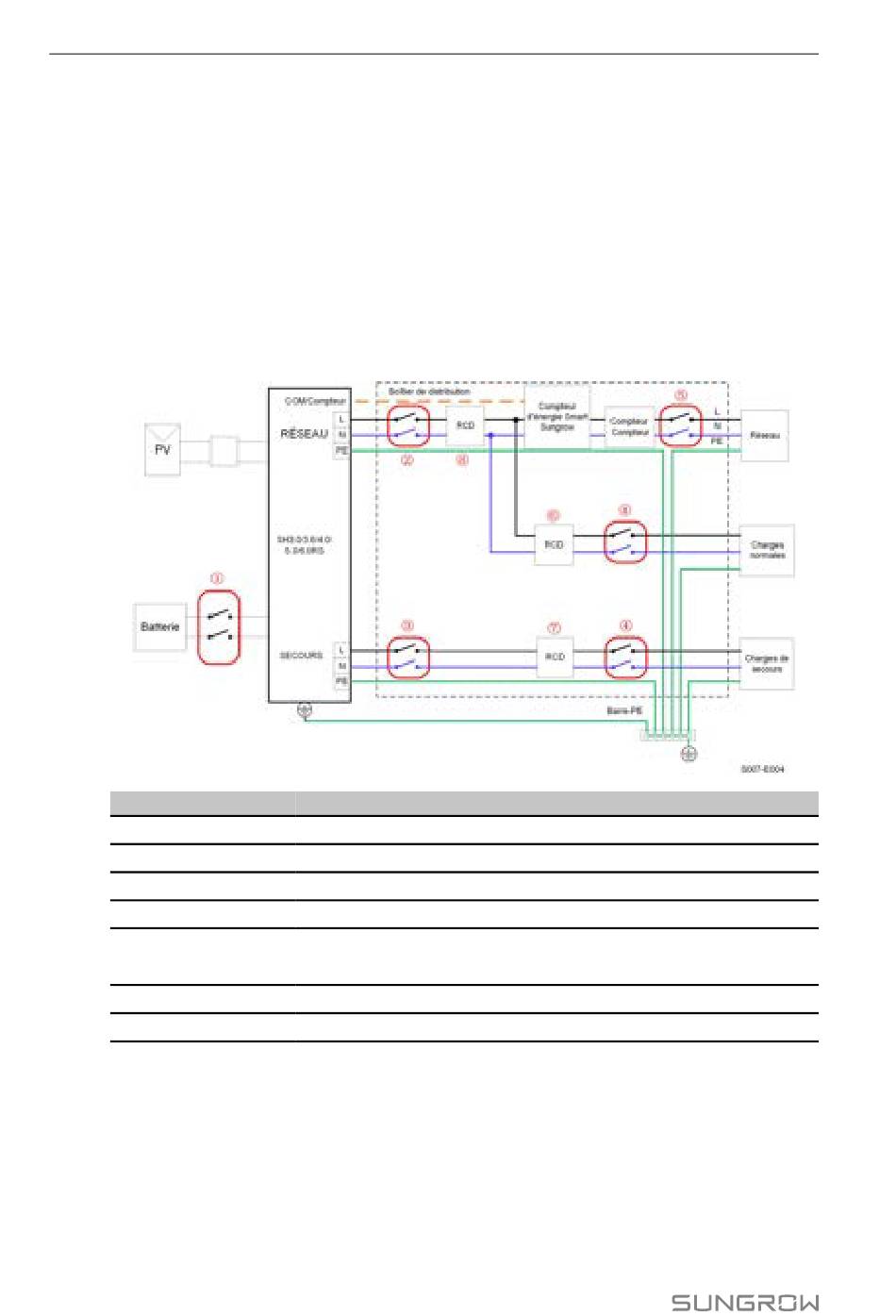

Pour les autres pays, le schéma suivant est un exemple pour les systèmes de réseau sans
exigence particulière sur la connexion du câblage.
N°
①
②
③
④
⑤
⑥⑦
⑧
Remarque 1 : * Si la batterie est intégrée avec un disjoncteur CC interne facilement accessi-
ble, aucun disjoncteur CC supplémentaire n'est nécessaire.
Remarque 2 : Les valeurs recommandées dans le tableau ne sont données qu'à titre indica-
tif. Les valeurs réelles doivent être conformes aux normes locales et aux conditions réelles.
Remarque 3 : Le courant nominal du disjoncteur ② est suggéré inférieur à celui du disjonc-
teur ⑤.
44
SH3.0/3.6/4.0/5.0/6.0RS
Disjoncteur CC 40 A/600 V *
Disjoncteur CA ≤63A/230V/400V
Disjoncteur CA 32A/230V/400V
Dépend des charges
Dépend des charges domestiques et de la capacité de l'onduleur
30mA RCD (recommandé)
300mA RCD (recommandé)
(facultatif)
Manuel utilisateur
