6 Raccordements électriques
Étape 2Vérifiez que les connecteurs sont solidement fixés.
- - Fin

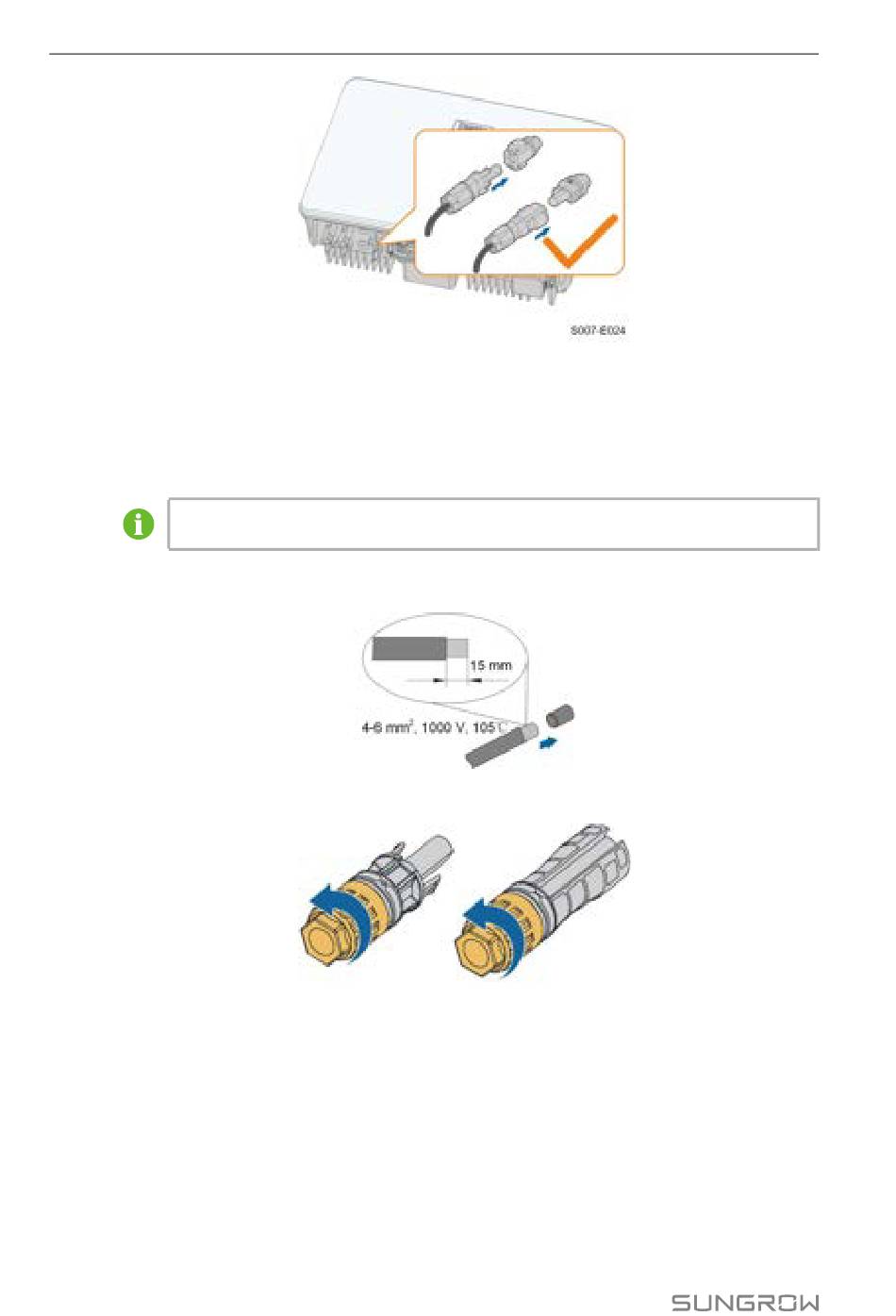

6.9.1.3 Assemblage du connecteur compatible Evo2
Le type de connecteur dépend de l'appareil reçu.
Étape 1Dénudez la couche isolante de chaque câble PV sur 15 mm.
Étape 2Dévissez l'écrou orientable du connecteur.
Étape 3Faites passer le câble dénudé à travers l'écrou pivotant et insérez-le dans le manchon iso-
lant jusqu'à la fin.
64
Manuel utilisateur
