6 Raccordements électriques

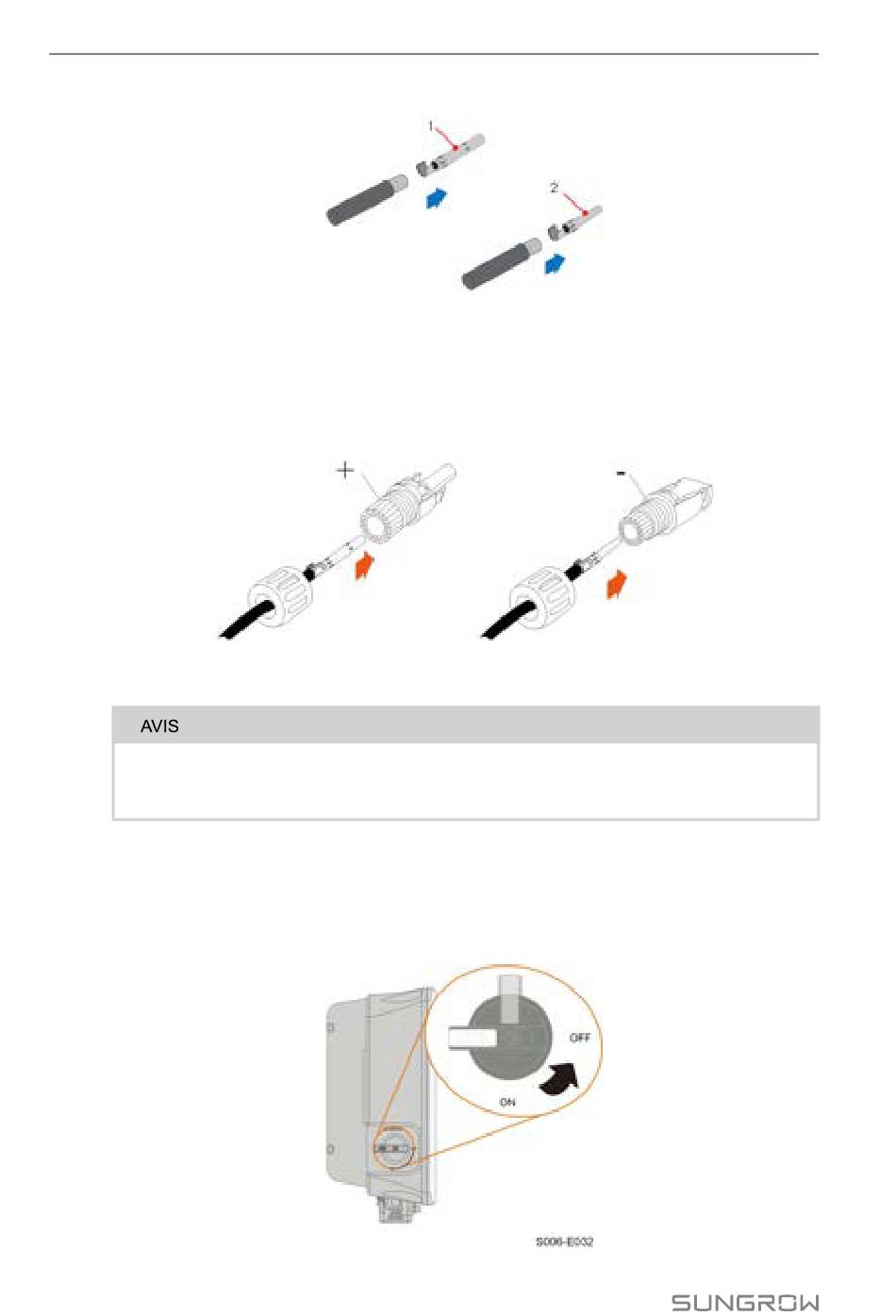

Étape 2Assemblez les extrémités du câble avec la pince à sertir.
1 : Contact à sertir positif
Étape 3Passez le câble dans le presse-étoupe et insérez-le contact à sertir dans l'isolateur jusqu'à
ce qu'il s'enclenche. Tirez doucement le câble vers l'arrière pour vérifier la fermeté du
branchement. Serrez le presse-étoupe et l'isolateur (couple 2,5 N.m à 3 N.m).
Étape 4Vérifiez que la polarité est correcte.
Si la polarité PV est inversée, l'onduleur sera état de défaut ou d'alarme et ne fonc-
tionnera pas correctement.
- - Fin
6.7.3 Installation du connecteur PV
Étape 1Tournez le commutateur CC. en position « OFF ».
56
Manuel utilisateur
2 : Contact à sertir négatif
