6 Raccordements électriques

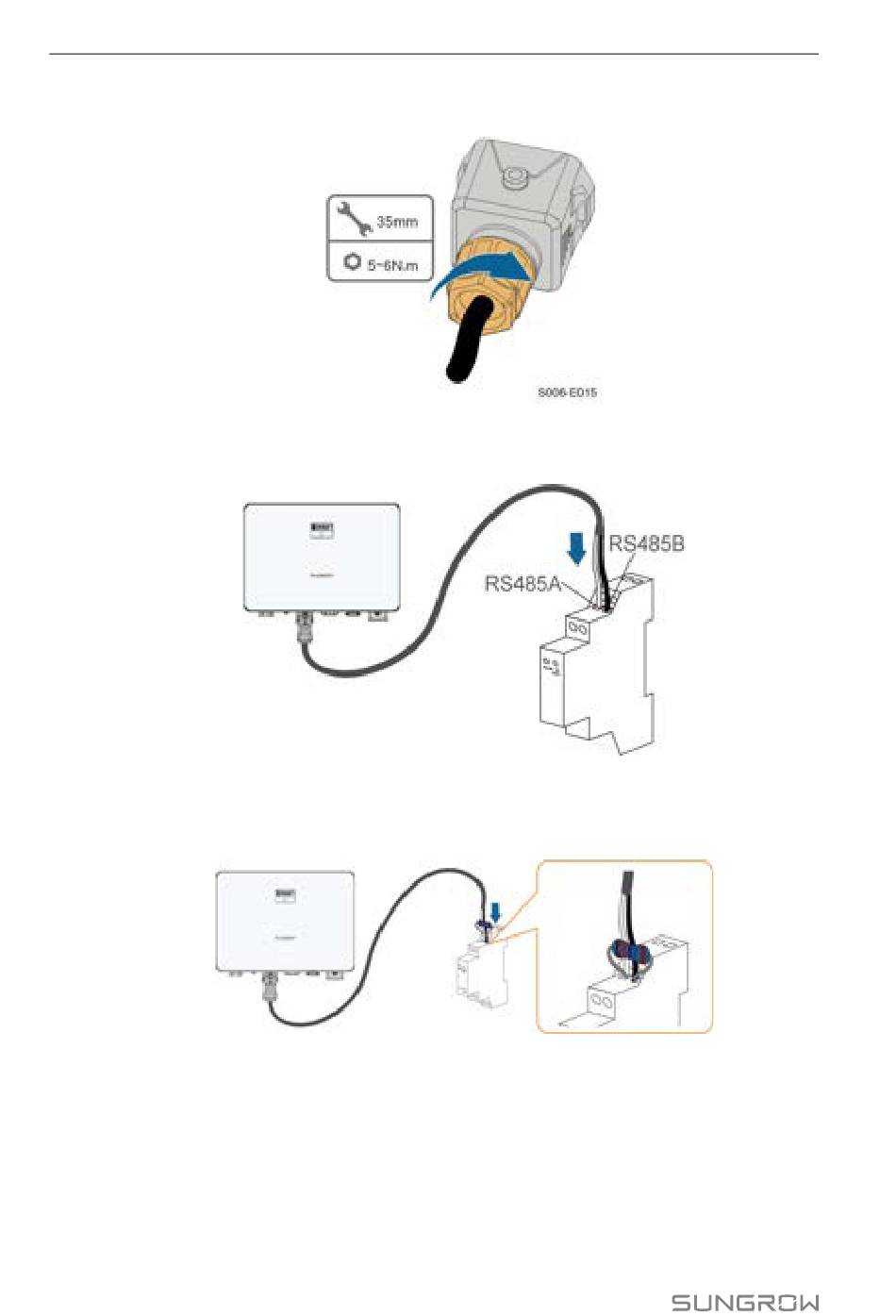

Étape 8Tirez légèrement pour faire sortir le câble et fixez l'écrou orientable. Verrouillez le connec-
teur avec la vis.
Étape 9L'autre extrémité du câble de communication est connectée aux ports RS485A et RS485B
du compteur intelligent.
Étape 10(Optionnel) Si la longueur du câble de communication est supérieure à 10 m, veuillez con-
necter une résistance de 120 Ω en parallèle au compteur. Branchez la résistance directe-
ment sur les deux ports de communication RS485.
Étape 11En cas d'utilisation d'un Smart Energy Meter, veuillez vous référer à la méthode de câblage
suivante.
72
Manuel utilisateur
