6 Raccordements électriques

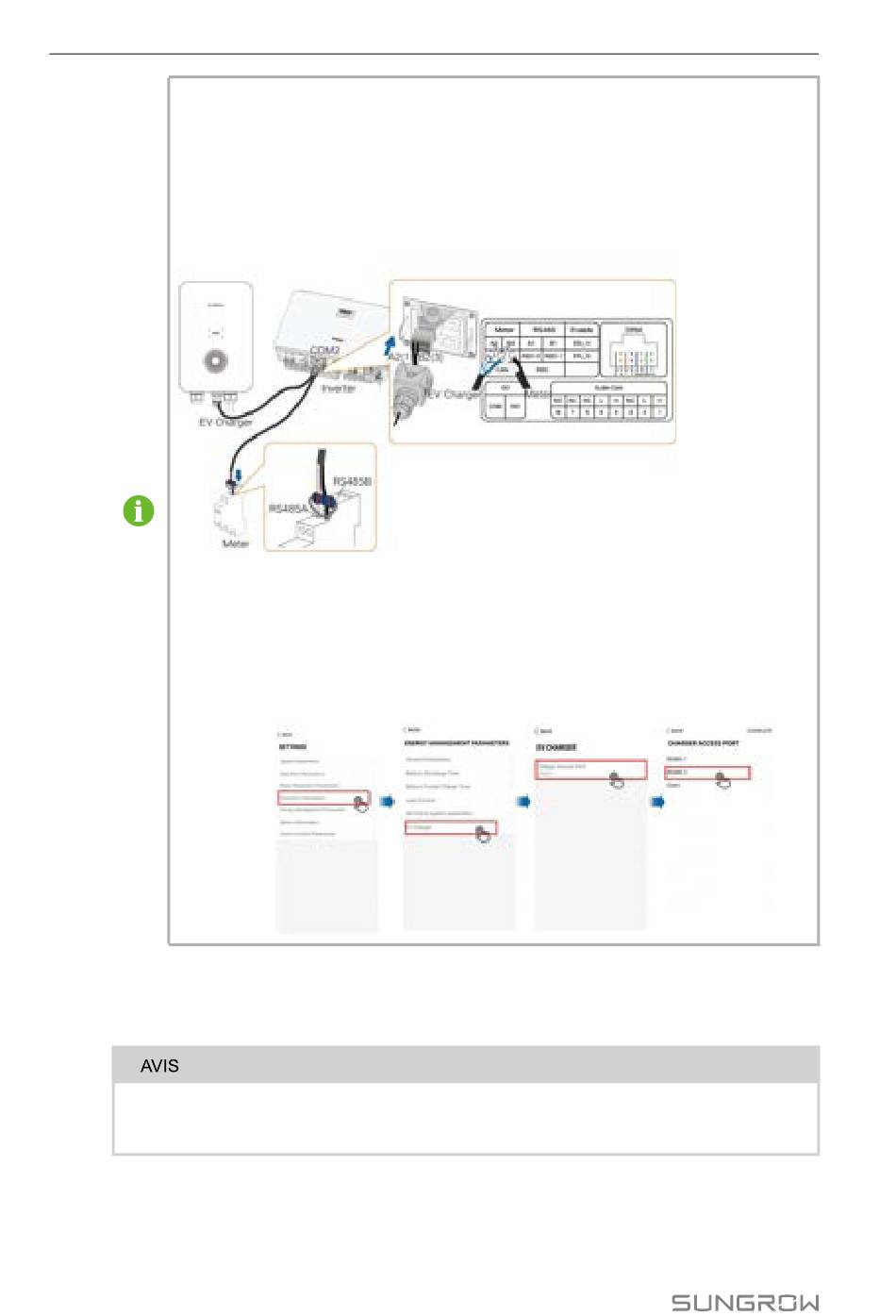

Le port par défaut utilisé pour la communication avec le chargeur VE est A1(5) et
B1(7) de COM2 sur l'onduleur. Si A1 et B1 sont déjà utilisés pour connecter une
batterie, connectez le chargeur VE en utilisant le port de communication de se-
cours A2(1) et B2(3). Si le compteur S100 partage le port A2/B2 avec le chargeur
VE, il est nécessaire de connecter une résistance de 120 Ω en parallèle avec le
compteur S100. Le schéma de câblage est présenté ci-dessous :
Pendant ce temps, modifiez le réglage du « Port d'accès au chargeur VE » sur
l'application iSolarCloud, de RS485-1 à RS485-2. Les étapes sont indiquées ci-
dessous :
Appuyez sur Plus—>Réglages—>Paramètres de gestion de l'énergie—>Char-
geur VE—>Port d'accès au chargeur VE—>RS485–2—>Terminé
6.15 Installation d'un cache de protection (en option)
•
Veuillez installer le cache de protection après avoir terminé tous les raccorde-
ments électriques de l'onduleur.
La procédure d'installation du cache de protection est la suivante :
78
Manuel utilisateur
