8 Application iSolarCloud
* La courbe C est réservé et cohérente avec la courbe A actuellement.
Mode « Q(U) »
La puissance de sortie réactive de l'onduleur variera en fonction de la tension du réseau.
Tableau 8-11 Descriptions des paramètres du mode « Q(U) » :
Paramètre
Courbe Q(U)
Ration d'hystérésis
QU_V1
QU_Q1
QU_V2
QU_Q2
QU_V3
QU_Q3
QU_V4
QU_Q4
QU_EnterPower
116

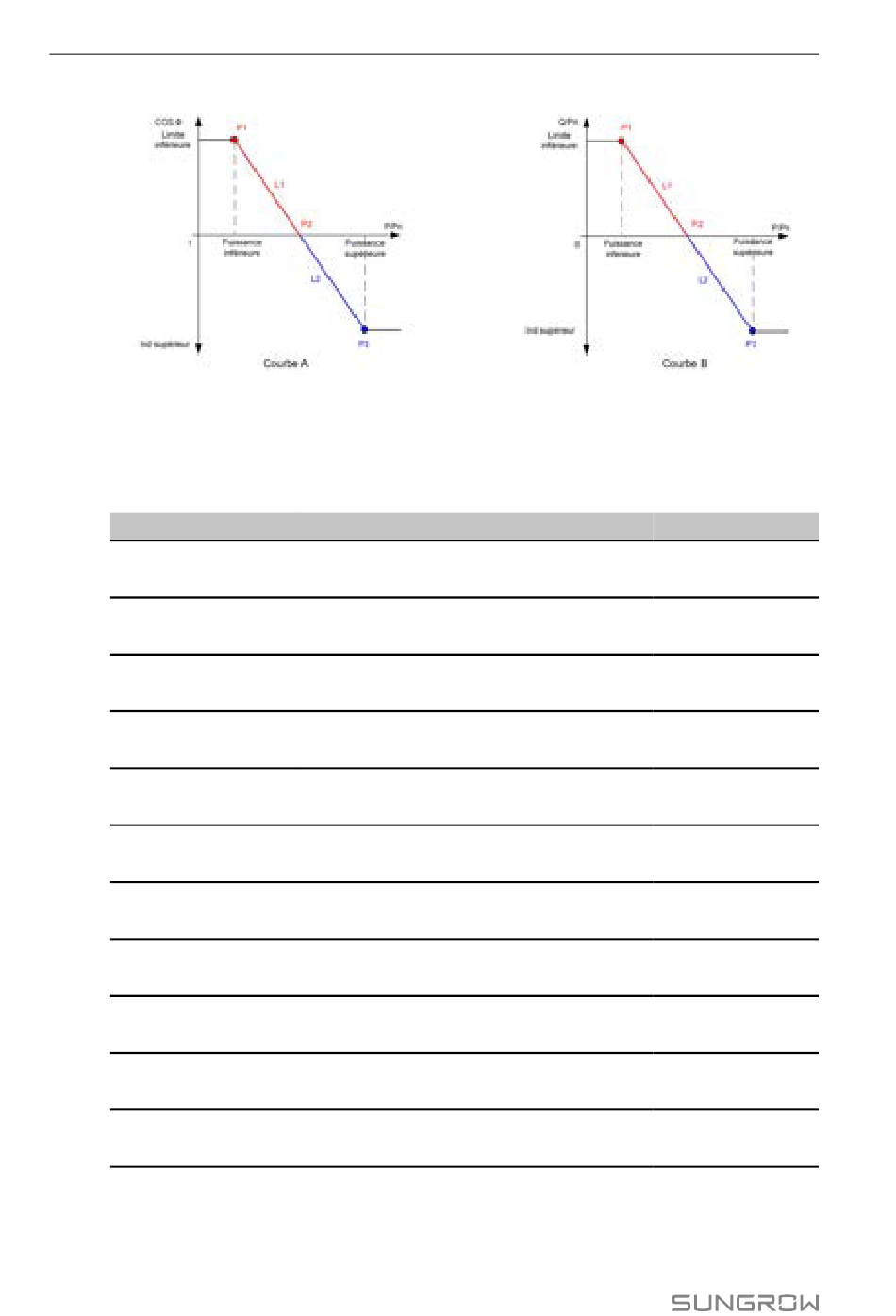

figure 8-27 Courbe Q(P)
Explication
Sélectionnez la courbe correspondante se-
lon les régulations locales
Ratio d'hystérésis de tension sur la courbe
du mode Q(U)
Limite de tension du réseau en P1 sur la
courbe du mode Q(U)
Valeur Q/Sn en P1 sur la courbe du mode
Q(U)
Limite de tension du réseau en P2 sur la
courbe du mode Q(U)
Valeur Q/Sn en P2 sur la courbe du mode
Q(U)
Limite de tension du réseau en P3 sur la
courbe du mode Q(U)
Valeur Q/Sn en P3 sur la courbe du mode
Q(U)
Limite de tension du réseau en P4 sur la
courbe du mode Q(U)
Valeur Q/Sn en P4 sur la courbe du mode
Q(U)
Puissance active pour l'activation de la
fonction Q(U)
Manuel utilisateur
Plage
A, B, C
*
0 ~ 5%
77% ~ 123%
-60% ~ 0
77% ~ 123%
-60% ~ 60%
77% ~ 123%
-60% ~ 60%
77% ~ 123%
0 ~ 60%
20% ~ 100%
