6 Raccordements électriques
Mode
DRM2
DRM3
DRM4
DRM5
DRM6
DRM7
DRM8
Commande d'ondulation
En Allemagne, la société de réseau utilise un récepteur de commande d'ondulation pour
convertir le signal de distribution réseau et l'envoyer sous forme de signal de contact sec.

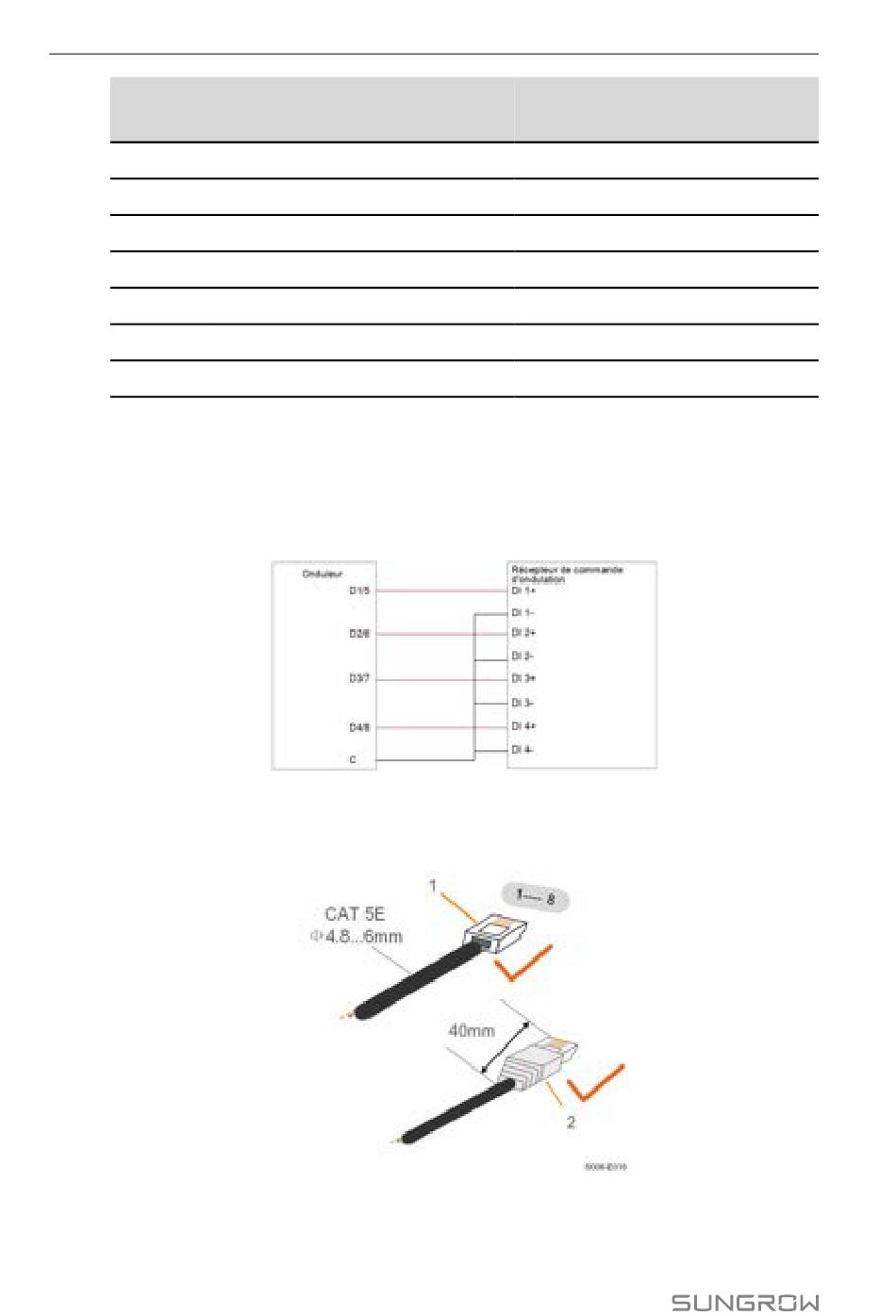

Le câblage des câbles de contact sec du récepteur de contrôle d'ondulation est illustré dans
la figure ci-dessous :
Étape 1(Facultatif) Dénudez la gaine isolante du câble de communication en utilisant une pince à
dénuder Ethernet et sortez les câbles de signal correspondants. Insérez le câble de commu-
nication dénudé dans la fiche RJ45 dans le bon ordre et serrez-le à l'aide d'une sertisseuse.
74
Affirmé en court-circuitant les
bornes sur l'onduleur
D2/6 & C
D3/7 & C
D4/8 & C
D1/5 & R
D2/6 & R
D3/7 & R
D4/8 & R
1: Fiche RJ45
Fonctionnement de l'interrupteur
sur le DRED externe
Close S2
Close S3
Close S4
Close S5
Close S6
Close S7
Close S8
2：Cache de protection
Manuel utilisateur
