6 Raccordements électriques
Observez l'affectation de la fiche.
•
Ne connectez pas la ligne L à la borne « PE » ou le fil PE à la borne « N ». Sinon,
l'onduleur risque d'être endommagé irrémédiablement.
•
Ne branchez pas la ligne M et la ligne N dans l'ordre inverse, sinon l'onduleur
peut ne pas être fonctionner normalement.

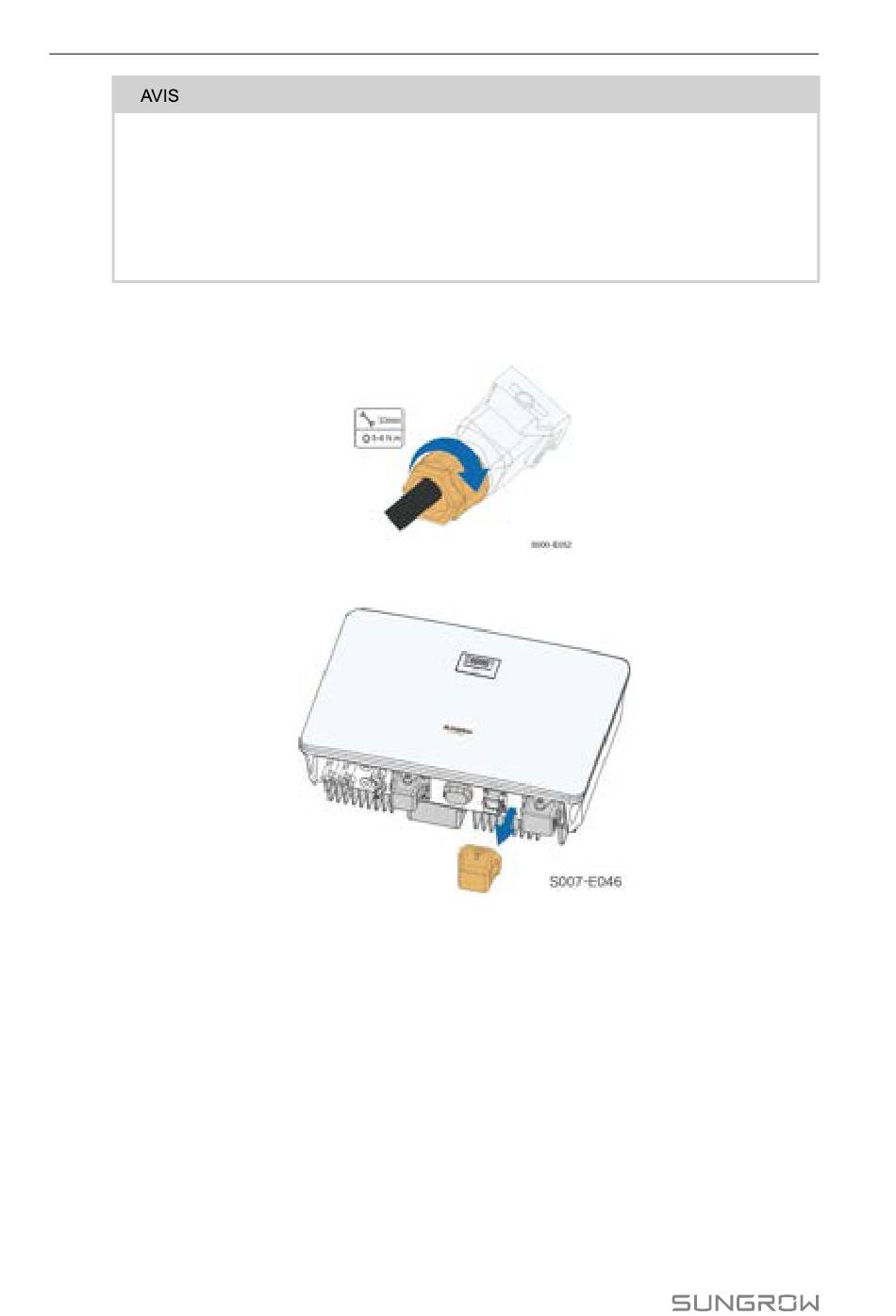

Étape 6Vérifiez que les fils sont fermement en place en tirant légèrement dessus. Serrez l'écrou ori-
entable dans le boîtier.
Étape 7Retirez le couvercle étanche de la borne BACKUP.
Étape 8Soulevez le bloc de verrouillage vers le haut et insérez le connecteur AC dans la borne
BACKUP sur le côté inférieur de l'onduleur. Appuyez ensuite sur le bloc de verrouillage et
verrouillez-le avec la vis.
60
Manuel utilisateur
