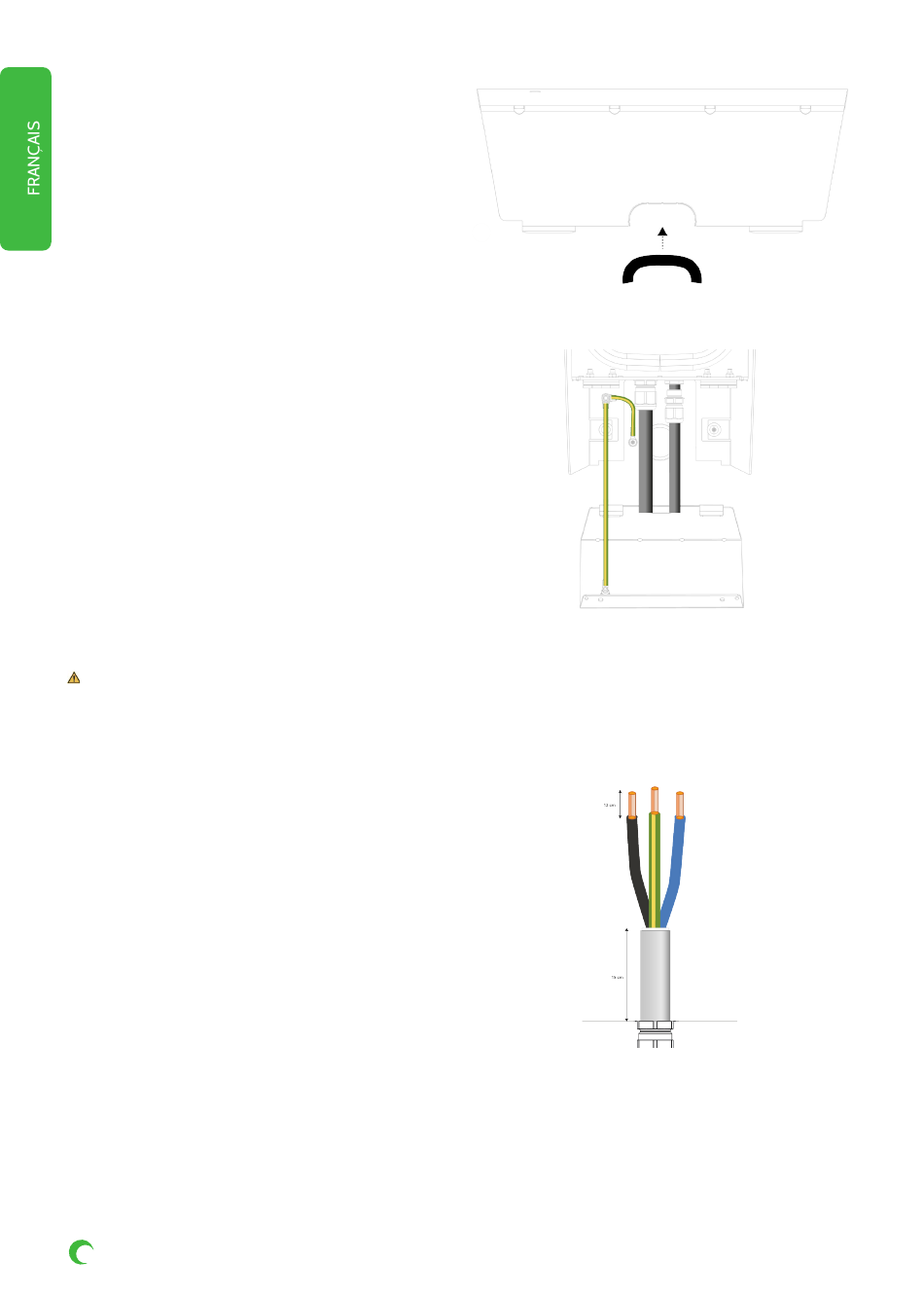

En fonction du cheminement du câble d' a limentation
et du câble LAN, déterminez s'il faut ou non retirer
la section de dérivation à l' a ide d'une pince (T13).
Si la section de dérivation est retirée, assemblez la
protection des bords (P3) pour protéger le(s) câble(s).
•
Connectez le fil de terre de la boîte de paiement au
cache-câble.
•
Remettez le cache-câble (P26) en place à l' a ide de la clé à molette (T9).
AVERTISSEMENT: Assurez-vous toujours que tous les fils de terre sont correctement connectés. Une connexion
incorrecte peut conduire à des situations dangereuses.
Étape 8: Connecter la box de paiement
•
Dénudez le câble d' a limentation sur une longueur de
150 mm à partir du presse-étoupe à l' a ide du dénudeur
de câble (T5).
•
Dénudez les fils sur 12 mm à l' a ide de la pince à dénuder
(T7).
•
Connectez les fils L, N et PE au bornier du rail DIN.
•
Remettez la barrière de sécurité électrique en place.
•
Dénudez le câble LAN à l' a ide du dénudeur de câble
(T5) et sertissez un Ethernet RJ45 sur le câble à l' a ide de
l' o util de sertissage (T8).
•
Insérez le connecteur RJ45 dans le port LAN.
•
Fixez le câble d' a limentation et le câble LAN à l' a ide de
l' a ttache-câble (P7).
Si aucun panneau n'est installé à côté de la boîte de paiement, passez à l'étape 12.
Si une enseigne est installée à côté du boîtier de paiement, passez à l'étape 10 dans le cas où l'enseigne est montée sur
l'accessoire d'extension de stand, passez à l'étape 9 sinon.
68. www.ecotap.nl
25-02-25
