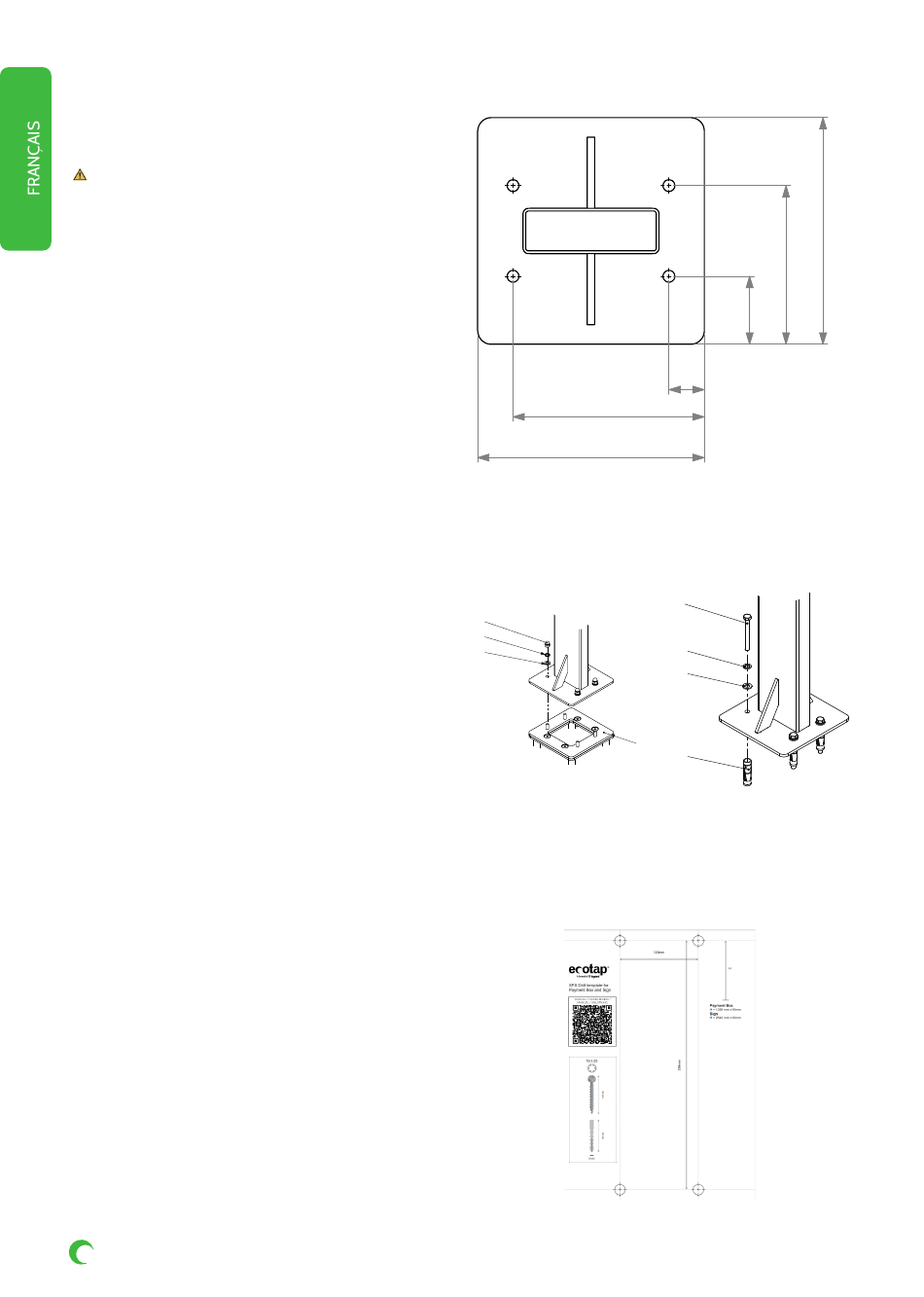

Étape 3: Préparation de surface horizontale
•
Utilisez le crayon (T4) pour marquer le schéma de
perçage selon la figure. Le support (P9) peut être utilisé
pour le marquage
AVERTISSEMENT: Cette procédure d'installation
est destinée aux sols en béton. Si d' a utres surfaces sont
utilisées, les matériaux de montage appropriés doivent être
utilisés.
•
Percez le trou à l' a ide d'une aneth (T1) avec un foret de
20 mm (T3). Percez au moins 90 mm de profondeur.
•
Insérez les ancrages du bouclier d' e xpansion (P13) dans
les trous.
Étape 4: Montage sur support
•
Cela nécessite l' a ccessoire Stand.
•
Placez le support sur la position attribuée et montez-le
à l' a ide de la bague (P14), de la bague de verrouillage
(P15) et de l' é crou borgne bombé (P19) lors du montage
sur la fondation. Sinon, utilisez les boulons hexagonaux
(P12), les anneaux (P14) et les anneaux de verrouillage
(P15) fournis.
•
Si aucune extension de support n' e st installée, placez le
capuchon du support (P10) sur le dessus du support et
les vis poussoirs (P11) dans les trous sur le côté.
Passez à l' é tape 6.
Étape 5: Préparation de surface verticale
•
Utilisez le gabarit de perçage (P8) et un niveau à bulle
(T12) pour marquer les trous de perçage.
•
Percez des trous à l' a ide de la perceuse électrique (T1) et
du foret de 6 mm (T2) aux emplacements marqués.
•
Insérez les bouchons (P6) dans les trous percés.
•
Les trous de fixation supérieurs doivent être situés à 1,36
m du sol
66. www.ecotap.nl
211
250
P19
P15
P14
P18
250
175
75
39
P12
P15
P14
P13
25-02-25
