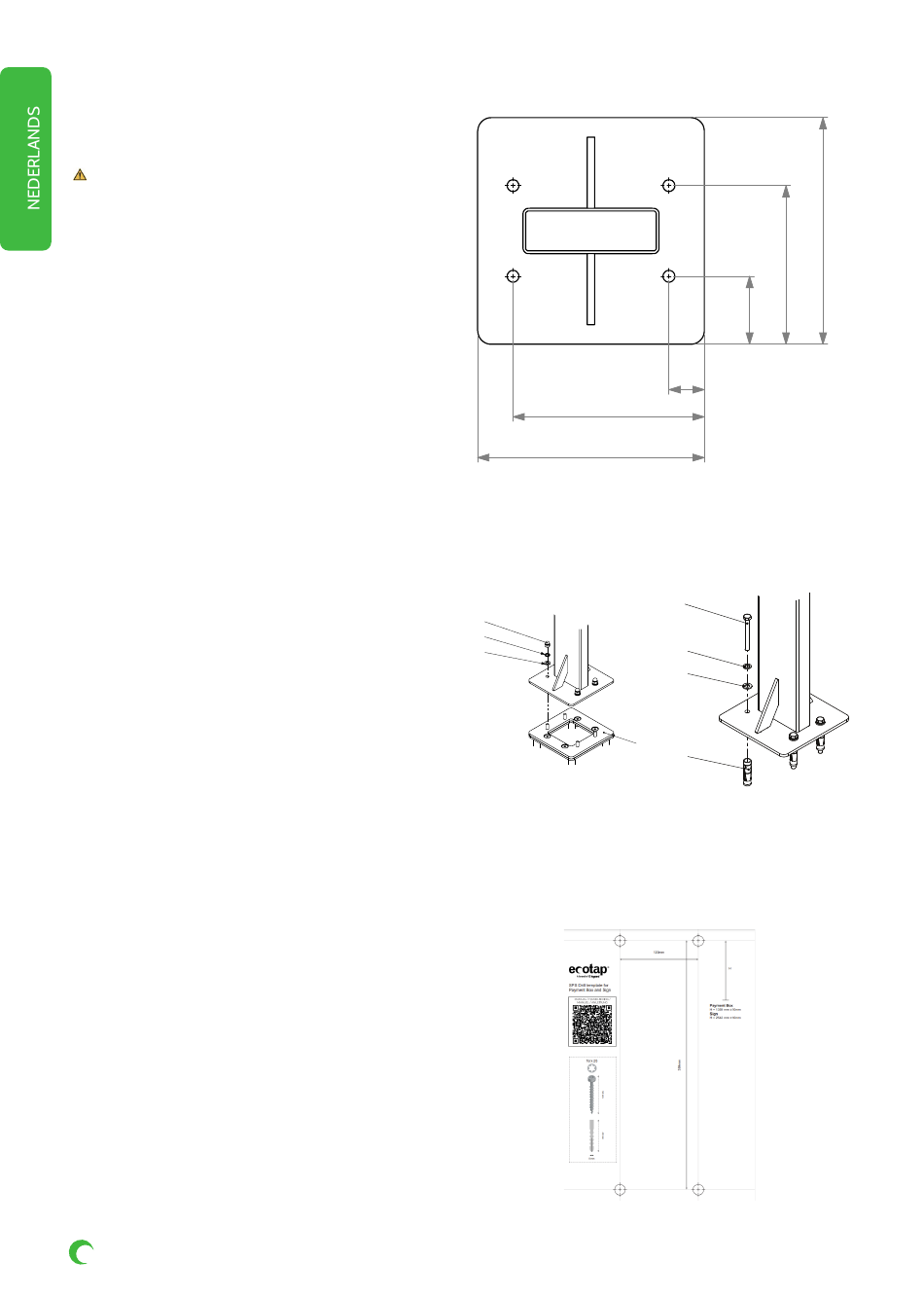

Stap 3: Horizontale oppervlaktevoorbereiding
•
Gebruik het potlood (T4) om het boorpatroon te
markeren volgens de figuur. De standaard (P9) kan
worden gebruikt voor het markeren.
WAARSCHUWING: Deze installatieprocedure is
bedoeld voor betonnen vloeren. Als andere oppervlakken
worden gebruikt, moeten de juiste montagematerialen
worden gebruikt..
•
Boor het gat met behulp van een boormachine (T1) met
een boor van 20 mm (T3). Boor minstens 90 mm diep.
•
Plaats de ankers van het expansieschild (P13) in de
gaten.
Stap 4: Montage op staander
Gebruik de meegeleverde accessoires.
•
Plaats de staander op de juiste positie. Zorg ervoor dat
de staander recht staat, controleer met de waterpas
(T12).
•
Monteer de staander op de fundering met de dopmoer
(P19), ring (P14) en borgring (P15). Gebruik voor montage
op vast horizontaal oppervlak de zeskantbout (P12), ring
(P14) en borgring (P15).
•
Wanneer er geen staander extensie (785016) is, plaats
dan aan de bovenzijde de staander dop (P10) en de
plastic schroefnagels (P11).
Ga verder met stap 6..
Stap 5: Verticale oppervlaktevoorbereiding
•
Gebruik de boormal (P8) en een waterpas (T12) om de
boorgaten te markeren.
•
Boor gaten met de boormachine (T1) en een 8 mm boor
(T2) op de gemarkeerde locaties.
•
Plaats pluggen (P6) in de geboorde gaten.
•
De bovenste montagegaten moeten zich op 1,36 m van
de grond bevinden.
13.
www.ecotap.nl
211
250
P19
P15
P14
P18
250
175
75
39
P12
P15
P14
P13
25-02-25
