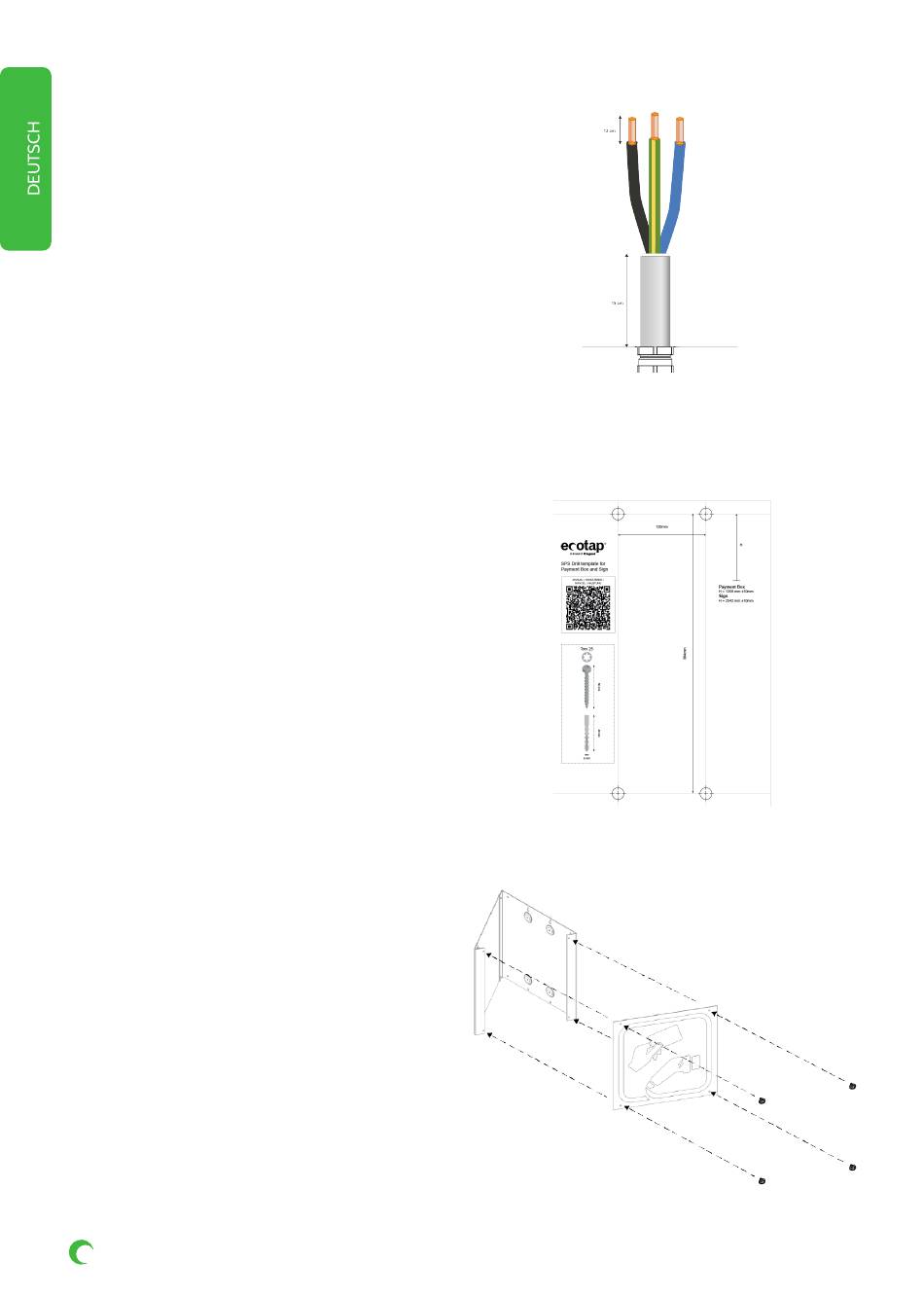

Schritt 8: Schließen Sie die Zahlungsbox an
•
Das Netzkabel mit der Abisolierzange (T5) auf einer
Länge von 150 mm von der Kabelverschraubung
abisolieren.
•
Die Drähte mit der Abisolierzange (T7) auf 12 mm
abisolieren.
•
Schließen Sie die L-, N- und PE-Leitungen an die
Klemmenleiste der DIN-Schiene an.
•
Montieren Sie die elektrische Sicherheitsbarriere wieder
an ihrem Platz.
•
Das LAN-Kabel mit der Abisolierzange (T5)
abisolieren und mit der Crimpzange (T8) einen RJ45-
Ethernetstecker an das Kabel crimpen.
•
Stecken Sie den RJ45-Stecker in den LAN-Anschluss.
•
Sichern Sie das Strom- und LAN-Kabel mit dem
Kabelbinder (P7).
Wenn kein Schild neben der Zahlungsverkehrsbox angebracht ist, fahren Sie mit Schritt 12 fort, wenn ein Schild neben der
Zahlungsverkehrsbox angebracht ist, fahren Sie mit Schritt 10 fort, wenn das Schild an der Standverlängerung montiert ist,
andernfalls fahren Sie mit Schritt 9 fort.
Schritt 9: Vertikale Oberflächenvorbereitung
•
Verwenden Sie die Bohrschablone (P8) und eine
Wasserwaage (T12), um die Bohrlöcher zu markieren.
•
Bohren Sie die Löcher mit der Bohrmaschine (T1) und
dem 6-mm-Bohrer (T2) an den markierten Stellen.
•
Setzen Sie die Dübel (P6) in die gebohrten Löcher ein.
Schritt 10: Montage des Zeichen
•
Montieren Sie die Schilderrückwand (P21) mit
Schrauben (P5 oder P24) und Schraubendreher (T10
oder T11).
•
Befestigen Sie die Schilder (P20) mit den
Steckschrauben (P11) und dem Verbindungswinkel (P22)
an der Rückwand.
51.
www.ecotap.nl
25-02-25
