Schritt 1: Standort wählen
•
Wählen Sie eine geeignete Montagefläche. Die Payment Box kann auf einer festen, vertikalen Oberfläche installiert
werden. In Kombination mit dem Standfuß kann sie auf einer festen horizontalen Fläche aufgestellt werden. In
Kombination mit dem Zubehör Ständer und Fundament kann sie auf weichen, horizontalen Flächen, wie z. B.
Sandboden, aufgestellt werden.
WARNUNG: Vergewissern Sie sich immer, dass die Montagefläche das Gewicht des Produkts tragen kann. Dieses
Installationsverfahren ist für Beton- oder Ziegelwände vorgesehen. Wenn andere Oberflächen verwendet werden, müssen
die entsprechenden Schrauben und/oder Dübel verwendet werden.
•
Informieren Sie sich immer über die örtlichen Zugänglichkeitsvorschriften.
Bei der Installation auf dem Fundamentzubehör fahren Sie mit Schritt 2 fort.
Bei der Installation auf einer festen horizontalen Fläche fahren Sie mit Schritt 3 fort.
Bei der Installation auf einer vertikalen Fläche fahren Sie mit Schritt 5 fort.
Schritt 2: Schaffung einer festen horizontalen Fläche
•
Dazu benötigen Sie das Zubehör für das Fundament.
•
Heben Sie mit einem Spaten (T14) ein Loch aus, das für
das Fundament geeignet ist, d. h. 250 x 250 x 650 mm
(B x T x H).
•
Platzieren Sie das Fundament (P17) und vergewissern
Sie sich, dass das Fundament mit einer Wasserwaage
(T12) waagerecht platziert werden kann.
•
Füllen Sie den Raum um das Fundament
herum mit Beton (M1) unter Verwendung der
Betonproduktrichtlinie. Füllen Sie den Raum bis zu der
in der Abbildung angegebenen Höhe auf. Achten Sie
darauf, dass das Fundament waagerecht bleibt.
Achtung: Stellen Sie immer sicher, dass das Fundament
bis zu der in der Abbildung angegebenen Höhe einbetoniert
wird, da sonst die Widerstandsfähigkeit des Produkts gegen
mechanische Einwirkungen nicht wie erwartet ist.
•
Führen Sie die eingehende Verkabelung (230V Strom
und Ethernet) durch das Fundament. Stellen Sie sicher,
dass mindestens 1800 mm Kabellänge über dem
Boden verfügbar sind.
•

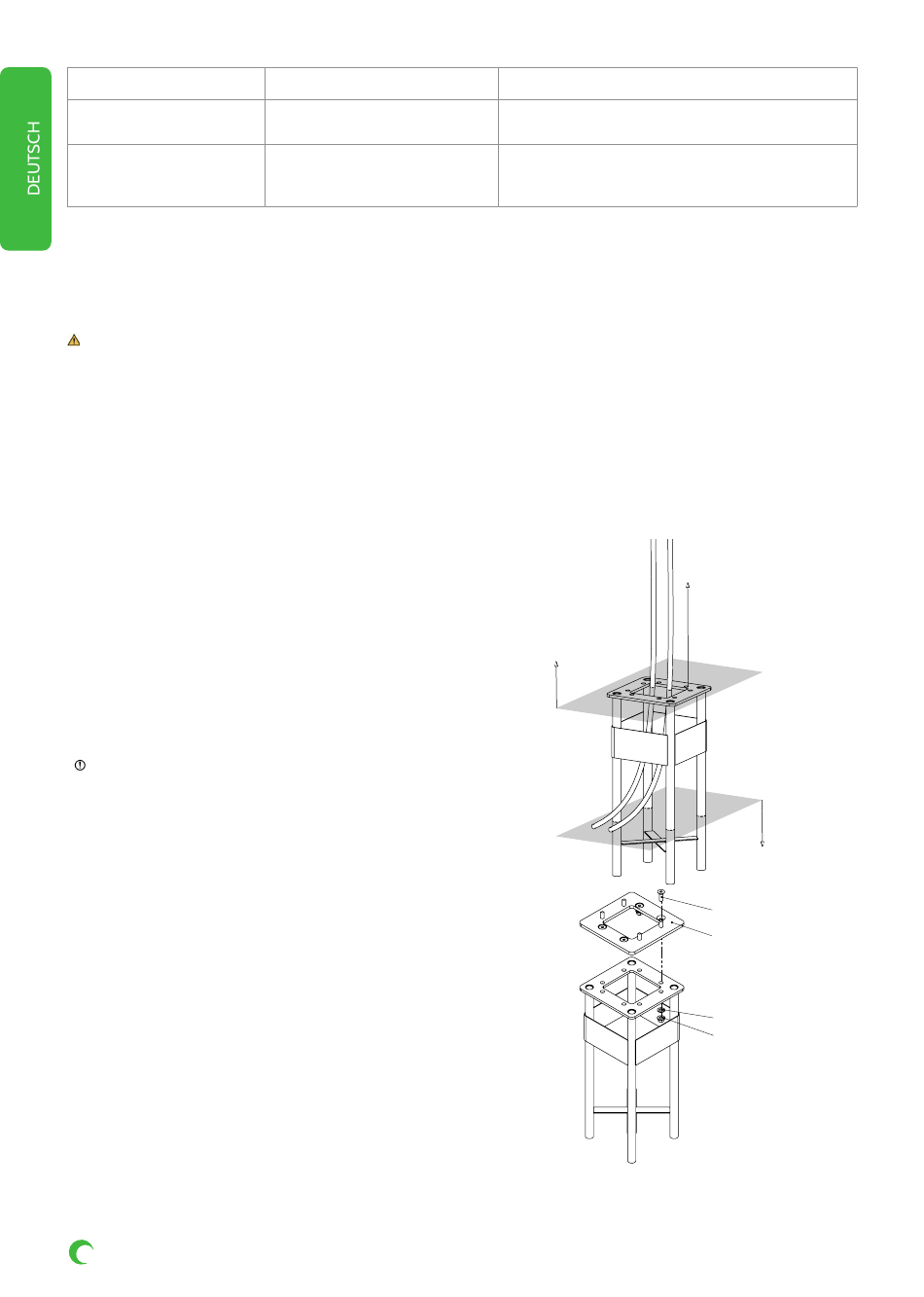

Setzen Sie die Bolzenhalterungen (P18) über den Boden
durch die Löcher in der oberen Platte des Fundaments.
Sie wird durch den Magneten in der Mitte festgehalten.
•
Füllen Sie den verbleibenden Raum mit Erde bis zur
Bodenhöhe auf.
47. www.ecotap.nl
Spaten
Beton
Gewindesicherung
-
Nur für die Befestigung von Fundamentzubehör
erforderlich.
Zum Abdichten von Gewindeverbindungen.
Empfohlenes Produkt: Loctite 2701. Nur erforderlich
bei der Montage am Standzubehör
Maaiveld
Vereiste kabellengte
boven de grond
1800mm
Betonniveau
P27
P18
P14
P17
25-02-25
