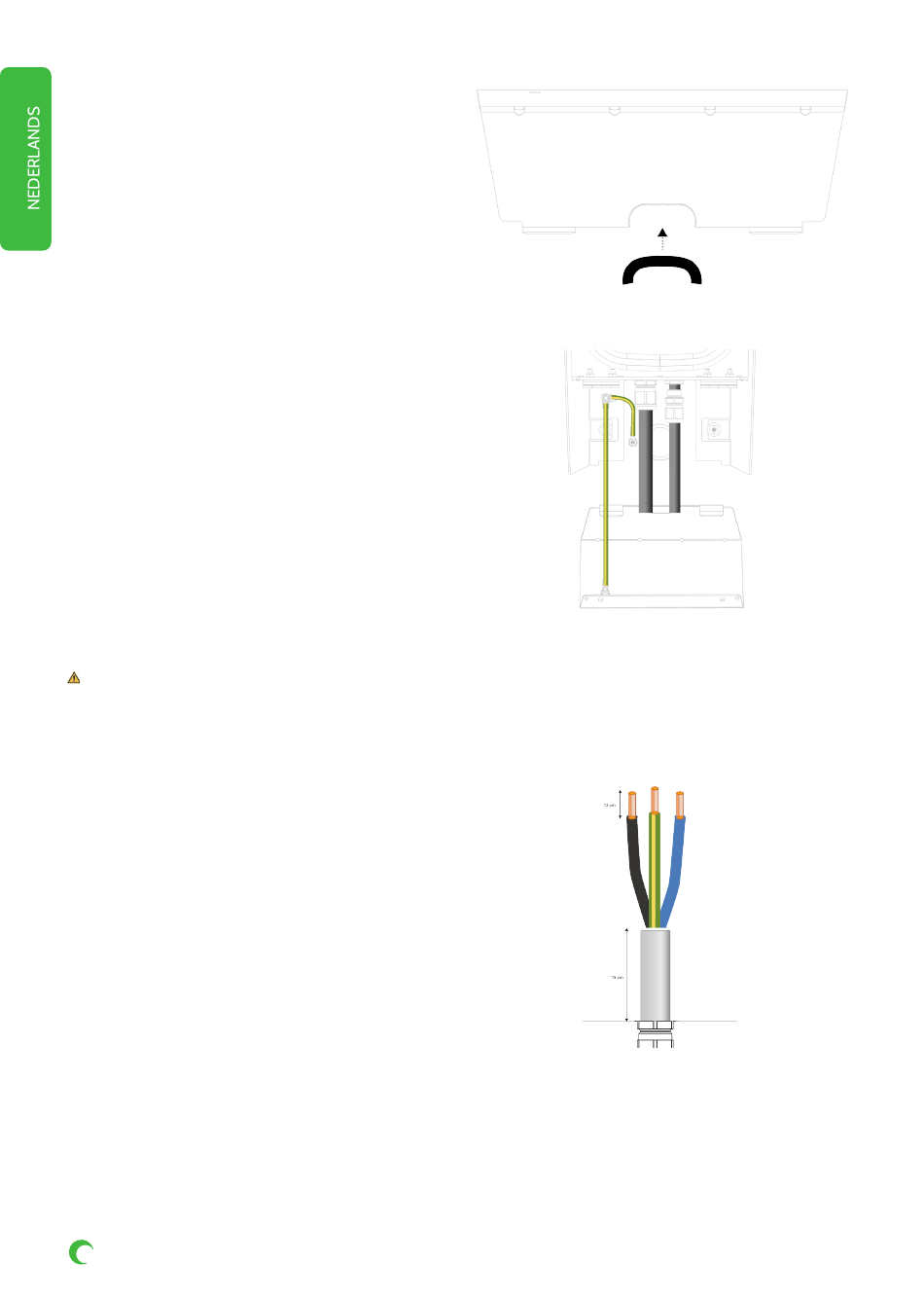

Afhankelijk van de routing van de voedings- en LAN-
kabel, moet u bepalen of u de uitbreeksectie al dan
niet verwijdert met een tang (T13). Als de uitbreeksectie
wordt verwijderd, monteer dan de randbescherming
(P3) om de kabel(s) te beschermen.
•
Sluit de aardedraad van de betaalbox aan op de
kabelafdekking.
•
Monteer de kabelafdekking (P26) terug op zijn plaats met behulp van de verstelbare sleutel (T9).
WAARSCHUWING: Zorg er altijd voor dat alle aardingsdraden correct zijn aangesloten. Een onjuiste aansluiting kan tot
gevaarlijke situaties leiden.
Stap 8: De betaalbox aansluiten
•
Strip de voedingskabel tot een lengte van 150 mm
vanaf de wartel met behulp van de kabelstripper (T5).
•
Strip de draden op 12 mm met de draadstripper (T7).
•
Sluit de L-, N- en PE-draden aan op het klemmenblok
van de DIN-rail.
•
Monteer de elektrische veiligheidsbarrière terug op zijn
plaats.
•
Strip de LAN-kabel met de kabelstripper (T5) en krimp
een RJ45 ethernet op de kabel met de krimptang (T8).
•
Steek de RJ45-connector in de LAN-poort.
•
Zet de stroom- en LAN-kabel vast met de kabelbinder
(P7).
Ga verder met stap 12 als er geen bord is geïnstalleerd naast de betaalbox. Als er een bord is geïnstalleerd naast de
betaalbox, ga dan verder met stap 10 als het bord is gemonteerd op het accessoire voor de staander extensie, ga anders
verder met stap 9.
15.
www.ecotap.nl
25-02-25
