T13
T14
M1
M2
Étape 1: Choisissez un emplacement
•
Choisissez une surface de montage appropriée. La Payment Box peut être installée sur une surface verticale solide.
En combinaison avec l' a ccessoire Stand, il peut être installé sur une surface horizontale solide. En combinaison avec
l' a ccessoire Support et Fondation, il peut être installé sur des surfaces horizontales meubles telles qu'un sol sableux.
AVERTISSEMENT: Assurez-vous toujours que la surface de montage est capable de supporter le poids du produit.
Cette procédure d'installation est destinée aux murs en béton ou en briques. Si d' a utres surfaces sont utilisées, les vis et/ou
chevilles appropriées doivent être utilisées.
•
Consultez toujours les réglementations locales en matière d' a ccessibilité.
Lors de l'installation sur l' a ccessoire de fondation, passez à l' é tape 2.
Lors de l'installation sur une surface horizontale solide, passez à l' é tape 3.
Lors de l'installation sur une surface verticale, passez à l' é tape 5.

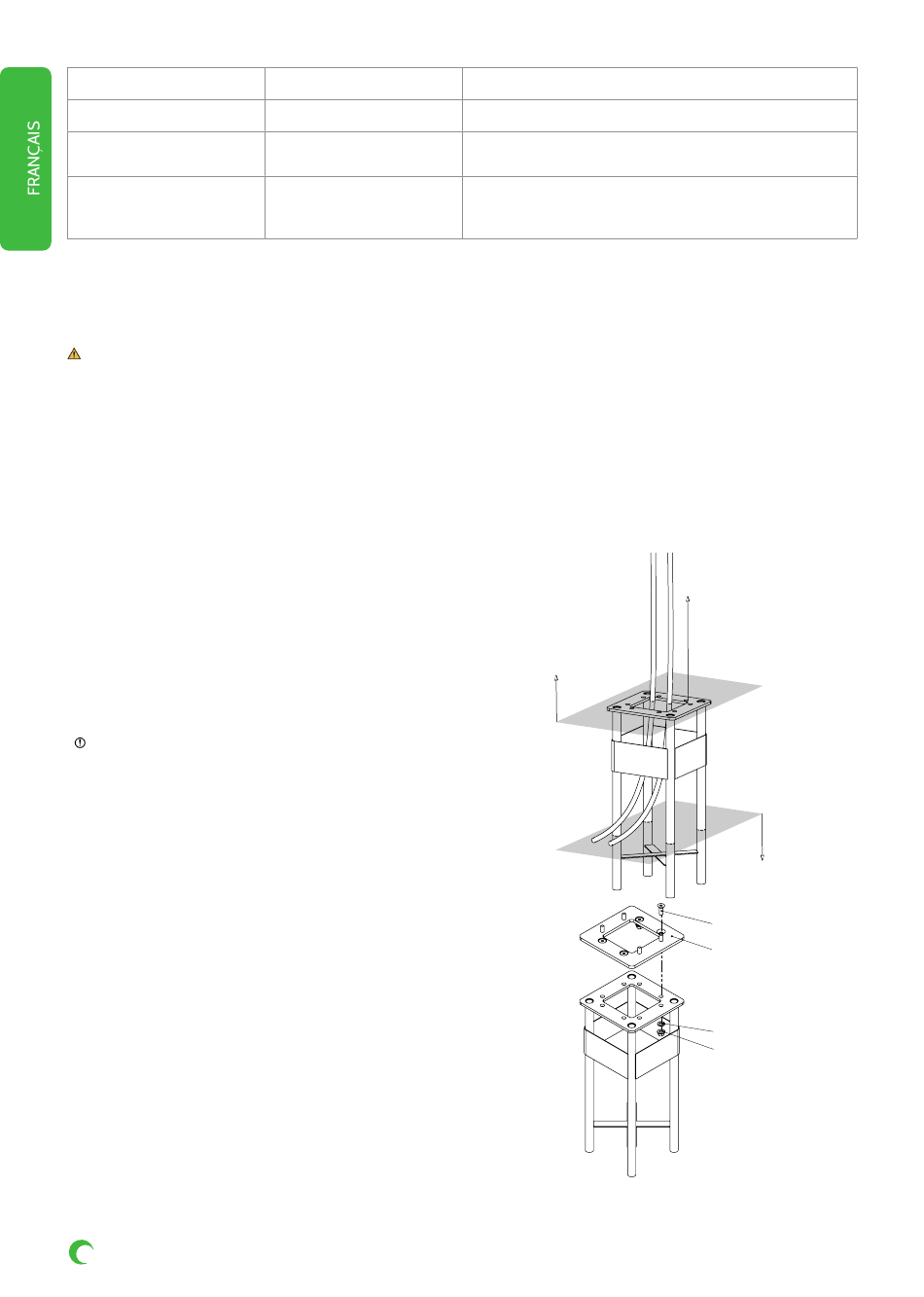

Étape 2: Créer une surface horizontale solide
•
Cela nécessite l' a ccessoire Foundation.
•
Creusez un trou adapté à la fondation, soit 250 x 250 x
650 mm (L x P x H), à l' a ide d'une bêche (T14).
•
Placez la fondation (P17) et assurez-vous que la
fondation peut être mise à niveau à l' a ide d'un niveau à
bulle (T12).
•
Remplissez l' e space entourant la fondation avec
du béton (M1) en suivant la directive produit béton.
Remplissez l' e space jusqu' a u niveau indiqué sur la figure.
Assurez-vous que la fondation reste de niveau.
Attention: Assurez-vous toujours que la fondation est
bétonnée jusqu' a u niveau indiqué sur la figure, sinon la
résistance du produit aux chocs mécaniques ne sera pas
celle attendue.
•
Faites passer le câblage entrant (alimentation 230 V et
Ethernet) à travers la fondation. Assurez-vous qu'une
longueur de câble d' a u moins 1 800 mm est disponible
au-dessus du niveau du sol.
•
Placez les supports de boulons (P18) par le bas à travers
les trous de la plaque supérieure de la fondation. Il est
maintenu en place par l' a imant au centre.
•
Remplissez l' e space restant avec de la terre jusqu' a u
niveau du sol.
65. www.ecotap.nl
Pinces
Bêche
Béton
Freinage du fil
-
-
Nécessaire uniquement pour la fixation de l' a ccessoire de
fondation.
Pour sceller les fixations filetées. Produit recommandé :
Loctite 2701. Nécessaire uniquement lors du montage sur
les accessoires du support
Maaiveld
Vereiste kabellengte
boven de grond
1800mm
Betonniveau
P27
P18
P14
P17
