T14
M1
M2
Stap 1: Kies locatie
•
Kies een geschikt montageoppervlak. De betaalbox kan op een stevige verticale ondergrond worden geïnstalleerd.
In combinatie met het accessoire Staander kan hij op een stevige horizontale ondergrond worden geïnstalleerd. In
combinatie met het accessoire Staander en Fundering kan hij worden geïnstalleerd op zachte horizontale oppervlakken
zoals zandgrond.
WAARSCHUWING: Zorg er altijd voor dat het montageoppervlak het gewicht van het product kan dragen. Deze
installatieprocedure is bedoeld voor betonnen of bakstenen muren. Als andere oppervlakken worden gebruikt, moeten de
juiste schroeven en/of pluggen worden gebruikt.
•
Raadpleeg altijd de plaatselijke toegankelijkheidsvoorschriften.
Ga verder met stap 2 bij installatie op het accessoire voor de fundering.
Ga verder met stap 3 bij installatie op een stevige horizontale ondergrond.
Ga verder met stap 5 bij installatie op een verticaal oppervlak.

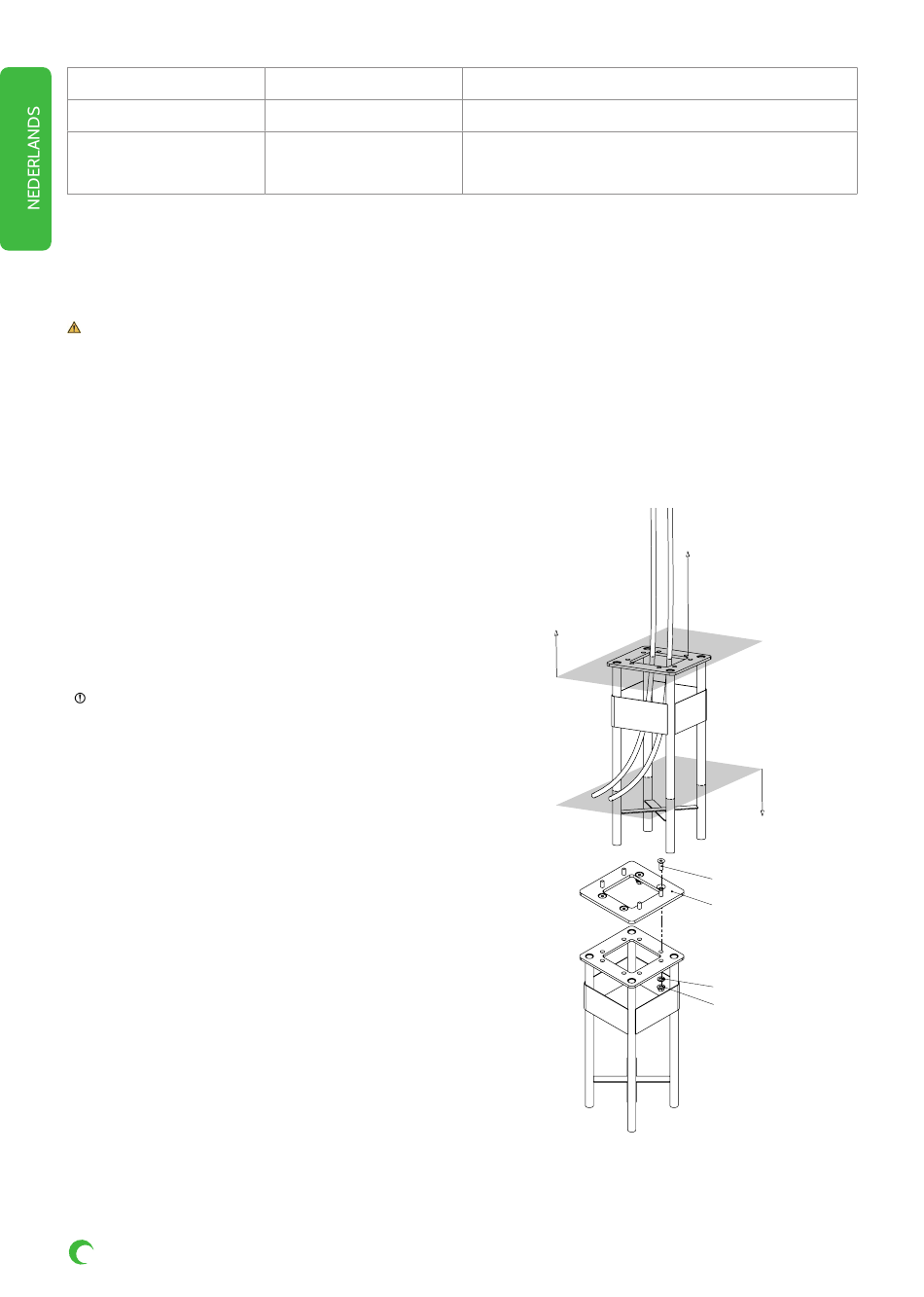

Stap 2: Een stevig horizontaal oppervlak creëren
•
Hiervoor is het accessoire Foundation nodig.
•
Graaf een gat dat past bij de fundering, d.w.z. 250 x 250
x 650 mm (B x D x H), met behulp van een spade (T14).
•
Plaats de fundering (P17) en zorg ervoor dat de
fundering waterpas kan worden geplaatst met behulp
van een waterpas (T12).
•
Vul de ruimte rondom de fundering met beton (M1)
volgens de richtlijnen van het betonproduct. Vul de
ruimte op tot het niveau zoals aangegeven in de figuur.
Zorg ervoor dat de fundering waterpas blijft.
Attentie: Zorg er altijd voor dat de fundering in beton
wordt gegoten tot het niveau zoals aangegeven in de
afbeelding, anders zal de weerstand van het product tegen
mechanische impact niet zijn zoals verwacht..
•
Laat de inkomende bekabeling (230V stroom en
ethernet) door de fundering lopen. Zorg ervoor dat
er boven de grond minstens 1800 mm kabellengte
beschikbaar is.
•
Plaats de boutbeugels (P18) via de onderkant door de
gaten in de bovenplaat van de fundering. Het wordt op
zijn plaats gehouden door de magneet in het midden.
•
Vul de resterende ruimte op met aarde tot aan het
maaiveld.
12.
www.ecotap.nl
Spade
Beton
Schroefdraad borging
-
Alleen nodig voor het bevestigen van funderingsaccessoire.
Voor het afdichten van bevestigingsmiddelen met
schroefdraad. Aanbevolen product: Loctite 2701.
Alleen nodig bij montage op de standaard accessoire.
Maaiveld
Vereiste kabellengte
boven de grond
1800mm
Betonniveau
P27
P18
P14
P17
25-02-25
