94
1
3
2
KR-0-019
1
3
KR-0-021
12.5
Dispositif hydraulique d'amorçage
12.5.1 Consignes de sécurité générales
•
Déconnecter impérativement la prise
de force lors des travaux d'entretien,
de maintenance ou de réparations au
niveau de la presse à balles rondes.
Attendre que la machine soit immobi-
lisée.
•
Couper le moteur. Retirer la clé de
contact.
•
Prendre les mesures nécessaires
pour empêcher le tracteur et la presse
à balles rondes de partir intempes-
tivement en roue libre.
•
Seule une main d'œuvre spécialisée
formée est habilitée à effectuer les
travaux au niveau de l'installation
hydraulique.

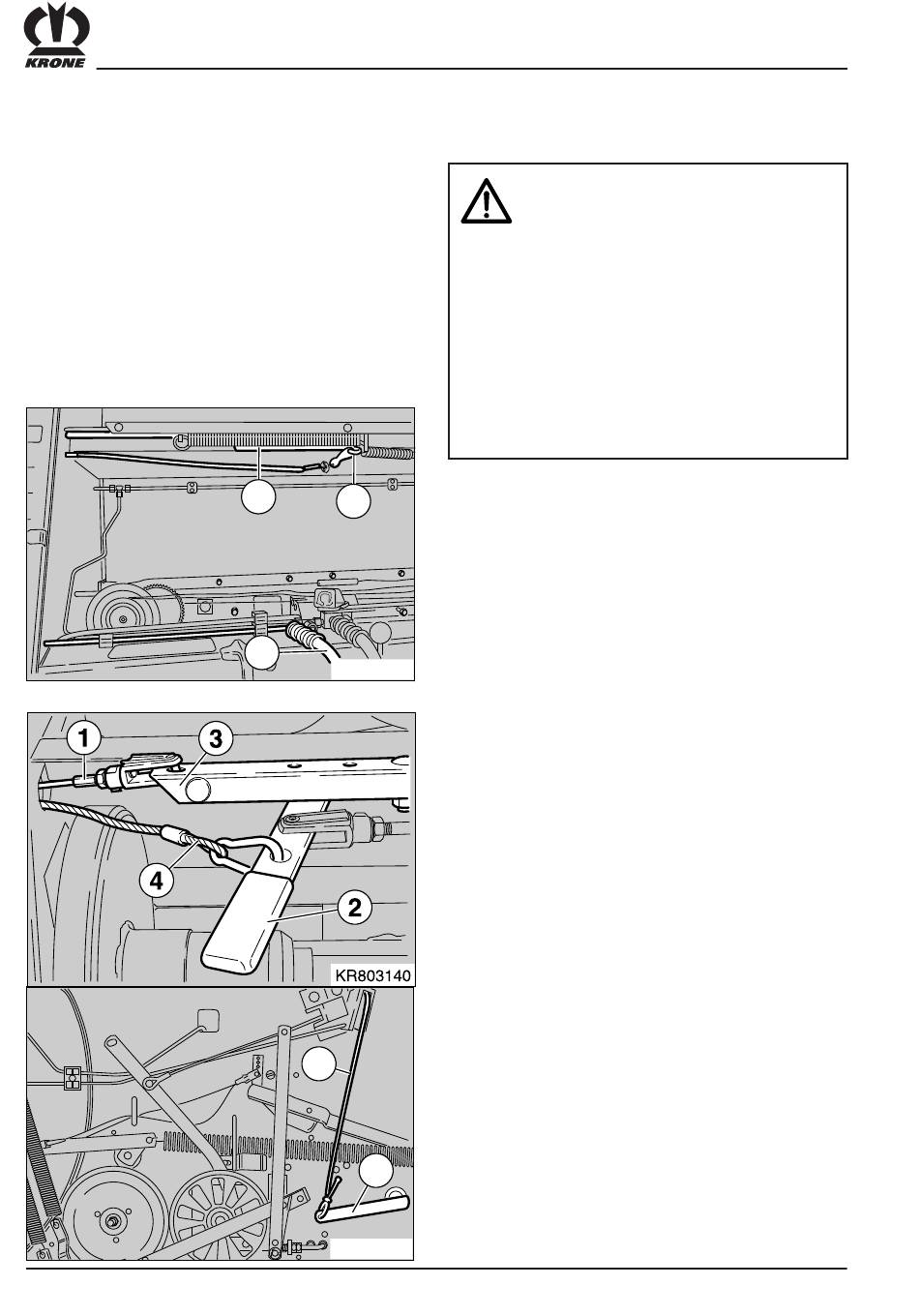

12.5.2 Le dispositif hydraulique
d'amorçage
Un dispositif hydraulique est à disposition pour
l'amorçage du procédé de liage en tant qu'accessoire
spécial pour les presses à balles rondes non équipées
d'un dispositif d'enrobage à filet. Le déclenchement du
procédé d'amorçage s'effectue par actionnement d'une
vanne de commande au niveau du tracteur. Un vérin
hydraulique (1) qui enclenche le procédé d'amorçage
est commandé au moyen d'un tuyau souple à haute
pression (2). La vanne de commande doit être action-
née jusqu'à ce que la ficelle de la balle ronde soit
détectée dans la chambre de pressage. Le câble
d'actionnement (câble en matière plastique) du
dispositif de liage à la ficelle est accroché au niveau de
la position «3».
Les presses à balles rondes avec dispositif de liage
à filet sont en principe fournies avec un dispositif
hydraulique d'amorçage.
Le câble en matière plastique (4) doit être fixé au
niveau du levier (2) au moyen d'un mousqueton afin
que le dispositif d'amorçage de la ficelle puisse être
actionné (retirer le câble en acier(1) et doit être fixé au
la boîte à ficelle (3)). Le levier (2) est commandé par le
vérin hydraulique qui actionne le dispositif d'amorçage
pour l'introduction de la ficelle au moyen du câble (4) et
du levier (5). Il en va de même pour le dispositif
d'enrobage à filet. Dans ce cas, le dispositif d'enrobage
à filet est amorcé au moyen du câble en acier (1) qui
est accroché à la place du câble en matière plastique.
