Sécurité du verrou du hayon

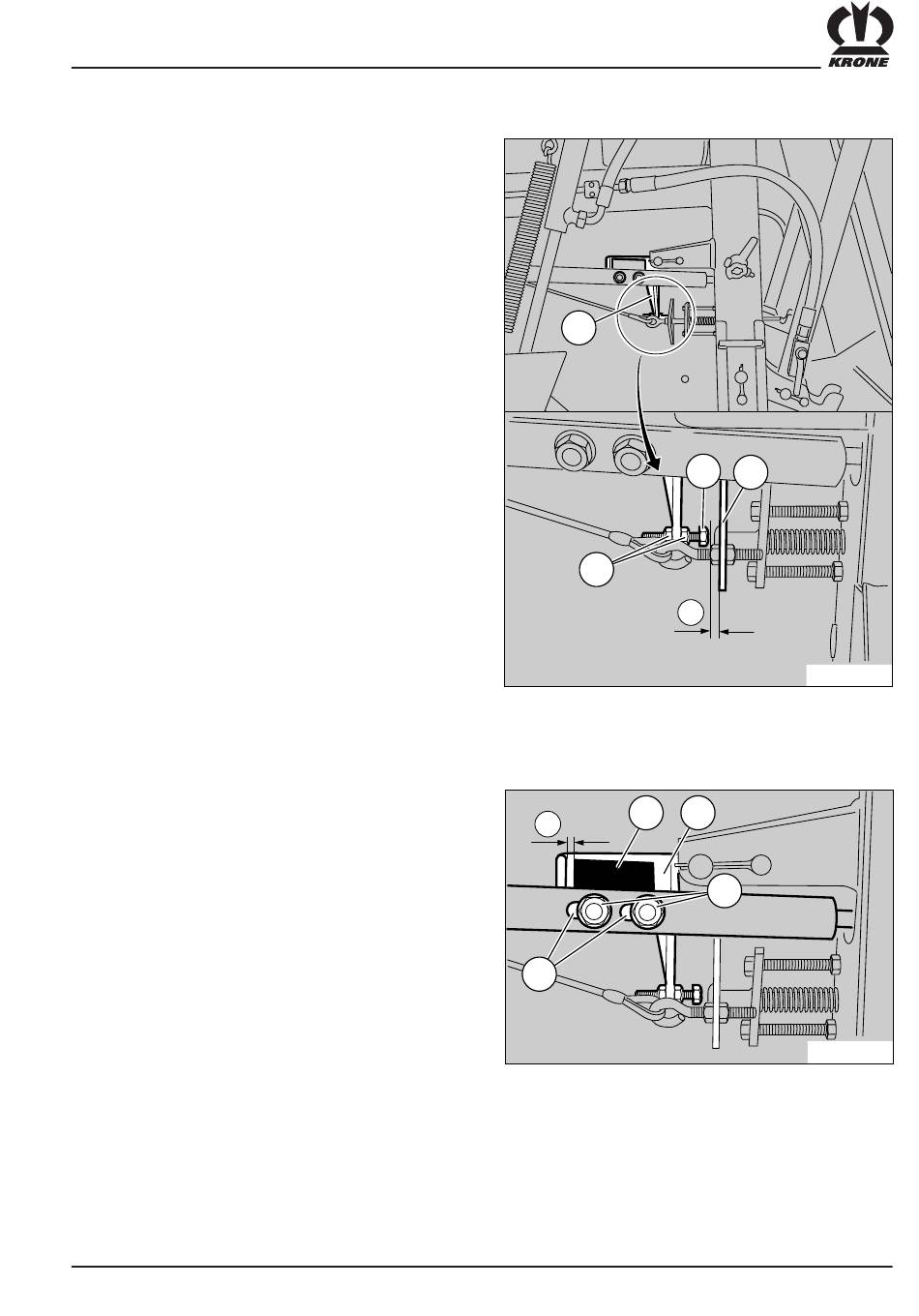

Il est nécessaire de contrôler le réglage de la sécurité du
verrou du hayon (1) pour le verrou du hayon afin de
garantir le verrouillage correct du hayon. La distance
séparant la vis de réglage (3) et la touche (4) doit être de
a = 2 - 5 mm lorsque le hayon est ouvert. Libérer les
contre-écrous (2) et tourner la vis de réglage pour
procéder au réglage. Resserrer les contre-écrous une
fois le réglage accompli.
Contrôler de la même façon la distance a séparant la
sécurité du verrou du hayon (2) et la butée (1). La
distance doit être de a = 2 - 5 mm. Le réglage s'effec-
tue par libération des écrous (3) et par déplacement de la
butée dans les trous oblongs (4). Resserrer les écrous
une fois le réglage accompli.
1
3
2
a
1
2
a
4
4
KR-0-101
3
KR-0-102
