3
3
2
1
84
1
2
4
KR-0-033
4
KR-0-032
12.3
Presse à balles rondes avec
ramasseur large

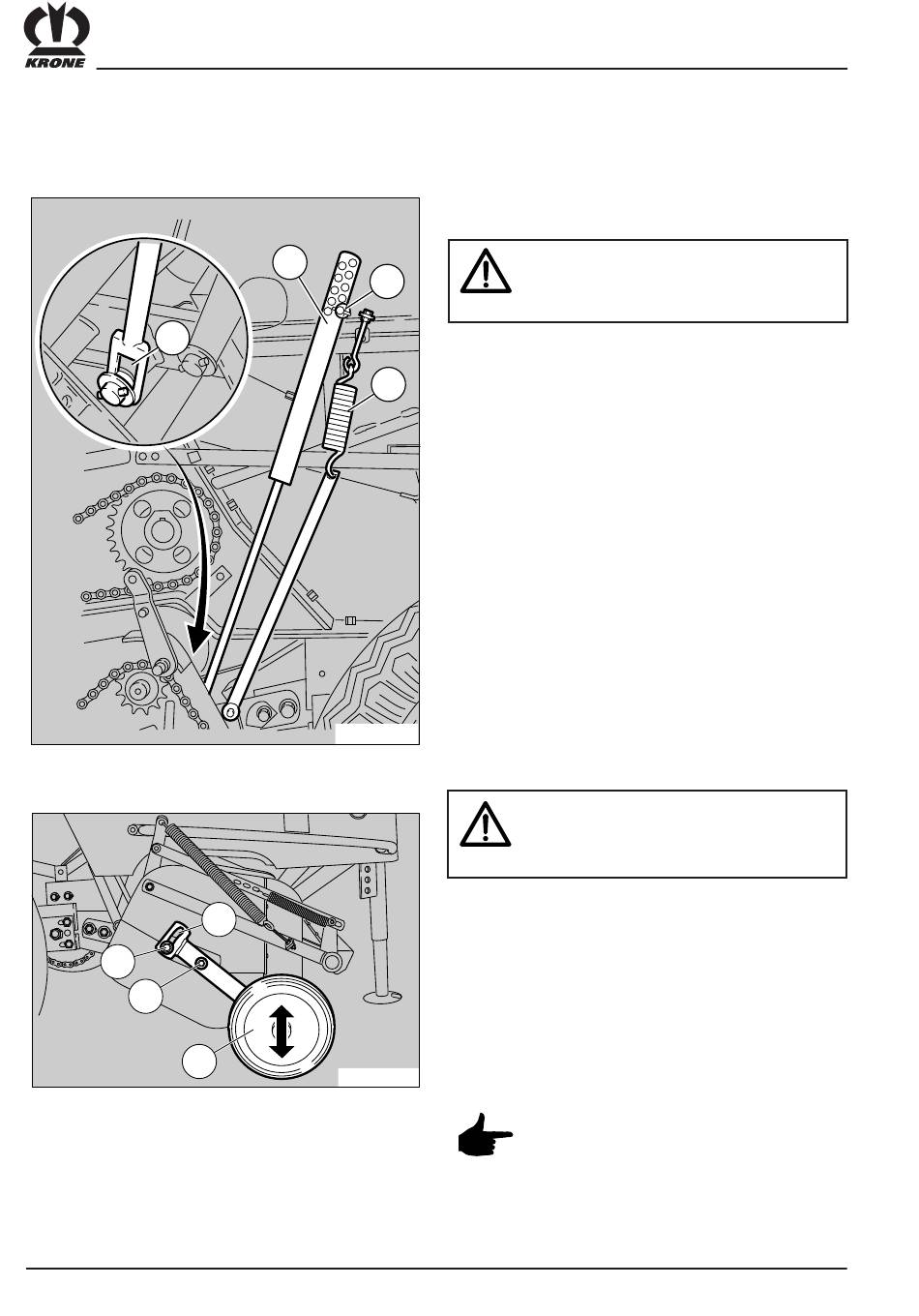

12.3.1 Réglage de la hauteur de travail
(limitation de profondeur) au
niveau du ramasseur
Risque d'écrasement lors du réglage de
la hauteur de travail du ramasseur.
Bloquer le ramasseur afin d'éviter qu'il
ne s'abaisse intempestivement.
Ouvrir les revêtements latéraux avant pour régler la
hauteur de travail du ramasseur. Le réglage s'effectue
sur les côtés gauche et droit de la machine au moyen
de tiges perforées (1) qui sont reliées aux vérins
hydrauliques destinés au relevage du ramasseur.
Relever le ramasseur ; retirer la goupille articulée (2) et
déplacer les tiges perforées pour procéder au réglage
en hauteur du ramasseur. Un trou oblong (3) se trouve
au niveau de la fixation inférieure du vérin hydraulique
du ramasseur. Le ramasseur peut être dévié vers le
haut sous l'effet des irrégularités du sol. Le réglage de
la tige perforée doit être identique sur les deux côtés.
La distance entre les dents et le sol devrait être d'env.
20 - 30 mm selon le réglage de base. Le réglage des
ressorts de compensation (4) doit aussi être identique
sur les deux côtés.
12.3.2 Réglage des roues de jauge
Risque d'écrasement lors du réglage des
roues de jauge. Bloquer le ramasseur
afin d'éviter qu'il ne s'abaisse intempes-
tivement.
Régler les roues de jauge (1) sur les côtés gauche et
droit du ramasseur de telle sorte qu'elles touchent juste
le sol pour la hauteur de travail du ramasseur préselec-
tionnée. Libérer les vis (2) et (3) à cet effet et régler la
hauteur de la roue de jauge dans le trou oblong (4).
Resserrer les vis. Il peut être nécessaire que le
ramasseur ne roule que sur les roues de jauge et ne
soit plus accroché aux chaînes de limitation de
profondeur dans le cas d'un matériau à presser
extrêment plat à la surface du sol afin d'améliorer
l'adaptation au sol.
Il peut arriver que le ramasseur ne
ramasse pas de façon optimale même
dans la position de travail basse si le
matériau à presser est court et sec. Dans
ce cas, il faut incliner la presse à balles
rondes vers l'avant par réglage du timon
(voir chapitre «Préparation de la presse à
balles rondes»).
