1
2
1
86

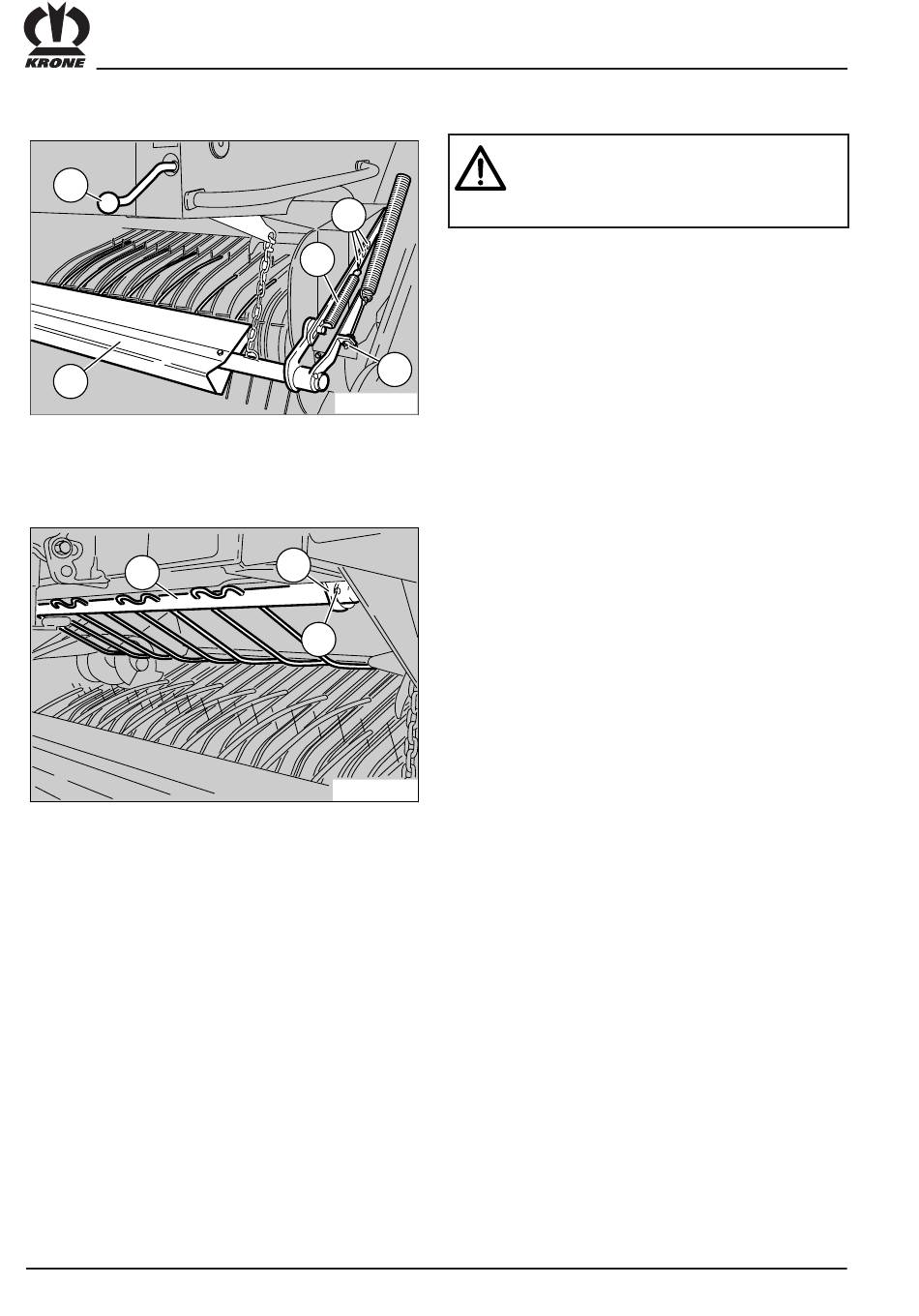

12.3.5. Réglage en hauteur de la chicane
5
4
Le réglage en hauteur de la chicane (2) s'effectue au
moyen de la manivelle (1) située sur le côté avant
gauche de la machine. Le serre-flan est relevé ou
abaissé au moyen d 'une chaîne. La réaction sur les
appuis de la chicane complète est réglée au niveau de
la vis de réglage (3) (côtés gauche et droit) en fonction
3
du matériau à presser. Le ressort de traction (4) exerce
un appui sur les dents de la chicane. Un réglage
KR-0-036
s'effectue au niveau des trous, position «5».
12.3.6. Serre-flan
Un serre-flan (1) supplémentaire est monté au niveau du
ramasseur. Il se trouve à l'état détaché sur le ramas-
seur. Le serre-flan peut être facilement démonté après
2
retrait de la goupille articulée (3).
L'utilisation est décrite dans le chapitre «Procédure de
travail».
3
KR-0-105
Risque d'écrasement lors du réglage en
hauteur de la chicane. Bloquer le ramas-
seur afin d'éviter qu'il ne s'abaisse
intempestivement.
