2
1
3
1
5
2
42
3
KR-0-150
4
2
KR-0-110
3
1
KR-0-063

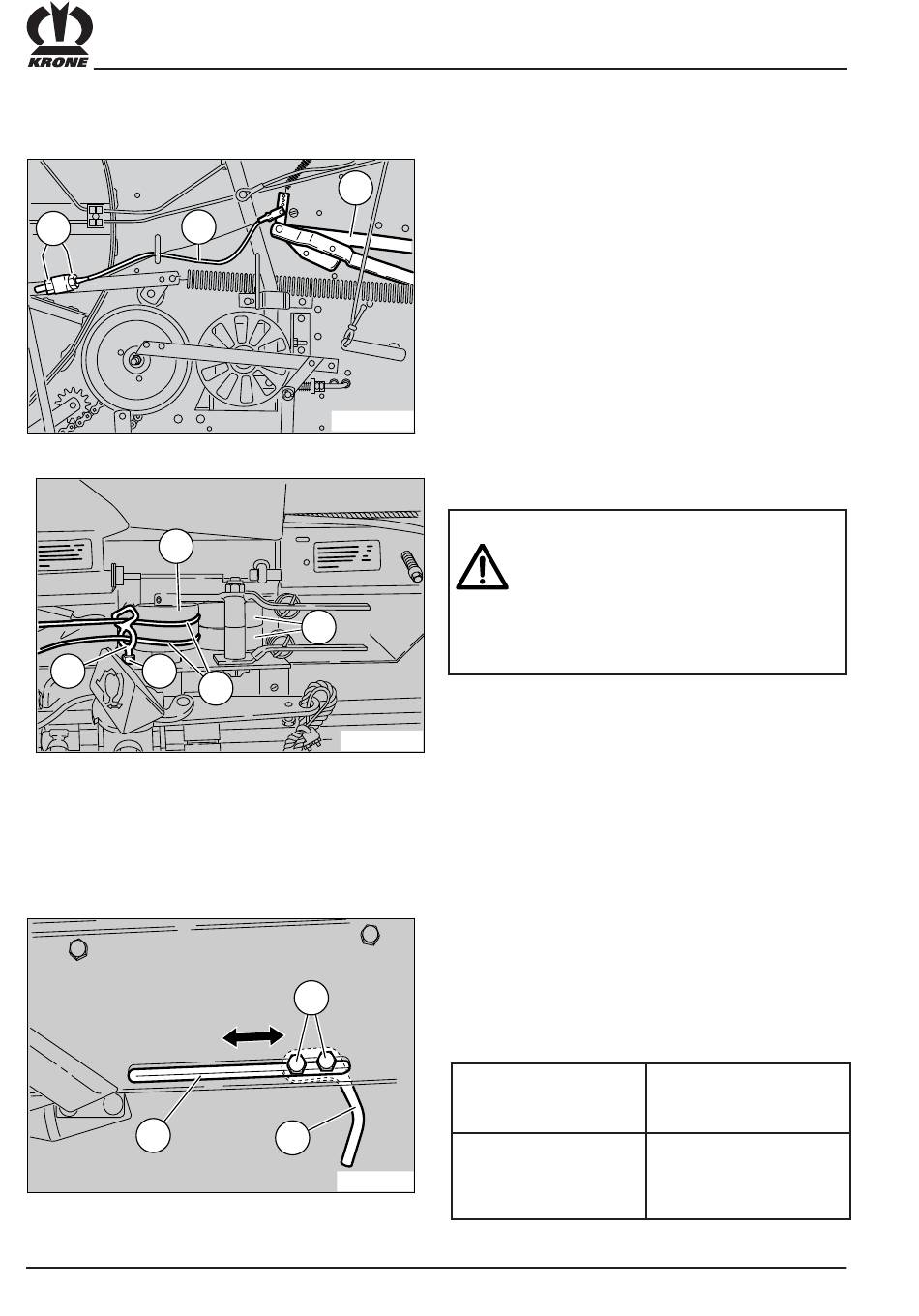

5.5.1 Réglage du câble pour indication
«Chambre de pressage fermée et
verrouillée»
Le câble (2) permet d'indiquer sur l'indication de la
pression de pressage si le hayon est correctement
verrouillé. Lorsque le verrou de fermeture se trouve dans
la position la plus basse, mais le hayon arrière est
toujours fermé, l'indicateur (3) de la pression de pres-
sage doit se trouver au niveau du chiffre «3». Libérer les
écrous (1) et les tourner jusqu'à ce que l'indicateur de la
pression de pressage se trouve à la hauteur du chiffre
«3» pour procéder au réglage. Resserrer les écrous l'un
contre l'autre.
5.6
Guidage du dispositif de liage à
deux ficelles
L'actionnement involontaire du
dispositif d'amorçage doit être exclu.
Ceci s'applique en particulier aux
presses à balles rondes équipées d'un
confort de direction. Lire les sections
correspondantes du chapitre Acces-
soires spéciaux : «Confort de direction
électronique».
Guidage de la ficelle
Libérer les contre-écrous (5). Régler la hauteur de la vis
à double libération (1) de telle sorte que la ficelle (2)
passe exactement à mi-distance entre le galet d'amor-
çage (3) et le rouleau de pression respectif (4). Régler
ensuite la vis à œillet transversalement jusqu'à ce que la
ficelle se trouve sur les deux côtés des œillets.
Resserrer les contre-écrous.
Limiteurs de course
Les limiteurs de course (1) situées sur les côtés gauche
et droit du guidage du dispositif de liage à deux ficelles
peuvent être réglés dans les trous oblongs (2) afin de
pouvoir régler la largeur d'enroulement de la balle ronde.
Libérer les vis (3) à cet effet et déplacer le limiteur de
course dans le trou oblong. Resserrer les vis une fois le
réglage accompli.
Longueur du
matériau à presser
longue
moyenne
courte
Position des limiteurs
de course l'un par
rapport à l'autre
large
moyenne
étroite
