1
1
2
3
1
4
36
2
KR-0-022
7
6
4
5
KR-0-023
2
3
KR-0-113

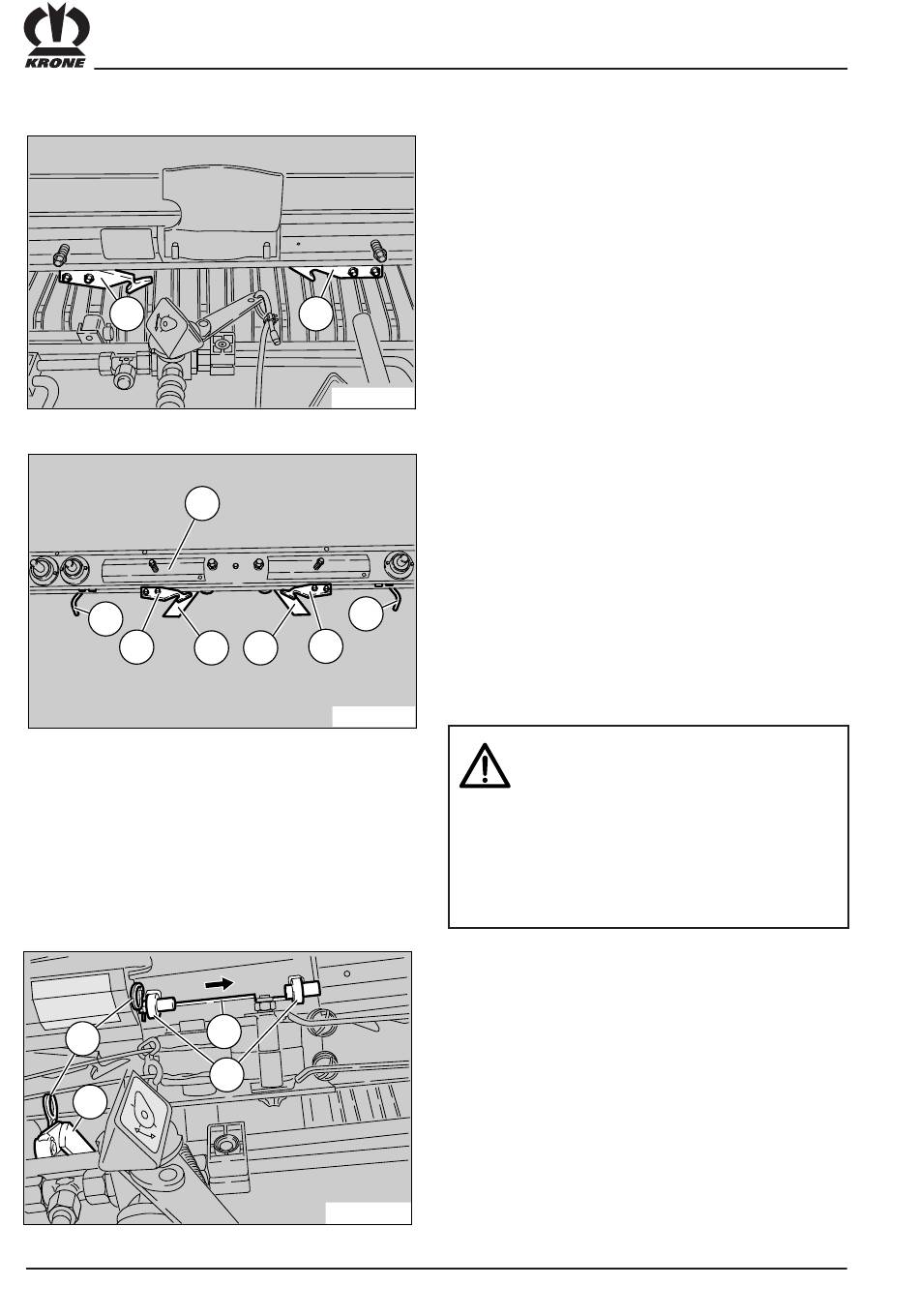

La ficelle est guidée à travers les guidages de la ficelle
droit (1) et gauche (2) du centre vers l'extérieur et vice-
versa au cours du procédé de liage. La ficelle est
coupée à la position finale ou initiale. La figure ci-contre
représente les guidages de la ficelle lorsque le dispositif
d'amorçage est démonté.
Les limiteurs de course droit (2) et gauche (7)
permettant de régler la largeur de l'enroulement au
niveau de la balle ronde se trouvent sur le guidage du
dispositif de liage à deux ficelles et du dispositif de
coupe qui sont représentés à l'état démonté. La ficelle
est guidée par le guidage de la ficelle (3,6) vers les
couteaux (4,5) puis coupées.
4.2.3 Démontage du dispositif
d'amorçage
•
Le démontage du dispositif
d'amorçage ne doit être effectué que
lorsque la prise de force est décon-
nectée et que la machine est
immobilisée.
•
Couper le moteur. Retirer la clé de
contact.
•
Prendre les mesures nécessaires
pour empêcher le tracteur et la
presse à balles rondes de partie en
roue libre.
Si la presse à balles rondes équipée du liage à la ficelle
et du dispositif d'enrobage à filet est utilisée pendant
une durée prolongée uniquement avec le dispositif
d'enrobage à filet, il est possible de démonter
l'amorceur du dispositif de liage à deux ficelles et de le
placer derrière les revêtements latéraux arrière au
niveau des côtés gauche (KR 160) ou droit (KR-130) de
la presse à balles rondes. Retirer trois fiches à ressort
(1) pour le démontage. (La fiche à ressort inférieure
située au niveau du levier (4) n'est pas visible.) Enlever
le levier et le déposer dans la boîte à ficelle. Pousser le
dispositif d'amorçage (2) dans le sens de la flèche hors
du support (3) et le retirer. Réinsérer la fiche à ressort.
Suivre le processus inverse lors du montage du
dispositif d'amorçage comme lors du démontage.
