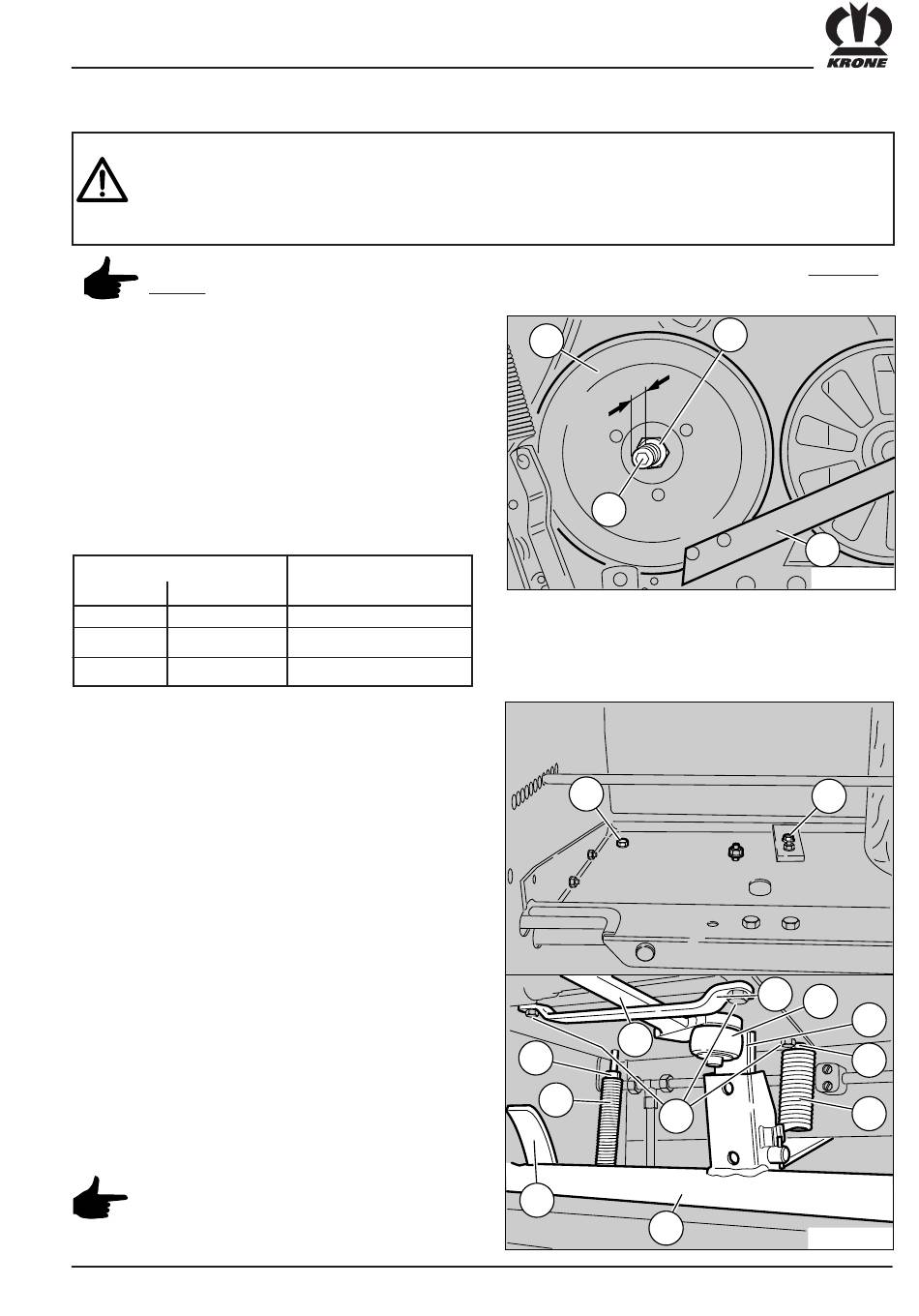

12.4.5 Sélectionner le nombre d'enroulements de la balle
•
Déconnecter impérativement la prise de force lors des travaux d'entretien, de maintenance ou de
réparation au niveau de la presse à balles rondes. Attendre que la machine soit immobilisée.
•
Couper le moteur. Retirer la clé de contact.
•
Prendre les mesures nécessaires pour empêcher le tracteur et la presse à balles rondes de
partir intempestivement en roue libre.
La vis de réglage utilisée pour régler le nombre d'enroulements de la balle est une vis à filetage
gauche !
Le réglage du nombre d'enroulements de la balle
s'effectue sur le côté droit de la machine au niveau du
filetage (4) sur l'axe de la roue de friction (1). La barre à
ressort (3) doit se trouver dans la position inférieure
pour le réglage. Introduire la clé mâle coudée pour vis à
six pans creux dans la vis de réglage (4) et libérer le
contre-écrou (2) (attention, filetage gauche). La vis de
réglage peut être serrée ou desserrée au moyen de la
clé mâle coudée pour vis à six pans creux pour le
réglage. Plus elle est desserrée, plus la balle ronde est
enroulée à des intervalles réduits. Resserrer solidement
le contre-écrou après le réglage.
Distance «d» [mm]
KR 130
KR 160
12
15
30
24
36
45
12.4.6 Réglage du frein de filet
Si le matériau d'enrobage n'est pas coupé proprement, le
réglage du frein doit être contrôlé et corrigé si néces-saire.
Le ressort du frein principal (9) est entièrement libéré lors
du procédé d'amorçage. Le frein (11) est actionné
uniquement par le ressort du frein de marche à vide (12)
dans ce cas. Le ressort du frein de marche à vide doit être
réglé de telle sorte que le matériau d'enrobage soit introduit
correctement mais soit cependant encore maintenu tendu.
Le réglage du ressort du frein principal doit être effectué de
telle sorte que le matériau d'enrobage soit coupé
proprement et que le rouleau du matériau d'enrobage
puisse être tourné à la main uniquement avec difficulté.
Libérer respectivement les contre-écrous (8) et (13) et
effectuer la correction au niveau des vis de réglage (1) et
(2). Resserrer les contre-écrous après le réglage.
Positionner le levier manuel (4) au centre du guidage (5)
pour régler l'instant de libération du ressort du frein principal.
Le rouleau (6) doit se trouver dans cette position au niveau
du levier coudé (7) qui est relié au frein par l'intermédiaire
de l'axe (10). Libérer les écrous (3) et déplacer la plaque
dans les trous oblongs. Resserrer l'écrou.
Le réglage du frein de filet dépend de la
qualité du filet qui est utilisé pour
l'enrubannage des balles. Le frein de filet
est réglé à l'usine pour un filet facile à
couper.
Nombre
d'enroulements
1
2
3
1
a
4
1
4
13
12
3
11
10
2
3
KR-0-116
2
5
6
7
8
9
KR-0-118
91
