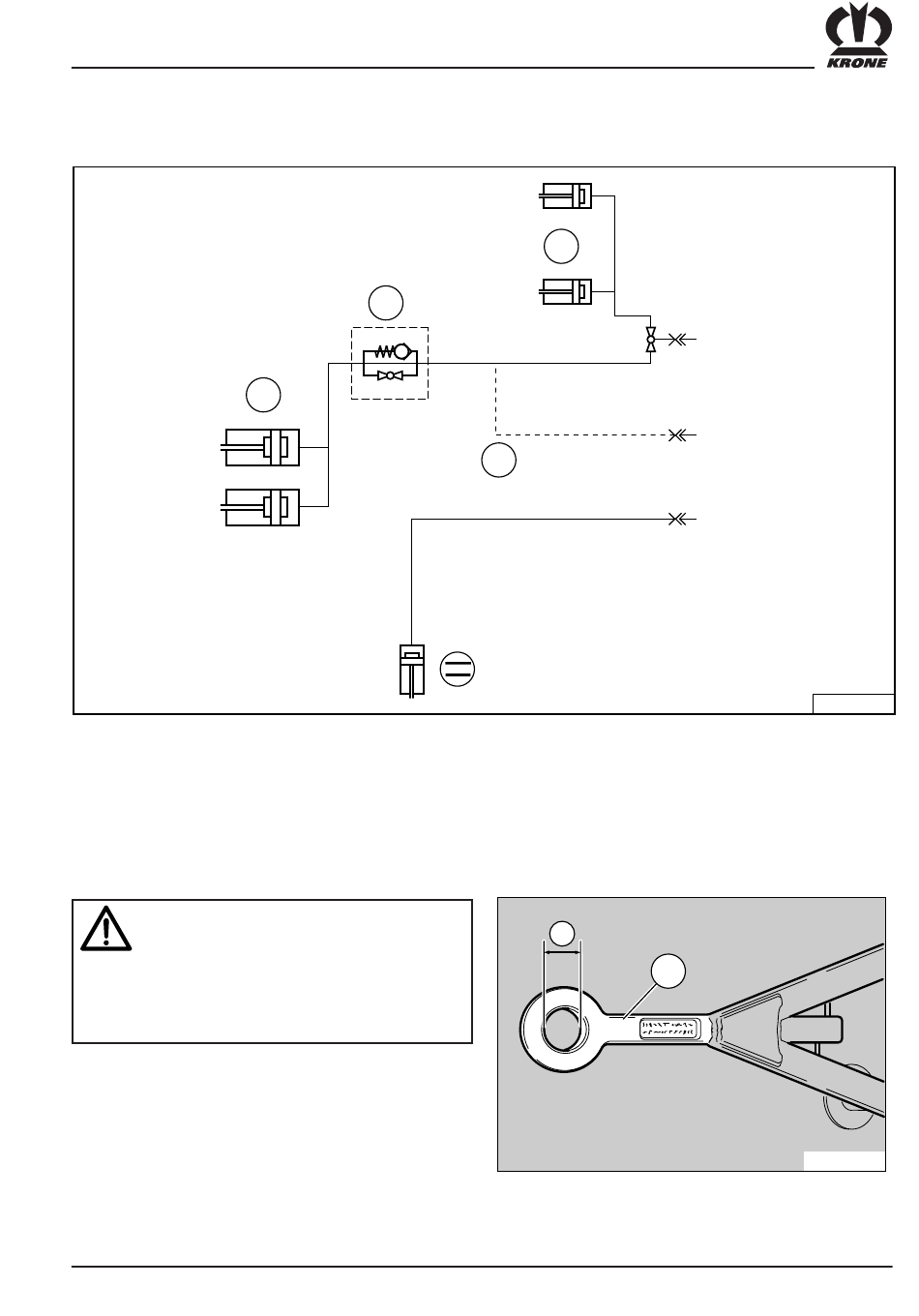

7.7.3 Schéma des connexions hydrauliques de la presse à balles rondes avec dispositif
hydraulique d'amorçage
I
=
Vérin hydraulique Ramasseur
II
=
Robinet d'arrêt Hayon
7.8
Anneaux d'attelage au niveau du
timon
Si la limite d'usure de la douille située
dans l'anneau d'attelage est atteinte, elle
doit être changée. Seule une main
d'œuvre spécialisée formée est habilitée
à effectuer les travaux au niveau du
timon, en particulier les travaux de
soudure.
La limite d'usure de la douille située dans les anneaux
d'attelage (1) est de a = 43 mm. Si cette valeur est
dépassée, la douille doit être changée. Nettoyer la douille
et l'anneau d'attelage quotidiennement et les enduire de
graisse afin de minimiser l'usure.
I I
I I I
I
V
I V
III
=
Vérin hydraulique Hayon
IV
=
Vérin hydraulique Dispositif hydraulique
d'amorçage (équipement spécial)
V
=
Flexible de connexion supplémentaire
(équipement spécial)
a
KR-0-061
1
KR-0-104
57
