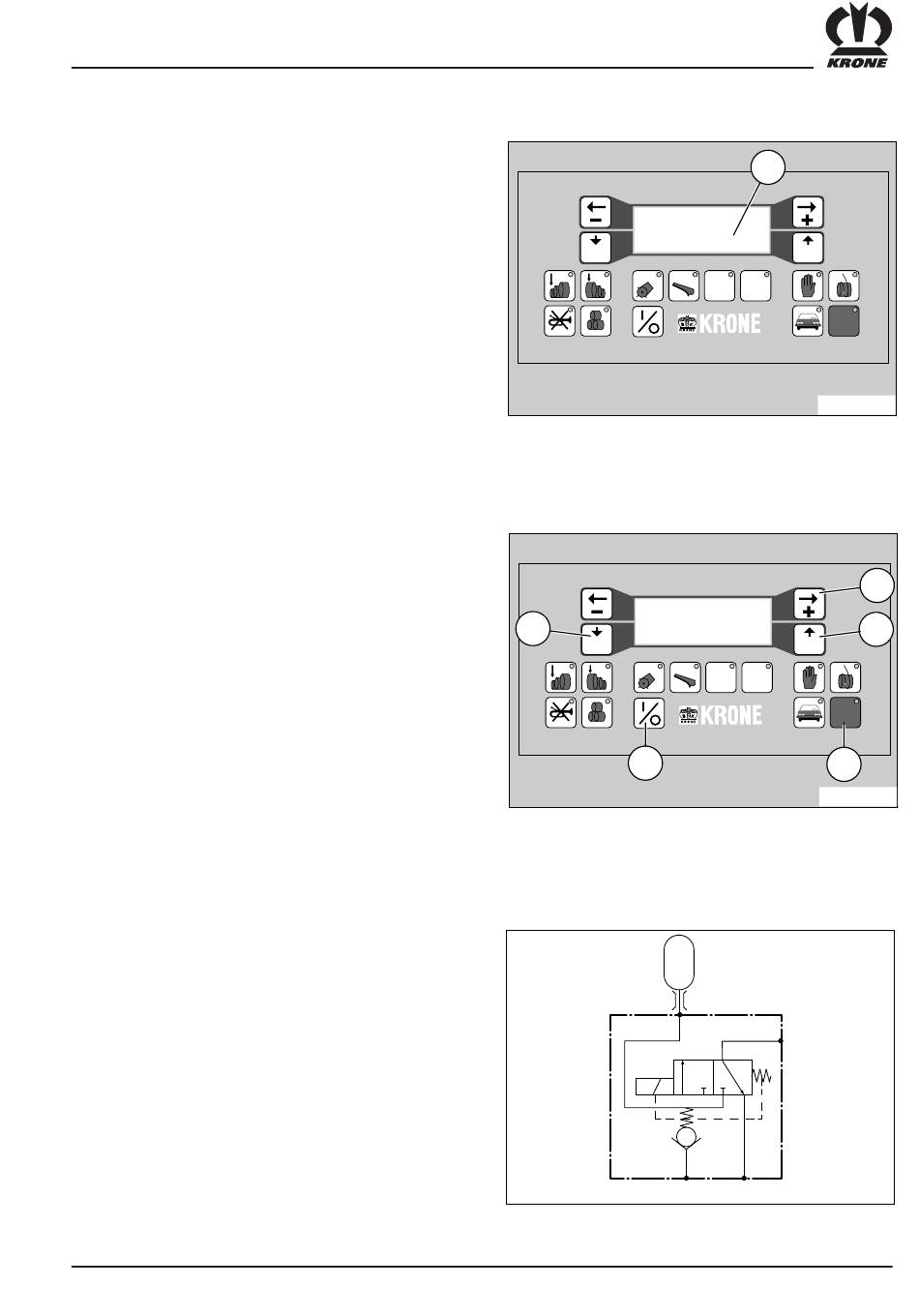

Capteur d'enroulement
La rotation du dispositif d'enrobage permet de contrôler
le fonctionnement du capteur d'enroulement. L'indication
(1) doit passer 8 fois de 0 à 1 et vice-versa sur l'écran au
cours d'une rotation au niveau de la roue de couplage du
dispositif d'enroulement.
12.2.9.3 Réglage de la langue au niveau de l'appareil de commande et d'indication
Déconnecter l'appareil de commande et d'indication au
niveau de la touche (4). Reconnecter l'appareil lorsque
la touche STOP (3) est enfoncée. Maintenir la touche
STOP enfoncée jusqu'à ce que l'indication TEST DU
CAPTEUR apparaisse sur l'écran. Commuter sur
REGLAGE DE LA LANGUE au moyen de la touche (1).
La langue réglée et la langue souhaitée sont mention-
nées sur l'écran. La langue souhaitée est sélectionnée
par activation de la touche Prog (5). Le nouveau
réglage de la langue est mémorisé par appui sur la
touche Quit (2). Déconnecter l'appareil de commande
et d'indication. Les indications apparaissent à l'écran
dans la nouvelle langue sélectionnée à la reconnexion.
12.2.10 Schéma des connexions électriques du confort de direction
A = Connexion pour dispositif hydraulique d'amorçage
P = Alimentation
S = Accumulateur hydraulique
T = Reflux hors pression
- - - SENSORENTEST - - -
GARNSENSOR . . . . 1
WICKELSENSOR . . . 1
- = ZURÜCK . . . WEITER = +
Prog
1
2
5
6
3
4
SPRACHEINSTELLUNG
IST
DEUTSCH
5
SOLL
ENGLISCH
OK ? JA DRÜCKEN QUIT:
Prog
1
2
5
6
3
4
4
S
12 V=
P
1
Quit
7
8
9
0
STOP
#
KR-0-097
1
2
Quit
7
8
9
0
STOP
#
3
KR-0-098
A
T
KR-0-049
81
