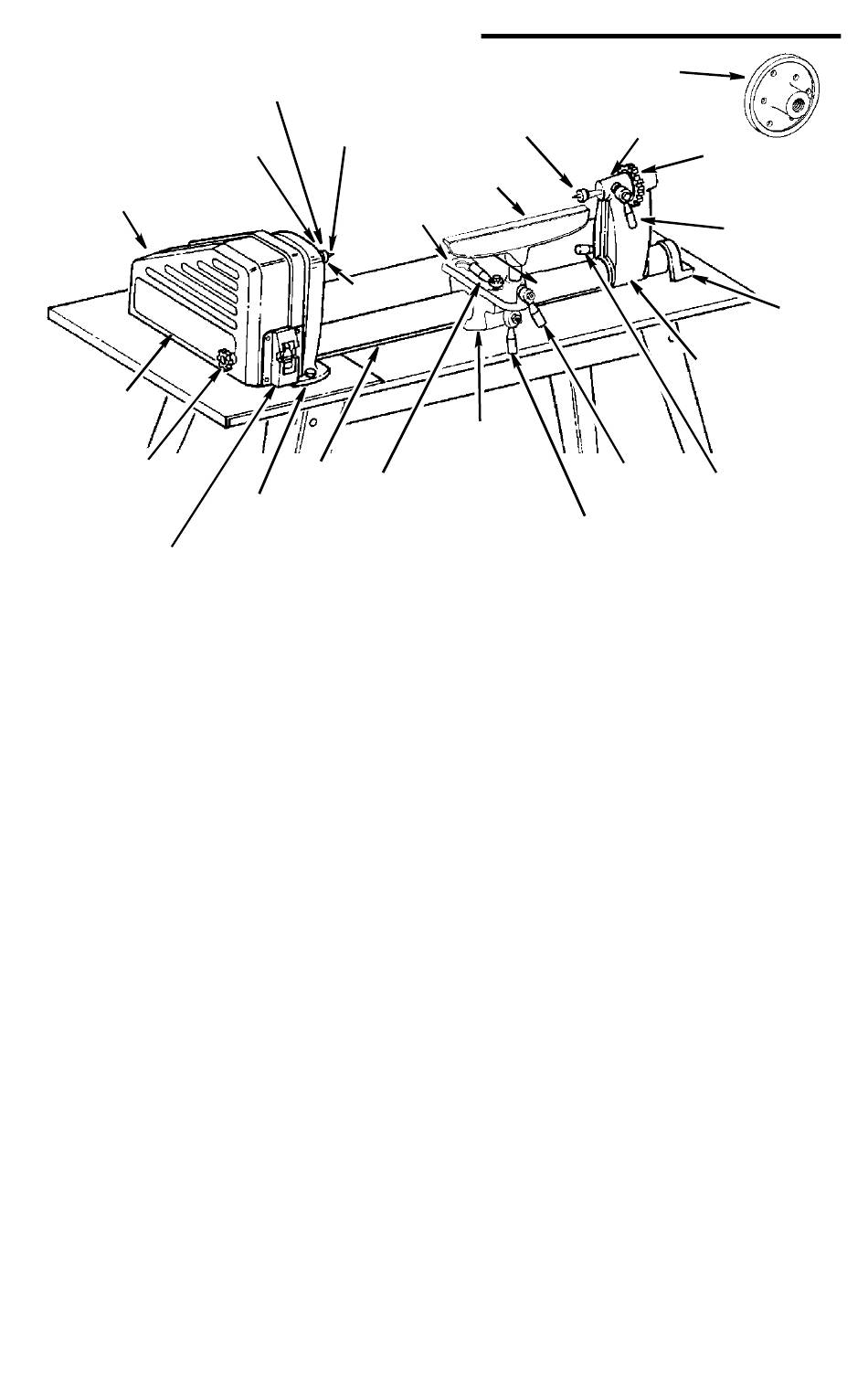

Apprenez à connaître votre tour à bois
3
« Méplats » de broche
2
Doigt de repérage
Dispositif de protection
de la courroie
13
Tableau
des vitesses
1
Poignée du dispositif
de protection de
la courroie
10
Interrupteur de marche/arrêt
1. La poignée du dispositif de protection de
la courroie : Verrouille la partie du dispo-
sitif de protection montée sur des charniè-
res lors du fonctionnement de l'outil.
2. Le doigt de repérage : S'engage dans la
poulie d'entraînement afin d'aider à calcu-
ler l'espacement de cannelures ou bien afin
de diviser une pièce à tourner en l'air en
parties égales. À ne pas utiliser lors du
retrait des plateaux de montage.
3. « Méplats » de broche : Placez une clé
sur ces « méplats » afin de retirer le pla-
teau de montage ou les disques de pon-
çage.
4. Le verrou de la bride de fixation du sup-
port d'outil : Sert à fixer la bride de fixa-
tion du support d'outil sur le banc du tour.
5. Le verrou du support d'outil : Sert à fixer
le support d'outil sur la base du support
d'outil.
6. Le verrou de la base du support d'outil :
Sert à fixer la base du support d'outil sur le
banc du tour.
11
Griffe
Base du support
d'outil
Broche
Banc
6
Verrou de la base
Poupée fixe
du support d'outil
14
Plateau de montage
11
Contre-pointe
à soucoupe
Support d'outil
Bride de fixation
du support d'outil
4
Verrou de la bride
de fixation du support d'outil
7. Le volant de manœuvre : Permet de
régler le fourreau de la poupée mobile.
8. Le verrou du fourreau de la poupée
mobile : Il sert à fixer le fourreau dans la
poupée mobile.
9. Le verrou de la poupée mobile : Sert à
fixer la poupée mobile sur le banc.
10. L'interrupteur de marche/arrêt.
11. La griffe et la contre-pointe à soucoupe :
Servent au tournage entre pointes et doi-
vent toujours être alignées.
12. La poupée mobile : Soutient la pièce à
travailler lors du tournage entre pointes.
13. Le tableau des vitesses : Indique les
vitesses recommandées en fonction de la
taille des pièces à travailler.
14. Plateau de montage : La pièce à travailler
est assujettie au plateau de montage, puis
elle est vissée sur la broche. Le plateau
peut être utilisé pour tourner des bols, des
assiettes ou d'autres objets.
22
Fourreau de la
poupée mobile
7
Volant de
manœuvre
8
Verrou du
fourreau de la
poupée mobile
12
Poupée
mobile
5
Verrou du
9
Verrou de la
support d'outil
poupée mobile
Pied
