Assemblage (suite)
Montage de la poupée fixe

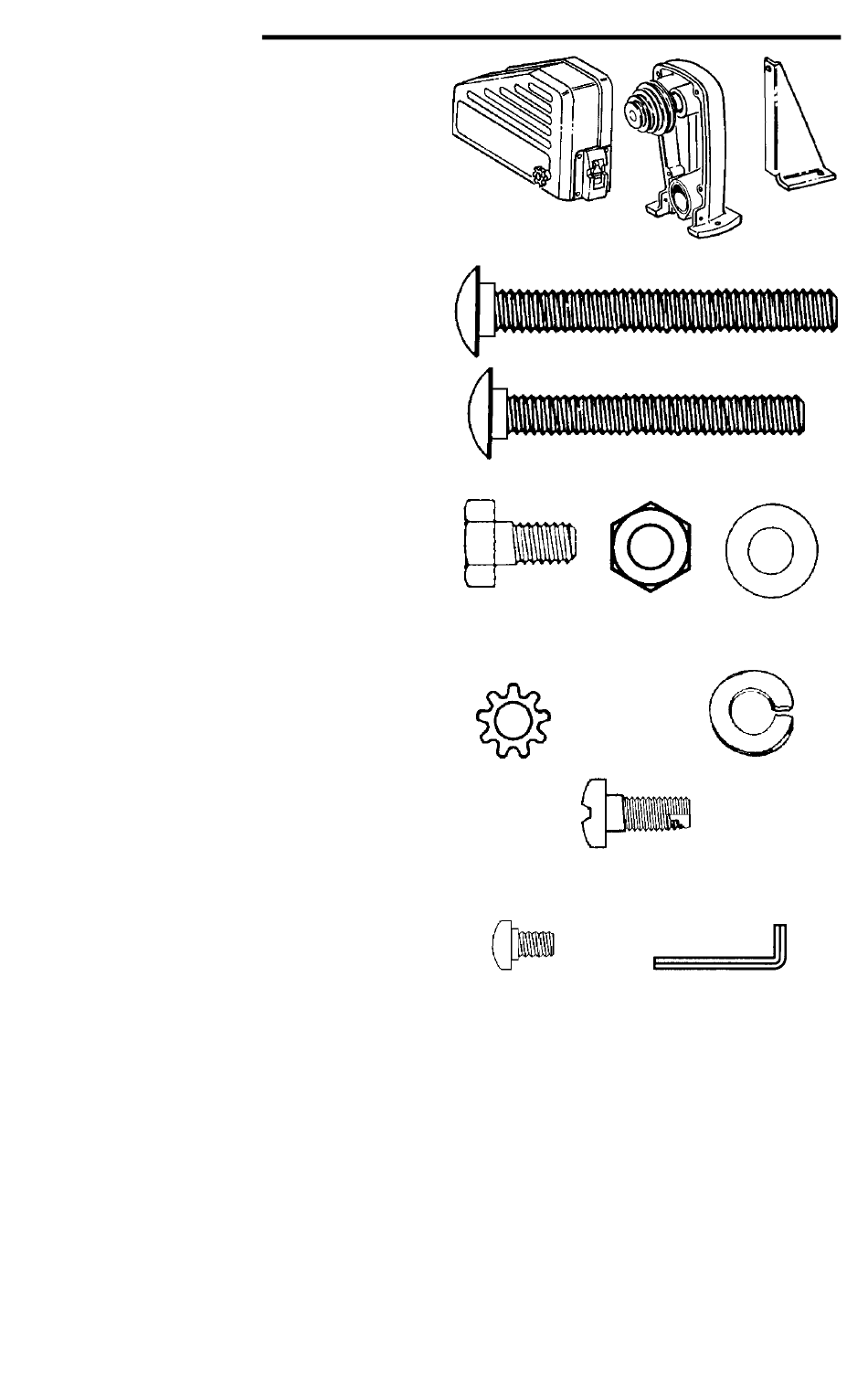

1. Localisez les éléments suivants :
1 Ensemble de dispositif de protection
de la courroie
1 Ensemble de poupée fixe
1 Plaquette de support
2. Localisez les éléments suivants dans
le sac de pièces détachées :
2 Boulons bruts à tête bombée
et collet carré M6 x 1,0-65
1 Boulon brut à tête bombée
et collet carré M6 x 1,0-45
1 Vis à tête à six pans M6 x 1,0-12
4 Écrous à tête à six pans M6 x 1,0
4 Rondelles plates 6,5 x 19 x 1,6
4 Rondelles de sécurité de 6 mm
4 Vis à tête cylindrique bombée
M5 x 0,8-12
4 Rondelles de sécurité de 5 mm
3 Vis M4 X 0,7-6
1 Clé à six pans en forme de « L » de 4 mm
3. Retirez la poulie de la poupée fixe en utili-
sant la clé à six pans en forme de « L » de
4 mm.
4. Localisez quatre vis autotaraudeuses à tête
cylindrique et quatre rondelles de sécurité
parmi les pièces détachées. Attachez le dis-
positif de protection de la courroie à
l'ensemble de poupée fixe à l'aide de ces vis
et de ces rondelles de sécurité. Les flèches
sur l'illustration indiquent l'emplacement
des vis.
5. Localisez les deux orifices sur la partie gau-
che du dessus de table marqués d'un E (sui-
vant la page 12). Positionnez l'ensemble de
poupée fixe de façon à ce que les orifices de
montage soient alignés avec les orifices de
la planche de table. Placez un boulon brut à
tête bombée et collet carré M6 x 1,0-65 à
travers ces orifices. Assujettissez en place à
l'aide d'une rondelle, d'une rondelle de
sécurité et d'un écrou.
Ensemble de dispositif
de protection de la courroie
Boulon brut à tête bombée et
collet carré M6 x 1,0-65
Boulon brut à tête bombée et
collet carré M6 x 1,0-45
Vis à tête
à six pans
M6 x 1,0-12
Rondelle
de sécurité
de 5 mm
Vis à tête cylindrique
bombée M5 x 0,8-12
Vis M4 x 0,7-6
14
Plaquette
de support
Ensemble de poupée fixe
Écrou à
Rondelle plate
six pans
6,5 x 19 x 1,6
M6 x 1,0
Rondelle
de sécurité
de 5 mm
Clé à six pans en forme
de « L » de 4 mm
