Montage de la partie droite du dessus
de table

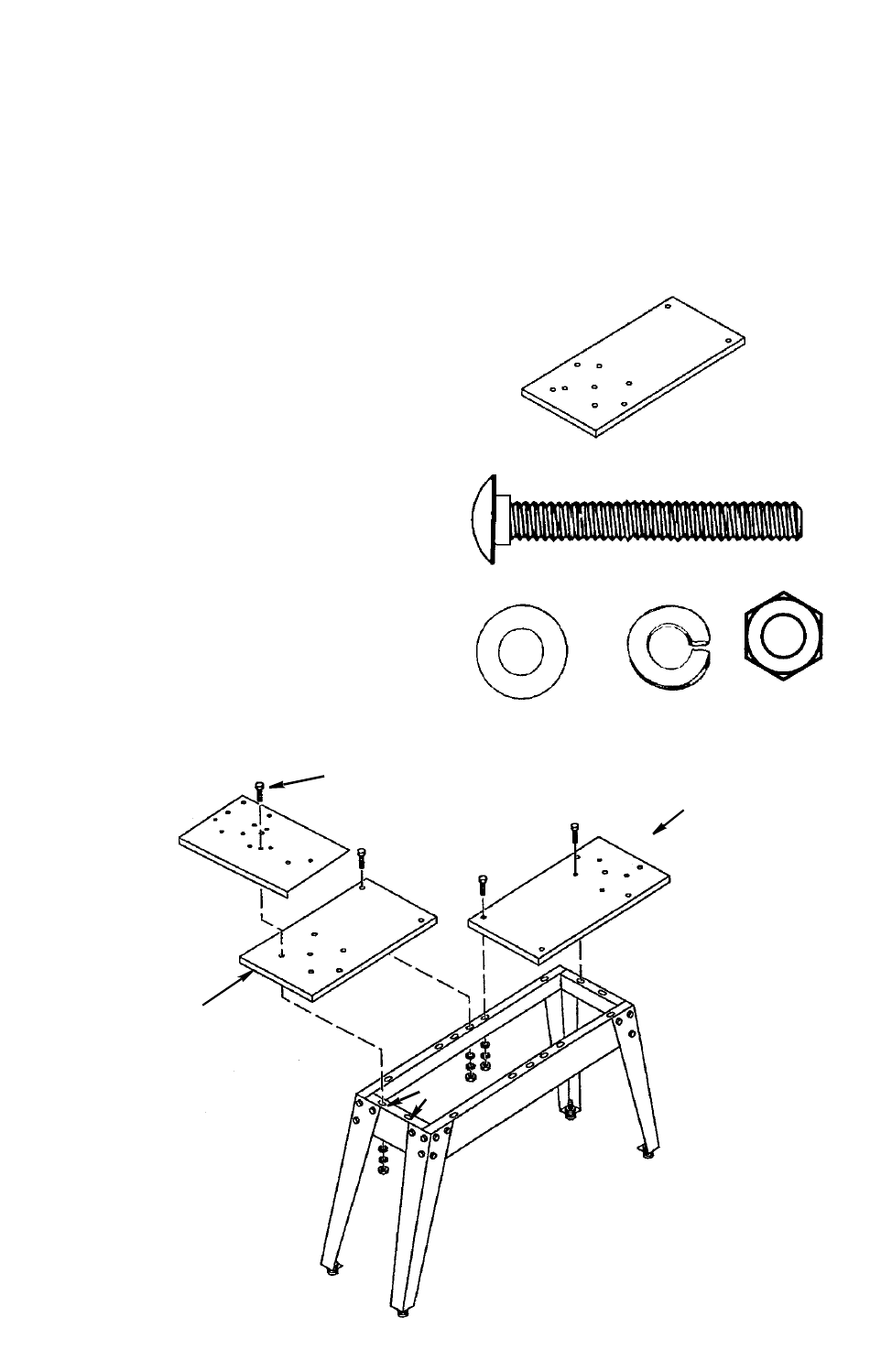

1. Localisez les éléments suivants :
1 Dessus de table (panneau de particules)
2. Localisez les éléments suivants dans le sac
de pièces détachées :
4 Boulons bruts à tête bombée et collet carré
M6 x 1,0-45
4 Écrous à tête à six pans M6 x 1,0
4 Rondelles plates 6,5 x 19 x 1,6
4 Rondelles de sécurité de 6 mm
3. Le côté droit se monte de façon similaire au
côté gauche mis à part le fait qu'il n'y ait pas
de plaque de support en acier.
4. Placez les boulons bruts à tête bombée et
collet carré à travers les orifices B et D qui
ont été pratiqués sur le dessus de table de la
façon illustrée. Alignez la partie droite du
dessus de table avec la partie gauche, de
façon à ce que les deux moitiés se joignent
bout à bout. Assujettissez en place à l'aide
d'une rondelle, d'une rondelle de sécurité et
d'un écrou.
5. Serrez fortement tous les écrous et boulons.
6. Réglez les pattes de nivellement de la
manière suivante :
a. Installez le jeu de pieds de table à l'empla-
cement désiré.
Partie gauche
du dessus de table
Plaque de montage du moteur
C
C
A
C
C
b. Desserrez l'écrou inférieur à l'aide d'une
clé de 14 mm.
c. Desserrez l'écrou supérieur à la main.
d. Élevez ou abaissez la patte de nivellement
en réglant l'écrou inférieur à l'aide d'une
clé de 14 mm.
e. Serrez l'écrou supérieur manuellement
sur la partie intérieure du pied.
f. Serrez les quatre écrous inférieurs à l'aide
d'une clé de 14 mm.
Dessus de table (panneau de particules)
Boulon brut à tête bombée
et collet carré M6 x 1,0-45
Rondelle plate
6,5 x 19 x 1,6
B
A
B
C
13
Rondelle de
tête six pans
sécurité de 6 mm
Partie droite du
dessus de table
D
D
Écrou à
M6 x 1,0
