Assemblage
Assemblage du jeu de pieds de table en
acier
1. Localisez les pièces suivantes du jeu de
pieds de table :
4 Pieds
2 Raidisseurs latéraux
2 Raidisseurs d'extrémité
2. Localisez les éléments suivants dans le sac
de pièces détachées :
24 Boulons bruts à tête bombée et
collet carré M8 x 1,25-16
24 Rondelles de sécurité M8 à
dents extérieures
24 Écrous à six pans, M8 x 1,25
24 Rondelles, M8 x 16 x 1,6
8 Écrous à six pans, 3/8-16
4 Pattes de nivellement

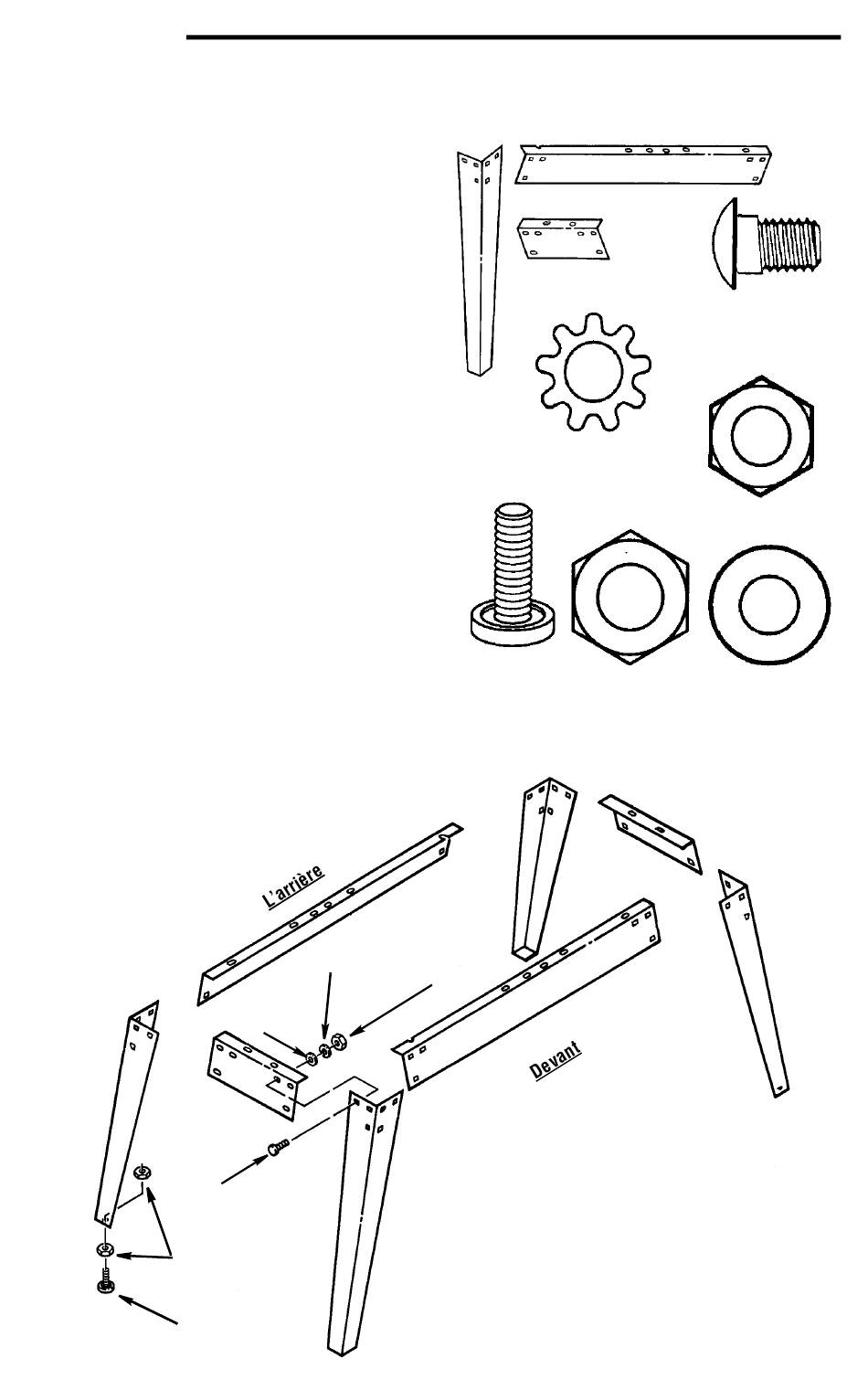

3. Assemblez le jeu de pieds de table de la façon
illustrée. Les pieds doivent être assemblés
sur le côté extérieur des raidisseurs et le rai-
disseur latéral au-dessus des raidisseurs
d'extrémité. Insérez les vis à tête plate bom-
bée à travers les orifices pratiqués dans les
pieds, puis à travers les orifices des raidis-
seurs latéraux ou des raidisseurs d'extrémité.
4. Installez la rondelle et la rondelle de sécu-
rité. Vissez les écrous à la main.
Boulon brut à tête
bombée et collet carré
Écrou à six pans,
Patte de nivellement
Rondelle de
sécurité M8
Rondelle,
M8 x 16 x 1,6
M8 x 1,25-12
3/8-16
5. Installez les pattes de nivellement de la
façon illustrée.
Raidisseur latéral
Raidisseur d'extrémité
Pied
Rondelle de sécurité
M8 à dents extérieures
Patte de
nivellement
Écrou à six pans,
Écrou à
six pans,
M8 x 1,25
11
Boulon brut à
tête bombée
et collet carré
M8 x 1,25-16
Écrou à six pans,
M8 x 1,25
Rondelle,
3/8-16
M8 x 16 x 1,6
