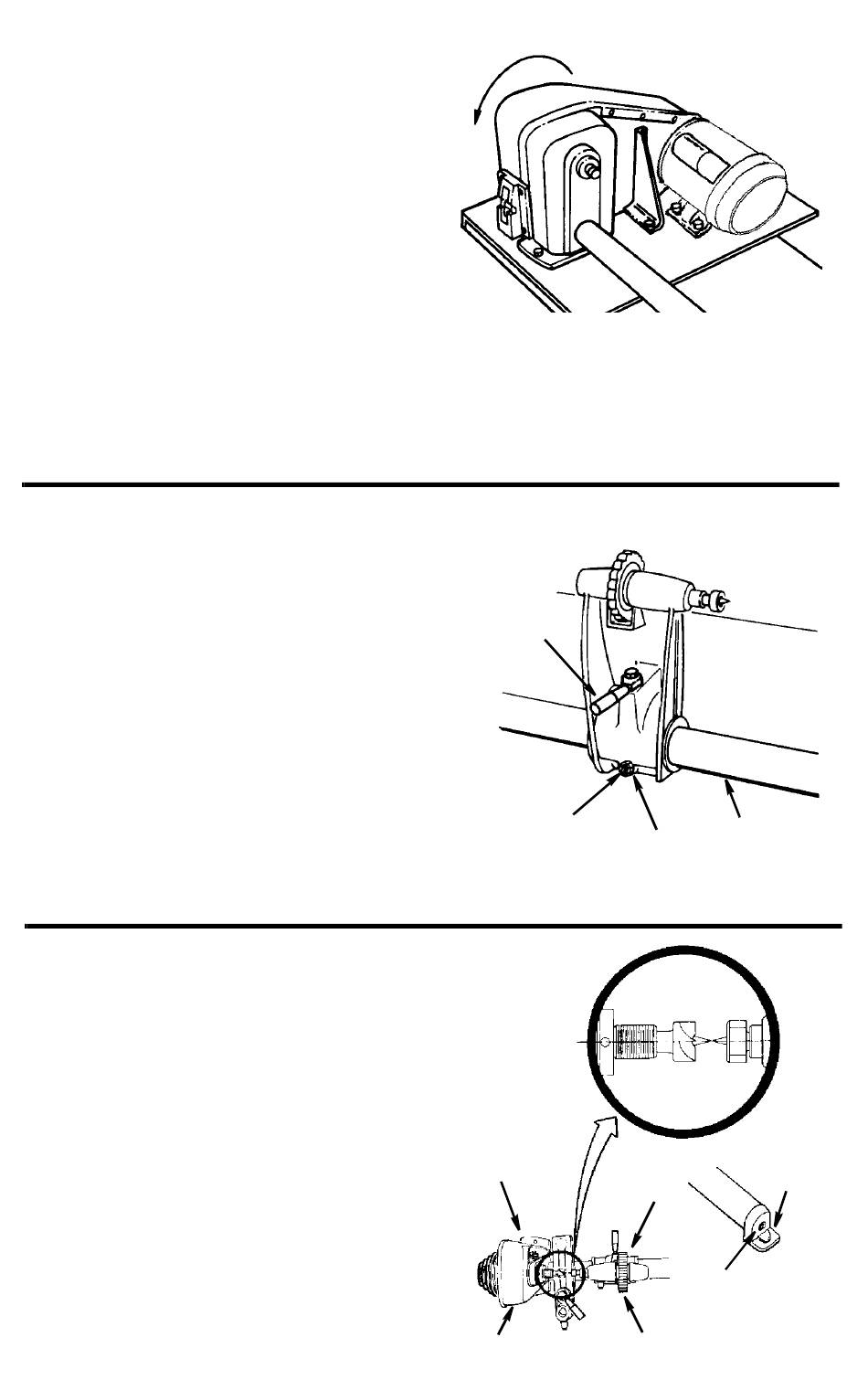

Vérification du sens de rotation
de la broche
Lorsqu'elle est observée de face, la broche du
tour doit tourner dans le sens inverse des
aiguilles d'une montre.
REMARQUE : Assurez-vous que la griffe a été
retirée de la broche.
1. Branchez le cordon d'alimentation du tour
dans une prise de courant correctement mise
à la terre (Veuillez vous reporter à la page 8).
2. Tenez-vous à l'écart de la broche du tour et
mettez l'interrupteur dans la position de mar-
che (On). Prenez note du sens de rotation de
la broche. Si elle ne tourne pas dans le sens
inverse des aiguilles d'une montre, entrez
immédiatement en contact avec votre Centre
technique agréé de dépannage et de répara-
tion avant de vous servir de l'outil.
Réglage de la poupée mobile
La poupée mobile est munie d'une vis en laiton
qui s'appuie sur la saillie située sous le banc.
Cette vis sert à éliminer le jeu de la poupée
mobile (de façon à ce qu'elle ne se balance pas
de l'avant à l'arrière).
1. Desserrez l'écrou de verrouillage à l'aide
d'une clé de 13 mm.
2. Serrez la vis de façon modérée contre la
saillie, puis desserrez-la d'environ 1/4 de
tour.
Faites glisser la poupée mobile le long du banc.
Si elle n'adhère ou ne se coince nulle part, ser-
rez l'écrou. Si elle adhère ou se coince à un
endroit quelconque, desserrez la vis juste assez
pour permettre à la poupée mobile de glisser
librement le long du banc.
Alignement des pointes de tour
Si les pointes du tour ne sont pas alignées (Cf.
illustration), effectuez les réglages suivants :
1. Assurez-vous que la poupée mobile et le
fourreau sont verrouillés lorsque vous véri-
fiez l'alignement.
2. Desserrez la vis du pied. Tapez doucement
sur la vis pour desserrer l'écrou de ver-
rouillage qui se trouve à l'intérieur.
3. À l'aide d'une clé, desserrez la vis à six pans
située à l'arrière de la poupée fixe. La vis est
située à environ 1-3/4 po du fond.
4. Faites balancer la poupée mobile de façon à
ce que les pointes soient alignées. Serrez la
vis de réglage de la poupée fixe et la vis
située à l'extrémité de la poupée mobile.
Sens de rotation
Verrou de la
poupée mobile
Vis en laiton
Écrou de verrouillage
Vis à six pans,
M10 x 1,5-30
Poupée fixe
21
Saillie
Poupée
Pied
mobile
Vis
Volant de manœuvre
