Montage du pied arrière

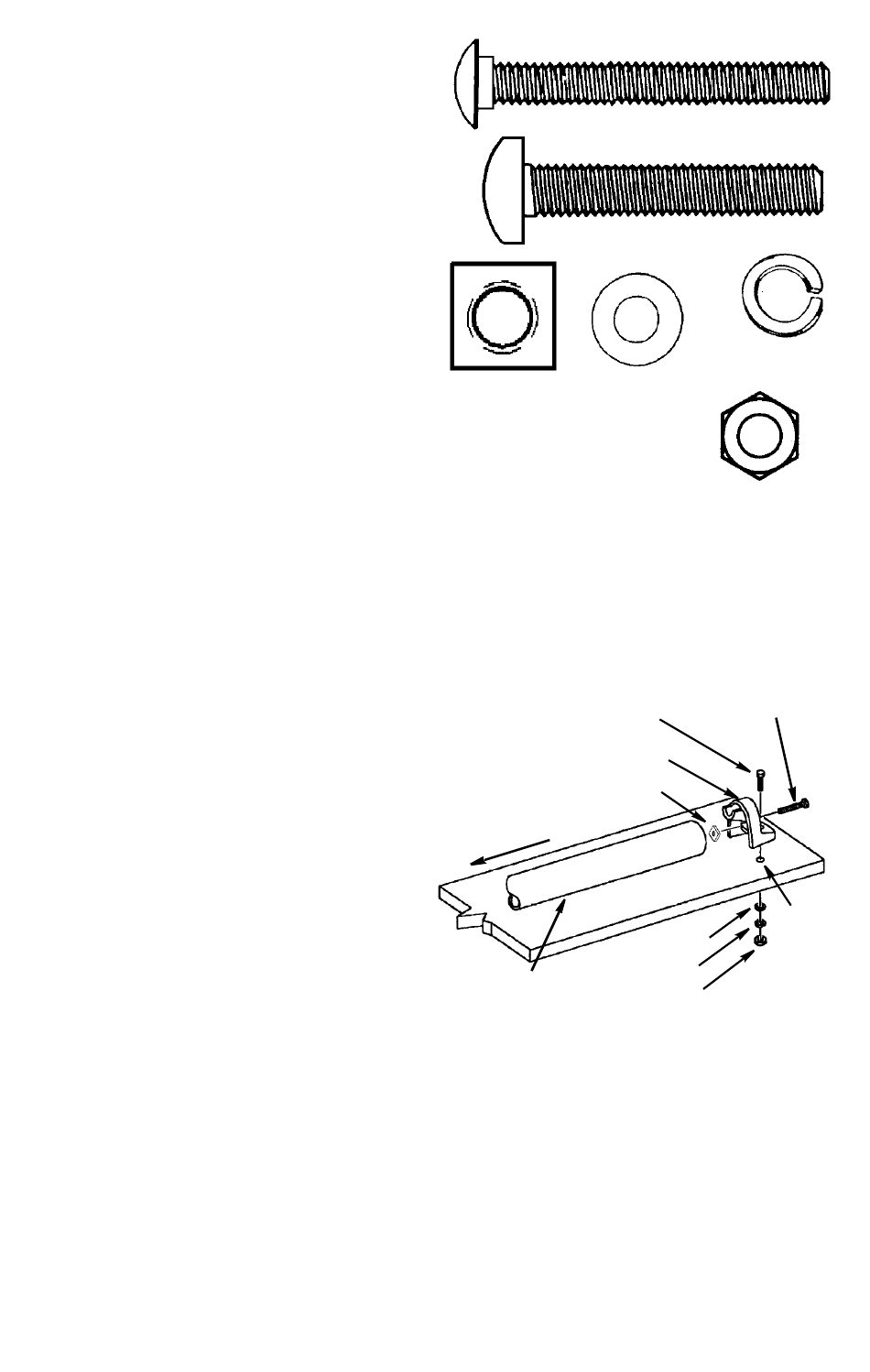

1. Localisez les éléments suivants :
1 Vis à tête cylindrique bombée
M8 x 1,25-45
1 Écrou carré M8 x 1,25
1 Boulon brut à tête bombée
et collet carré M6 x 1,0-65
1 Rondelle plate 6,5 x 19 x 1,6
1 Rondelle de sécurité de 6 mm
1 Écrou à tête à six pans M6 x 1,0
2. Installez le pied arrière sur le tube de la
façon illustrée et serrez la vis de verrouillage
du pied arrière. Un coin de l'écrou reposera
dans le creux du pied; le coin opposé de
l'écrou reposera contre la paroi du tube. Le
pied se logera en place dans le plateau au
fur et à mesure que vous serrez la vis. Il est
possible que vous deviez vous y reprendre à
plusieurs reprises.
3. Attachez le pied arrière sur la planche du
côté droit de la table, dans l'orifice marqué
d'un K. Assujettissez en place à l'aide d'un
boulon, d'une rondelle, d'une rondelle de
sécurité et d'un écrou de la façon illustrée.
Boulon brut à tête bombée
et collet carré M6 x 1,0-65
Vis à tête cylindrique bombée
Rondelle plate
Écrou carré
M8 x 1,25
6,5 x 19 x 1,6
Boulon brut à tête bombée
et collet carré M6 x 1,0-65
Pied arrière
Écrou carré
Extrémité de
la poupée fixe
Ensemble de tube
19
M8 x 1,25-45
Rondelle de
sécurité de 6 mm
Écrou à tête
à six pans M6 x 1,0
Vis à tête cylindrique
bombée M8 x 1,25-45
Orifice K
Rondelle plate
Rondelle de
sécurité
Écrou à tête
à six pans
