Assemblage (suite)

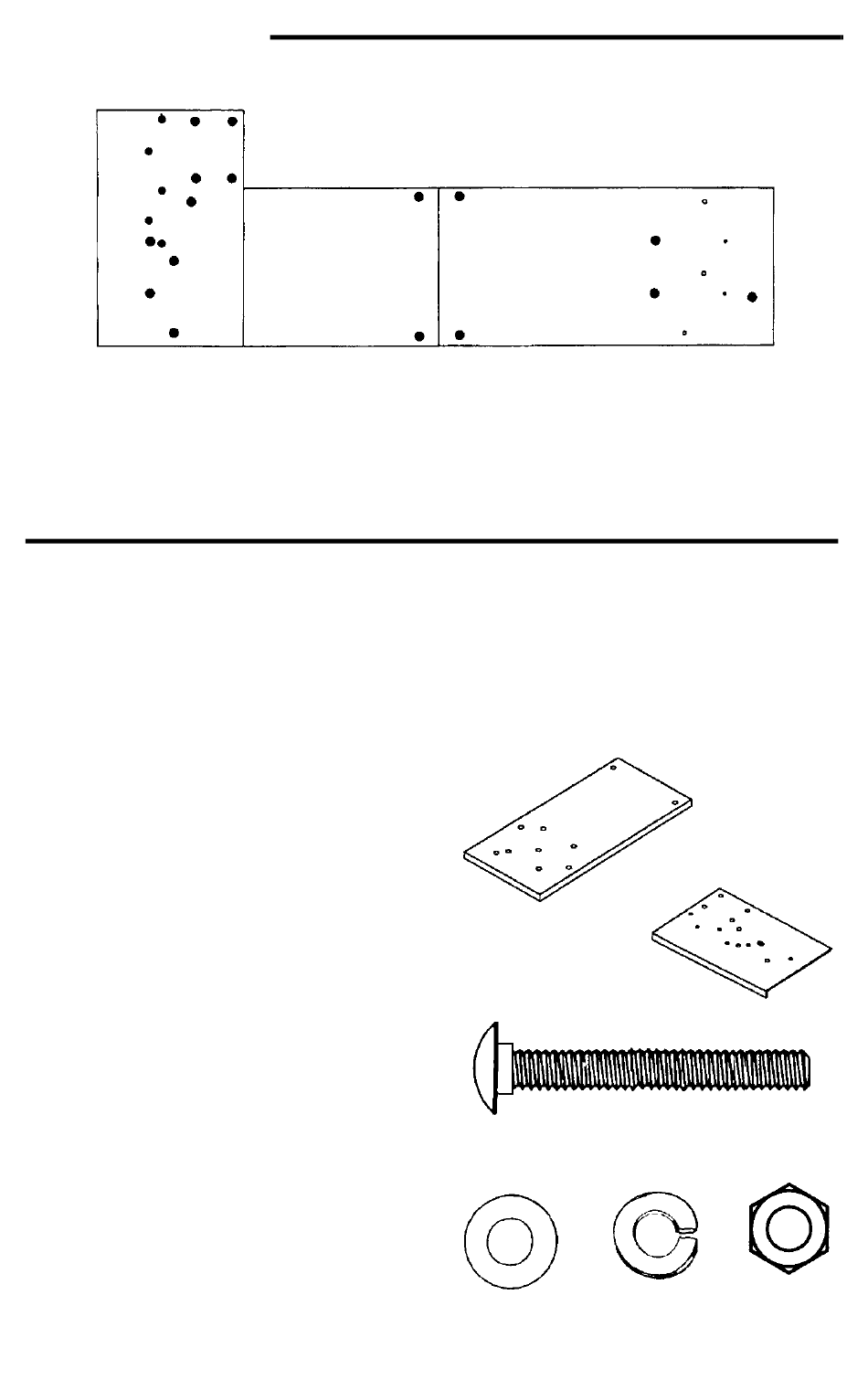

Orifices utilisés pour le montage des planches et du tour à bois sur le jeu de pieds
de table
G
H
J
H
G
F
J
G
C
E
C
E
A - Planche /support latéral
B - Planche / support latéral
C - Support de plaque / planche /
support d'extrémité
D - Planche / support d'extrémité
E - Poupée fixe / support de plaque / planche
Montage de la partie gauche du dessus de table
1. Localisez les éléments suivants :
1 Dessus de table (panneau de particules)
1 Support de plaque (acier)
2. Localisez les éléments suivants dans le sac
de pièces détachées :
4 Boulons bruts à tête bombée et
collet carré M6 x 1,0-45
4 Écrous à tête à six pans M6 x 1,0
4 Rondelles plates 6,5 x 19 x 1,6
4 Rondelles de sécurité de 6 mm
3. Positionnez le dessus de table sur le côté
gauche du jeu de pieds de table assemblé, de
la façon illustrée
4. Raidisseurs du devant
Mettez-vous devant le jeu de pieds et comp-
tez une fente et un orifice à partir de la gau-
che. Placez un boulon brut à tête bombée et
collet carré à travers le dessus de table (ori-
fice A) et le raidisseur d'extrémité. Assujettis-
sez en place à l'aide d'une rondelle, d'une
rondelle de sécurité et d'un écrou. Ne serrez
qu'à la main.
5. Raidisseur le l'arrière
Mettez-vous derrière la jeu de pieds et comp-
tez deuz orifices à partir de la droite. Placez
un boulon brut à tête bombée et collet carré à
travers le dessus de table (orifice A) et le rai-
disseur d'extrémité. Assujettissez en place à
l'aide d'une rondelle, d'une rondelle de sécu-
rité et d'un écrou. Ne serrez qu'à la main.
6. Localisez les deux orifices marqués d'un C
sur le support de plaque en acier. Placez les
boulons :
H
H
B
A
B
A
F - Plaquette de support / support de plaque /
planche / support latéral
G - Dispositif de protection de la courroie /
support de plaque
H - Moteur / support de plaque
J - Collier de cordon / support de plaque
K - Pied arrière / planche
- à travers ces orifices
- à travers les deux orifices marqués d'un C
sur le dessus de table
- et à travers les orifices marqués d'un C sur
le raidisseur d'extrémité. Placez une ron-
delle, une rondelle de sécurité et un écrou
sur ces boulons. Ne serrez qu'à la main.
Support de plaque (acier)
Boulon brut à tête bombée
et collet carré M6 x 1,0-45
Rondelle plate
6,5 x 19 x 1,6
12
D
D
K
Dessus de table
(panneau de particules)
Écrou à tête
Rondelle de
à six pans
sécurité de 6 mm
M6 x 1,0
