Assemblage (suite)
Installation de la griffe et de
la contre-pointe à soucoupe

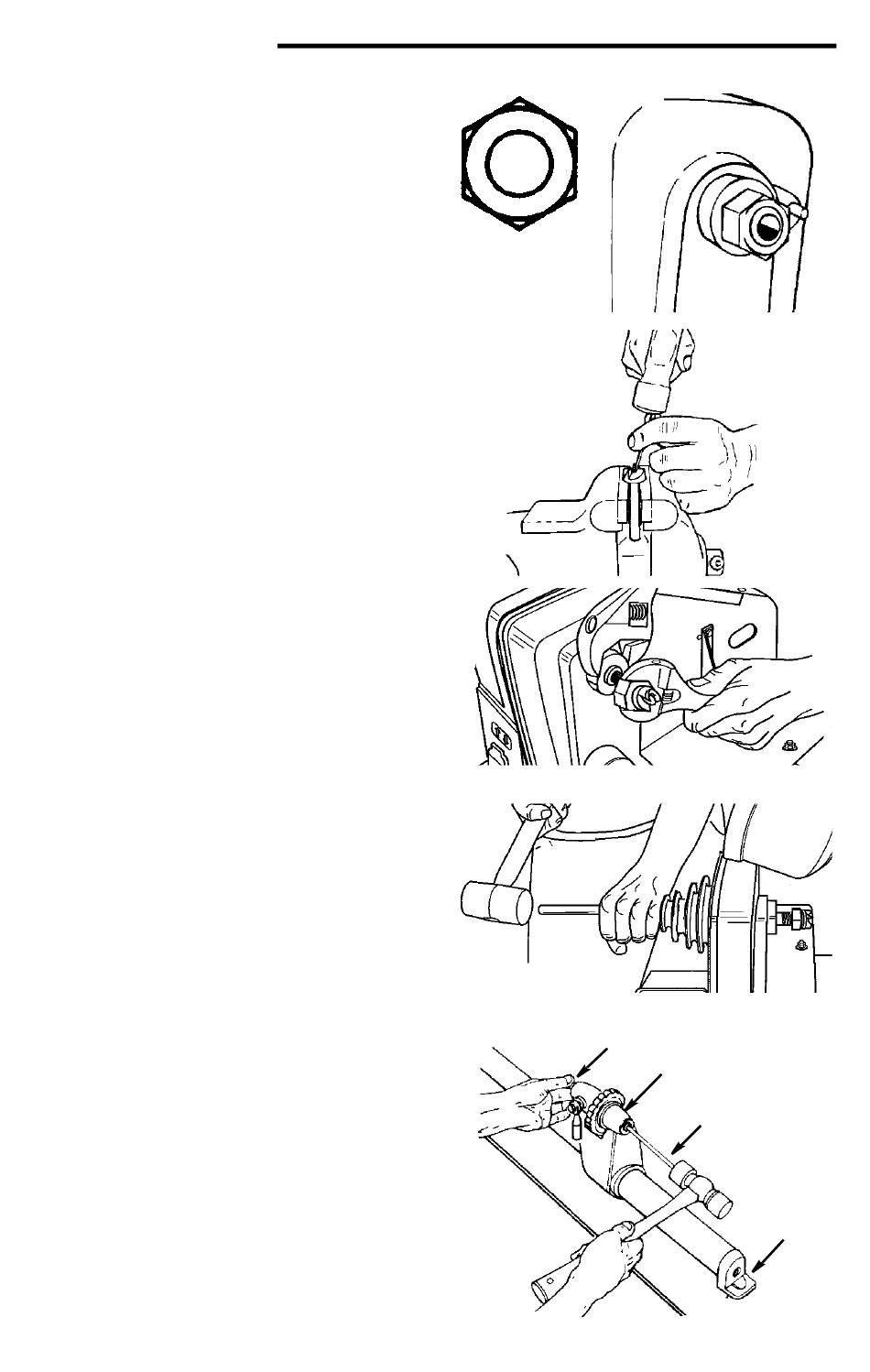

1. Localisez les éléments suivants dans le sac
de pièces détachées :
1 Écrou à tête à six pans 3/4-16
1 Griffe
1 Contre-pointe à soucoupe
2. Vissez l'écrou à la main sur la tête de la pou-
pée fixe.
3. Placez la contre-pointe ou la griffe entre les
mors d'un étau. Ne serrez pas l'étau. Insé-
rez-y la pointe de tour et, à l'aide d'un mar-
teau et d'un clou, tapez doucement autour
de la base de la pointe jusqu'à ce qu'elle soit
logée au fond.
Les contre-pointes peuvent être enveloppées
d'un morceau de tissu afin de les protéger avant
de les insérer dans un étau.
Placez le bois entre les contre-pointes et ver-
rouillez la poupée mobile.
4. Utilisez un chiffon propre pour retirer toute
huile ou tous autres débris de l'élément coni-
que de chaque contre-pointe et de l'âme inté-
rieure à la fois sur la broche de la poupée fixe
et sur le fourreau de la poupée mobile.
5. Insérez la griffe dans la broche de la poupée
fixe et la contre-pointe dans le fourreau de la
poupée fixe.
REMARQUE : Ne forcez pas les pointes dans la
broche ou le fourreau car ils pourraient ensuite
être difficiles à retirer.
6. Pour retirer la griffe de la broche, tenez la
poulie d'entraînement d'une main et, de
l'autre, à l'aide d'une clé, faites tourner
l'écrou à six pans dans le sens inverse des
aiguilles d'une montre jusqu'à ce que la
griffe soit éjectée. N'utilisez pas le doigt de
repérage pour tenir la poulie.
La pointe à griffes peut aussi se retirer à l'aide
d'une cheville en bois sur une tige en laiton de
3/8 po de diam. insérée au travers de l'orifice
dans la broche de la poupée fixe. Tenez la pointe
à griffes à l'aide d'une main, et tapotez sur la
cheville ou la tige de l'autre main à l'aide d'un
marteau.
7. Pour retirer la contre-pointe à soucoupe,
glissez un goujon en bois de 3/8 po de dia-
mètre ou une tige en laiton dans le fourreau
de la poupée mobile. Tenez la contre-pointe
d'une main et, de l'autre, tapez doucement
sur le goujon ou la tige avec un marteau.
Écrou à tête
à six pans 3/4-16
Contre-pointe à soucoupe
20
Fourreau de la
poupée mobile
Goujon en bois
de 3/8 po
Pied
