Assemblage de la poupée fixe, de la
poupée mobile et du support d'outil

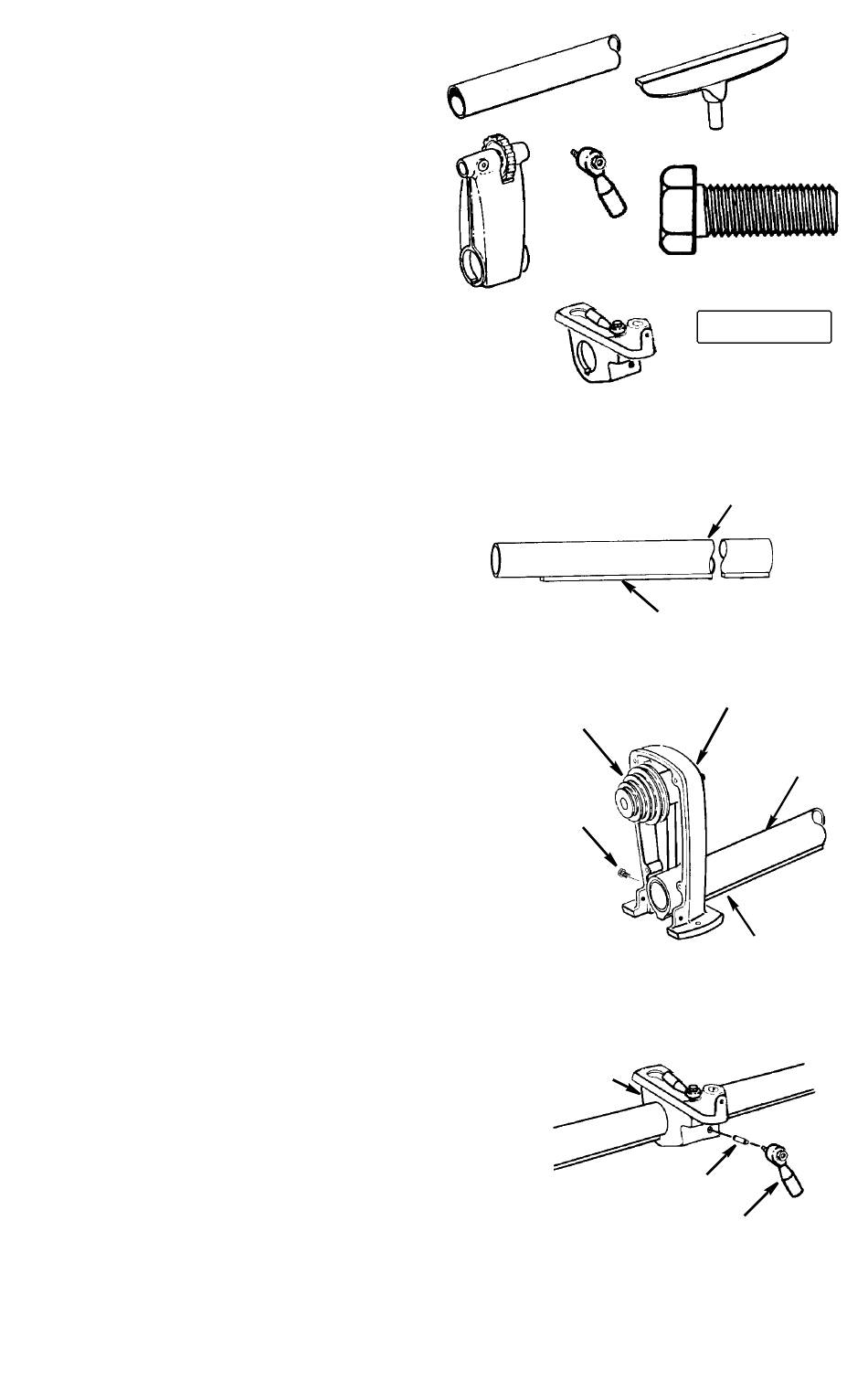

1. Localisez les éléments suivants :
1 Tube
1 Grand support d'outil
1 Poupée mobile
2 Ensembles de manette de verrouillage
1 Vis à six pans, M10 x 1,5-12
1 Ensemble de base du support d'outil/sup-
port de bride
de fixation (chariot)
2 Manchons de verrouillage en laiton
2. Placez l'ensemble de tube sur votre établi,
de la façon illustrée. Assurez-vous que la
saillie se trouve au-dessous.
3. Faites glisser le tube à l'intérieur de la pou-
pée fixe jusqu'à ce qu'il bute contre la saillie.
Insérez la vis à six pans de verrouillage et
serrez-la.
4. Faites glisser l'ensemble de base du support
d'outil/support de bride de fixation (chariot)
jusqu'au centre du tube. Assemblez la
manette de verrouillage de la façon illustrée.
REMARQUE : Veillez à insérer le manchon
de verrouillage en laiton avant d'installer
l'ensemble de manette.
Tube
Ensemble
de manette
Poupée mobile
Ensemble de base du support d'outil/
support de bride de fixation (chariot)
Poulie d'entraînement
Vis de verrouillage
à six pans à l'arrière
de la poupée fixe
Support de bride
de fixation
Extremité
de la poupée
fixe
Manchon de verrouillage
17
Grand support
d'outil
Vis à six pans creux,
M10 x 1,5-30
Manchon de verrouillage
en laiton
Ensemble de tube
Saillie
Arbre de la poupée fixe
Saillie
en laiton
Ensemble
de manette
Tube
