Caractéristiques techniques
Longueur thermosensible
Diamètre
1)
Les options dépendent du produit et de la configuration
Têtes de raccordement
46
Toutes les têtes de raccordement possèdent une géométrie interne et une taille selon DIN
EN 50446, forme B, et un raccord pour capteur de température avec filetage M24x1,5 ou
NPT ½". Toutes les dimensions en mm (in). Les exemples de presse-étoupes représentés
dans les schémas correspondent à des raccords M20x1,5 avec des presse-étoupes non Ex
en polyamide. Spécifications sans transmetteur pour tête de sonde monté. Pour les
températures ambiantes avec transmetteur pour tête de sonde monté, voir le chapitre
"Gamme de température ambiante". → 39
Comme caractéristique spéciale, Endress+Hauser propose des têtes de raccordement avec
une accessibilité optimisée aux bornes pour une installation et une maintenance faciles.
Si l' a ppareil est sélectionné comme capteur de température filaire, il n' e st pas possible
de configurer une tête de raccordement. Voir le chapitre "Principe de fonctionnement
et architecture du système".

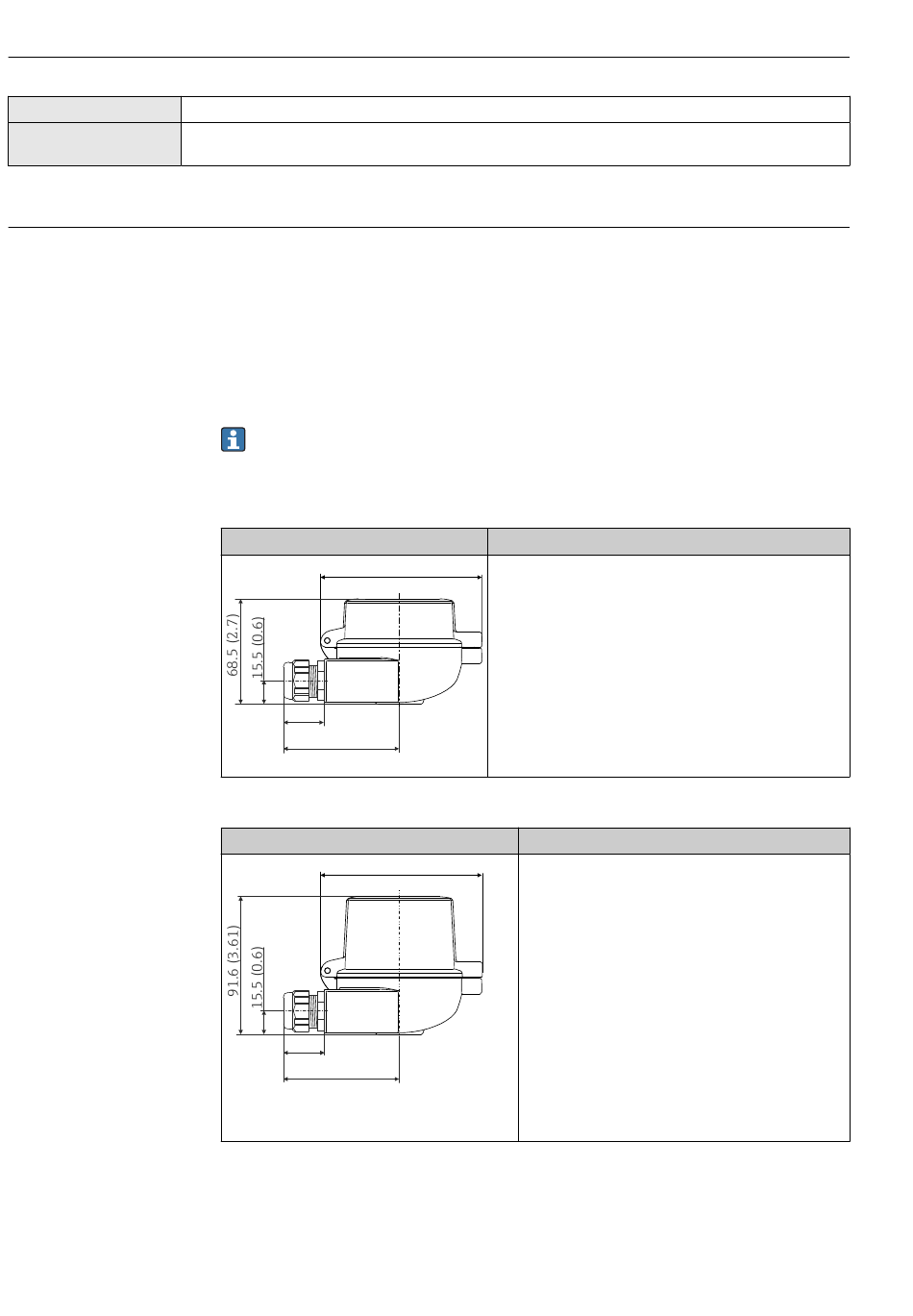

TA30A
107.5 (4.23)
28
(1.1)
78 (3.1)
TA30A avec fenêtre d'affichage dans le couvercle Spécification
107.5 (4.23)
28
(1.1) 78 (3.1)
Longueur d' i nsert
ø 3 mm (0,12 in)
ø 6 mm (0,24 in)
Spécification
• Indice de protection :
• IP66/68 (boîtier NEMA type 4x)
• Pour ATEX : IP66/67
• Température : –50 ... +150 °C (–58 ... +302 °F) sans presse-
étoupe
• Matériau : aluminium, revêtement poudre de polyester
Joints : silicone
• Entrée de câble filetée : G ½", NPT ½" et M20x1,5 ;
• Couleur tête : bleu, RAL 5012
• Couleur couvercle : gris, RAL 7035
• Poids : 330 g (11,64 oz)
• Borne de terre interne et externe
• Disponible avec capteurs à marquage 3-A®
A0009820
• Indice de protection :
• IP66/68 (boîtier NEMA type 4x)
• Pour ATEX : IP66/67
• Température : –50 ... +150 °C (–58 ... +302 °F) sans
presse-étoupe
• Matériau : aluminium, revêtement poudre de polyester
Joints : silicone
• Entrée de câble filetée : G ½", NPT ½" et M20x1,5
• Couleur tête : bleu, RAL 5012
Couleur couvercle : gris, RAL 7035
• Poids : 420 g (14,81 oz)
• Fenêtre d' a ffichage : verre de sécurité simple conforme
à la norme DIN 8902
• Fenêtre d' a ffichage dans le couvercle pour transmetteur
pour tête de sonde avec afficheur TID10
A0009821
• Borne de terre interne et externe
• Disponible avec capteurs à marquage 3-A®
iTHERM SurfaceLine TM611
Endress+Hauser
