Raccordement électrique
16
s
1

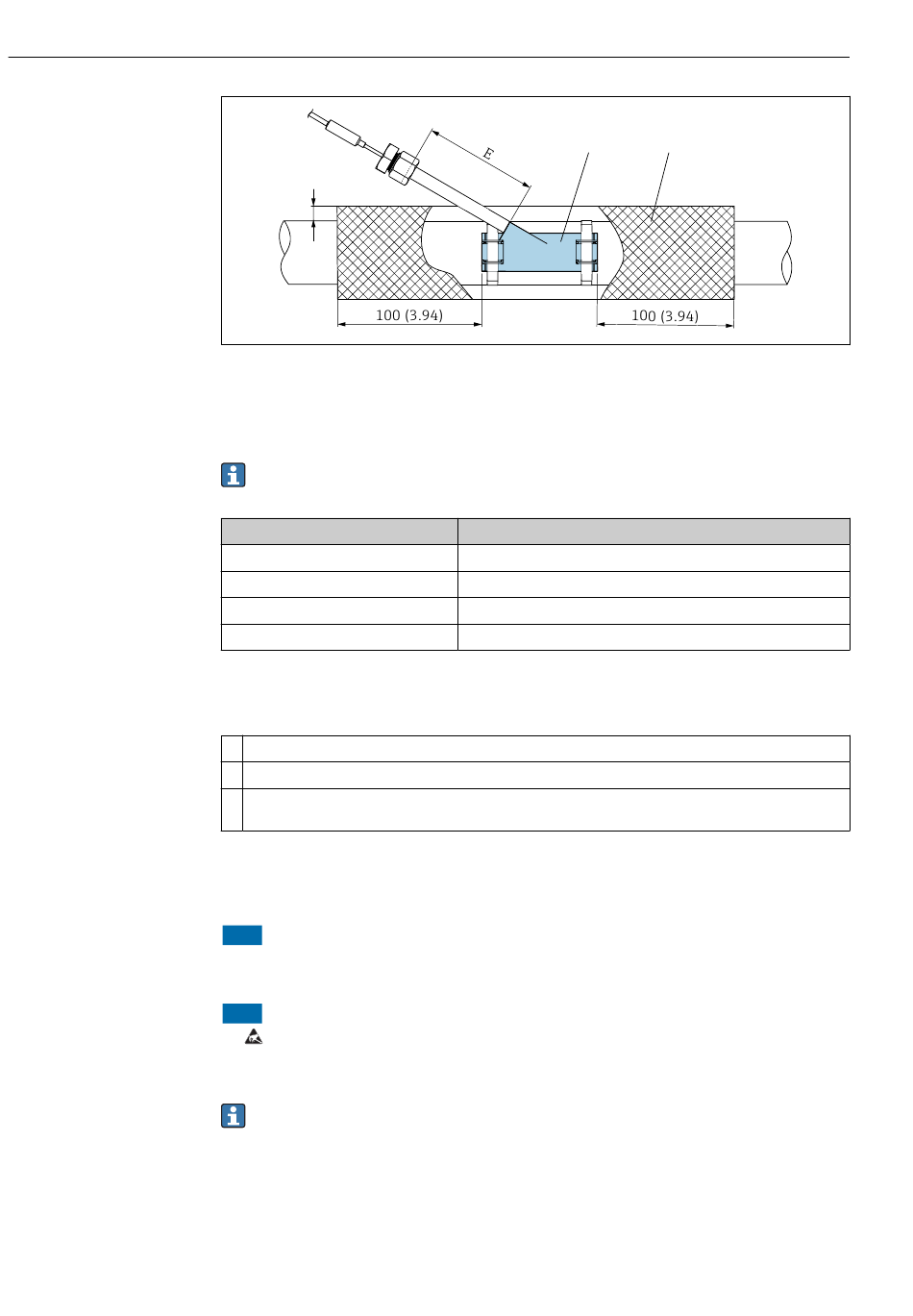

Élément de couplage
2
Isolation thermique
E
Longueur du tube prolongateur
s
Épaisseur de l' i solation
L' é paisseur maximale autorisée pour l' i solation dépend de la longueur du tube
prolongateur E et peut être calculée à l' a ide de la formule suivante :
Angle de raccordement
90 °
20 °
30 °
40 °
5.4
Contrôle du montage
L' a ppareil est-il intact (contrôle visuel) ?
L' a ppareil est-il correctement fixé ?
L' a ppareil est-il conforme aux spécifications du point de mesure, p. ex. température ambiante, gamme de
mesure ?
6
Raccordement électrique
AVIS
Risque de court-circuit - peut causer un dysfonctionnement de l'appareil.
‣
Vérifier que les câbles, les fils et les points de raccordement ne sont pas endommagés.
AVIS
‣
ESD – décharge électrostatique. Protéger les bornes contre toute décharge
électrostatique. Un non-respect de cette consigne peut entraîner la destruction ou le
dysfonctionnement de composants électroniques.
Pour plus d' i nformations sur le raccordement électrique, voir la documentation
technique du transmetteur iTEMP spécifique.
1
Formule
0,85 x la longueur du tube prolongateur E
0,33 x la longueur du tube prolongateur E
0,46 x la longueur du tube prolongateur E
0,54 x la longueur du tube prolongateur E
iTHERM SurfaceLine TM611
2
A0055913
Endress+Hauser
