Schéma de câblage
A
Connexion reliée à la terre
B
Connexion non reliée à la terre
6.3
Raccordement de l'appareil de mesure
Procéder comme suit pour le câblage d' u n transmetteur pour tête de sonde iTEMP monté :
1. Ouvrir le presse-étoupe et le couvercle du boîtier de la tête de raccordement ou du
boîtier de terrain.
2. Faire passer les câbles à travers l' o rifice du presse-étoupe.
3. Raccorder les câbles conformément au raccordement électrique du transmetteur pour
tête de sonde spécifique. Si le transmetteur pour tête de sonde est équipé de bornes
enfichables, tenir compte en particulier des informations fournies au chapitre
"Raccordement aux bornes enfichables".
4. Resserrer le presse-étoupe et fermer le couvercle du boîtier.
Procéder comme suit pour le câblage d' u n capteur de température filaire :
‣
Raccorder les câbles conformément au raccordement électrique du capteur de
température filaire spécifique → 20.
Pour éviter des erreurs de raccordement, toujours tenir compte du chapitre "Contrôle du
raccordement" avant la mise en service !
6.3.1
Raccordement aux bornes à visser
Couple max. pour bornes à visser = 0,35 Nm (¹⁄₄ lbf ft), tournevis : Pozidriv Z1

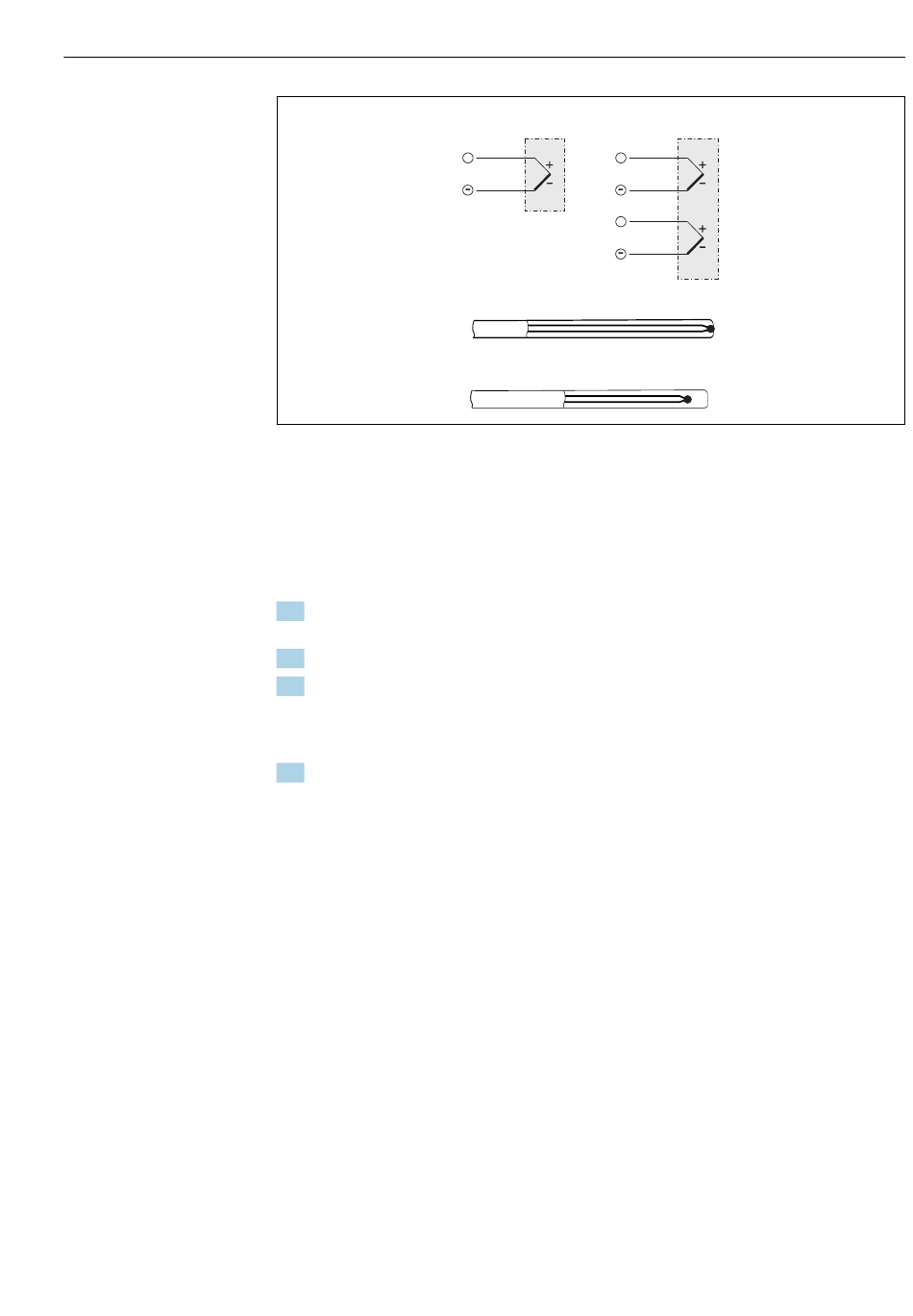

1 x TC
+
+
+
A
B
Raccordement électrique
2 x TC
A0014393
21
